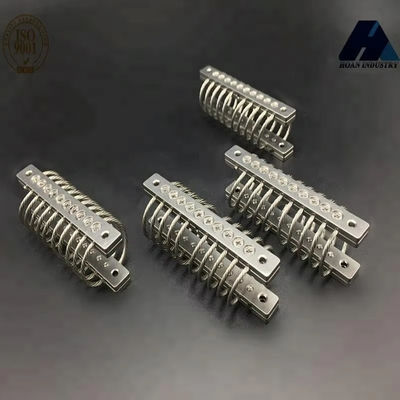

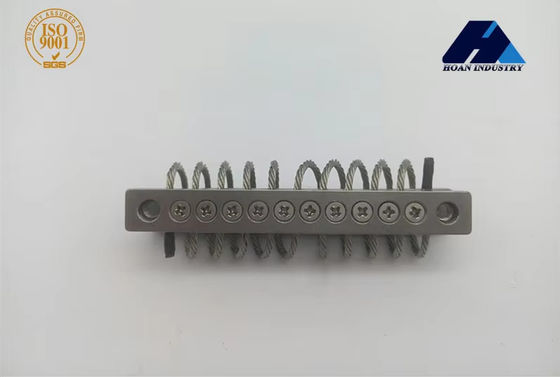

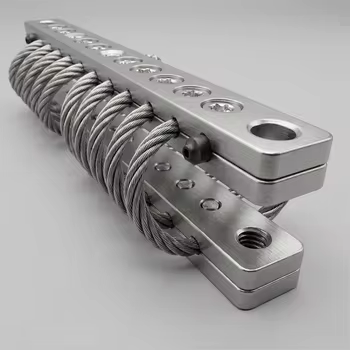

All-Metal JGX-0160E-4.8A Gimbal Wire Rope Isolator Rapid Energy Dissipation Compact UAV Camera Vibration Damper Mount

Краткое содержание:
JGX-0160E-4.8A — это полностью металлический виброизолятор подвеса, разработанный для точного контроля вибрации в компактных камерах БПЛА. В его цельнометаллической конструкции полностью исключены резиновые и эластомерные компоненты, что обеспечивает стабильные характеристики демпфирования, не зависящие от перепадов температуры, воздействия ультрафиолета или химического контакта. Запатентованный механизм рассеивания вибрации преобразует механическую энергию в тепловую за миллисекунды, обеспечивая надежную изоляцию, не требующую обслуживания в течение всего срока службы продукта. Грузоподъёмность 4,8 кг с монтажной конфигурацией типа A оптимизирована для лёгкой полезной нагрузки FPV и экшн-камер.

Вертикальная нагрузка

Направленная нагрузка под углом 45°

Боковая нагрузка

Демпфирующий механизм и материаловедение

JGX-0160E-4.8A обеспечивает лучший в своем классе контроль вибрации за счет чистогоцельнометаллическая конструкцияархитектура. Изоляторбыстрое рассеивание энергииМеханизм преобразует энергию механической вибрации в низкопотенциальную тепловую энергию за счет сухого трения на внутренних контактных поверхностях, которая пассивно рассеивается в окружающий воздух в течение 3-5 миллисекунд за цикл. Никаких утечек гидравлических жидкостей, растрескивания эластомерных элементов и изнашивания механических связей — цельнометаллическая конструкция обеспечивает стабильную, не требующую обслуживания работу демпфирования в течение всего срока службы БПЛА.

Опорные пластины изготовлены из заготовки алюминиевого сплава 6061-T6 с твердым анодированием поверхности (тип III, соответствует стандарту MIL-A-8625). Это обеспечивает 50-микронный оксидный слой, который противостоит гальванической коррозии при установке на каркасы дронов из углеродного волокна — распространенная точка отказа для интерфейсов сталь-углеродное волокно. Винты с головкой под торцевой ключ из легированной стали класса 12.9 с черным оксидным покрытием поставляются в качестве стандартного крепежа, на который предварительно нанесен резьбовой фиксатор средней прочности для обеспечения виброустойчивой сборки.

Руководство по установке

1. Убедитесь, что вес полезной нагрузки находится в пределах от 1,4 Н до 3,4 Н (30–70 % от максимальной статической нагрузки 4,8 Н) для достижения оптимальных характеристик демпфирования.
2. Выберите необходимую конфигурацию крепления (тип от A до E или S) в зависимости от геометрии рамы подвеса. Стандартная модель 4,8А поставляется с конфигурацией А; другие конфигурации доступны по запросу.
3. Очистите все монтажные поверхности изопропиловым спиртом. Нанесите тонкий слой противозадирного состава на резьбу крепежных элементов при работе в условиях солевого тумана.
4. После установки проведите испытание на вибрацию земли в диапазоне 5–500 Гц, чтобы проверить эффективность изоляции перед полетом.

Гарантия качества и соответствие стандартам

Каждый изолятор JGX-0160E-4.8A перед отправкой проходит четыре обязательных контроля качества: (1) проверку размеров с использованием оборудования КИМ с точностью ±0,02 мм по техническим чертежам; (2) Проверка натяжения троса при 150 % номинальной нагрузки с нулевой постоянной уставкой; (3) Определение характеристик динамической жесткости при развертке частоты 5–2000 Гц на электродинамическом вибростенде; (4) Визуальный и габаритный окончательный контроль с отслеживанием партии по номерам плавок сырья. Наше производственное предприятие, сертифицированное по стандарту ISO 9001:2015, обеспечивает полную отслеживаемость партий от входящего рулона стали до серийной нумерации готовой продукции.

Области применения

1. Аэрофотосъемка и кинематография БПЛА
2. Дроны для промышленной инспекции и мониторинга активов
3. Платформы для прецизионных сельскохозяйственных исследований
4. Крепления для полезной нагрузки LiDAR и тепловидения
5. Квадрокоптеры для гонок и фристайла с FPV
6. Поисково-спасательные дроны
