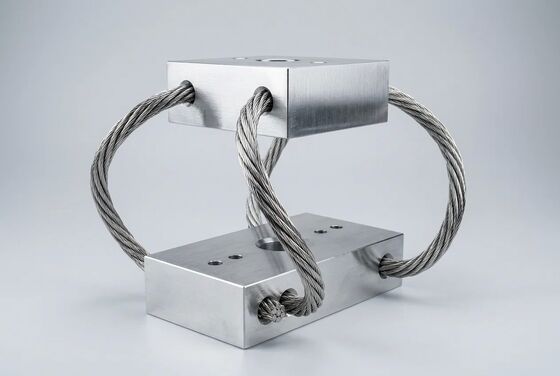

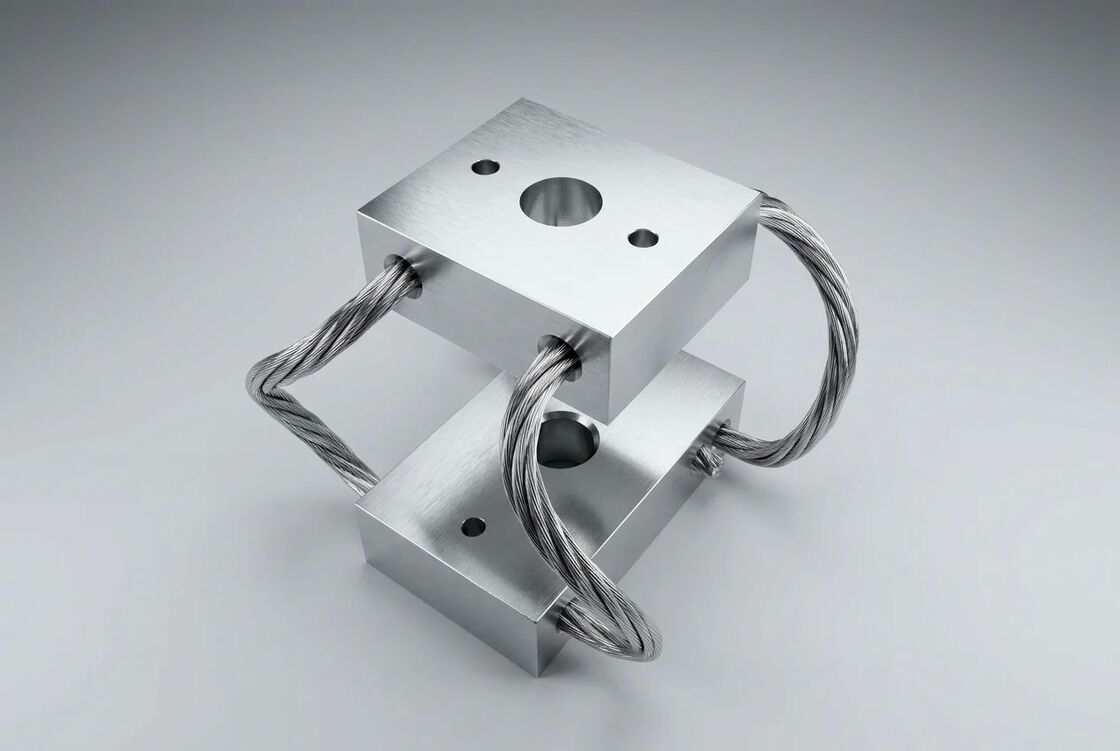

Компактные тросовые виброизоляторы серии GR2 Высокопроизводительное 3-осевое демпфирование ударов

Обзор: отраслевой стандарт для профессионального кино и тяжелой полезной нагрузки

В то время как серия GR1 устанавливает эталон миниатюрной изоляции, компактный тросовый виброизолятор серии GR2 разработан для профессионального оборудования нового уровня. Серия GR2, специально разработанная для того, чтобы выдерживать вес и инерцию кинокамер (таких как Arri Alexa Mini и RED V-Raptor) и тяжелых БПЛА, обеспечивает бескомпромиссную стабилизацию в самых сложных условиях.
Благодаря усиленной спиральной конструкции из нержавеющей стали диаметром 1,6 мм серия GR2 обеспечивает значительно более высокую грузоподъемность и поглощение энергии, чем ее меньшие аналоги, гарантируя, что высокочастотные вибрации и внезапные механические удары никогда не достигнут ваших чувствительных датчиков.

Ключевые ценностные предложения

1. Повышенная грузоподъемность для профессионального оборудования.
Серия GR2 заполняет пробел между миниатюрными креплениями и промышленными изоляторами. Благодаря увеличению диаметра проволоки до 1,6 мм он обеспечивает идеальный профиль демпфирования для профессиональных подвесов среднего размера и стабилизированных платформ, где точность имеет первостепенное значение.
2. Настоящая 3-осевая всенаправленная защита
Спиральная структура по своей сути является многовекторной. Независимо от того, вызван ли удар резким вертикальным падением, боковой центробежной силой или продольным ускорением, GR2 рассеивает энергию по всем трем осям одновременно, поддерживая устойчивое равновесие вашего оборудования.
3. Целостность материала аэрокосмического класса
Проволочный канат:Высокопрочная нержавеющая сталь SUS304 (коррозионностойкая).
Удерживающие стержни:Аэрокосмический алюминий 6061-T6 с твердым анодированием для превосходной износостойкости.

Нулевая дегазация:100% металлическая конструкция делает его идеальным для чистых помещений, условий высокого вакуума и ограниченного пространства.
4. Чрезвычайная экологическая устойчивость
В отличие от резиновых изоляторов, которые выходят из строя при нагревании или становятся хрупкими при минусовых температурах, GR2 стабильно работает при температуре от -100°C до +300°C. Он естественным образом невосприимчив к ультрафиолетовому излучению, озону, маслам и химическим воздействиям и не требует технического обслуживания на протяжении всего срока службы установки.

Технические характеристики (технические данные)

Серия GR2 — это высокопроизводительный выбор для полезной нагрузки среднего класса, обеспечивающий превосходное демпфирование за счет гистерезиса трения.

Примечание. Все данные основаны на стандартных конфигурациях проволоки диаметром 1,6 мм. Для OEM-интеграции доступны пользовательские высоты петель и схемы монтажа.
Размеры интерфейса
Диаметр провода:1,6 мм
Монтажное отверстие:M3 или M4 (стандартные варианты с резьбой или сквозным отверстием).
Обработка поверхности:Анодированный (серебристый/черный/индивидуальный).

Типичные применения

Профессиональные киностабилизаторы:Поддержка установок Arri Mini, RED и Sony Venice на автомобильных установках или портативных стабилизаторах.
Тяжелые БПЛА:Виброизоляция камер Phase One, тяжелых LiDAR-сканеров и мультиспектральных датчиков.
Прецизионные базы, монтируемые на транспортные средства:Защита PTZ-камер высокого разрешения и антенн мобильной связи на пересеченной местности.
Оборона и аэрокосмическая промышленность:Защита от ударов для надежных бортовых компьютеров и модулей радиоэлектронной борьбы (РЭБ).

Руководство по покупке и часто задаваемые вопросы

В чем основная разница между GR1 и GR2?
В серии GR2 используется более толстый провод толщиной 1,6 мм (по сравнению с 1,2 мм в GR1), что позволяет выдерживать почти в 3 раза большую нагрузку, чем в серии GR1. Если вес вашей камеры превышает 500 г, рекомендуемой отправной точкой является GR2.
Как рассчитать необходимую жесткость?
Для высокочастотной вибрации (виброизоляции) используйте Kv (вибрационная жесткость). Информацию о защите от внезапного удара (поглощение ударов) см. в Ka (ударная жесткость). По запросу наша команда инженеров может предоставить полную кривую проводимости.
Можно ли установить GR2 под углом?
Да. GR2 предназначен для нагрузок на сжатие, растяжение и сдвиг. Его можно установить под углом 45 градусов, чтобы оптимизировать демпфирование для конкретных профилей движения подвеса.
