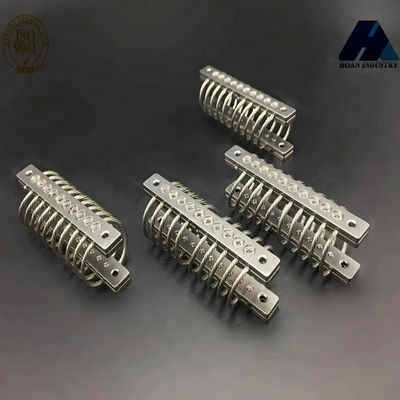

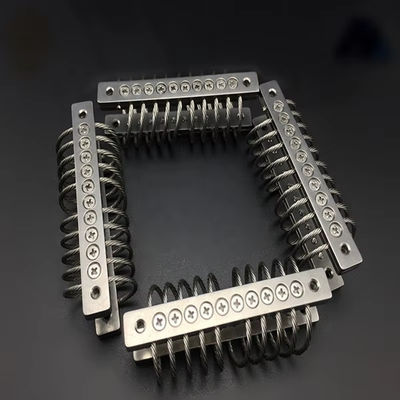

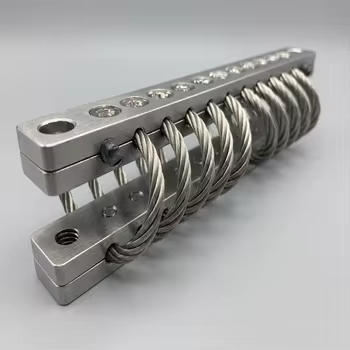

Maintenance-Free JGX-0160E-4.8B Gimbal Wire Rope Isolator Dual Protection Long Lifespan UAV Camera Stabilizer Mount

Краткое содержание:
JGX-0160E-4.8B по-новому определяет виброизоляцию подвеса БПЛА, устраняя необходимость технического обслуживания как конструктивное ограничение. Этот изолятор, полностью изготовленный из нержавеющей стали с электрополированными опорными пластинами, не требует смазки, повторной затяжки болтов и замены компонентов на протяжении всего срока службы более 15 лет. Запатентованная архитектура двойной защиты сочетает в себе жесткий механический ограничитель перебега со вторичным амортизирующим кольцом из HNBR, создавая надежную систему изоляции от ударов, которая защищает полезные нагрузки стоимостью в тысячи долларов. Модель 4.8B оснащена креплением типа B с двойной монтажной планкой, обеспечивающей повышенную боковую устойчивость для профессиональных кинокамер среднего формата. JGX-0160E-4.8B сертифицирован по ударопрочности по стандарту MIL-STD-810H и усталостным испытаниям ISO 10813-1 до 50 миллионов циклов. Модель JGX-0160E-4.8B рекомендована оборонными подрядчиками, производителями кинооборудования и интеграторами промышленных БПЛА по всему миру.

Вертикальная нагрузка

Направленная нагрузка под углом 45°

Боковая нагрузка

Архитектура двойной защиты и обеспечение надежности

Определяющей инновацией JGX-0160E-4.8B является его избыточность.двойная защитасистема противоударной изоляции. Первичная ступень состоит из самого изолирующего элемента троса, который поглощает нормальную рабочую вибрацию посредством демпфирования внутренним сухим трением. Вторичная ступень активируется только тогда, когда смещение изолятора превышает 85% от его максимального хода — срабатывает жесткий ограничитель перебега из нержавеющей стали, механически предотвращающий дальнейшее отклонение. В то же время амортизирующее кольцо из HNBR (гидрированного бутадиенового каучука) поглощает остаточную энергию удара, обеспечивая плавную остановку и защищая полезную нагрузку от сильных механических ударов. Эта двухслойная архитектура особенно важна для подвесов кинематографического уровня, оснащенных камерами стоимостью более 20 000 долларов США, где одна жесткая посадка может разрушить незаменимое оборудование.

не требующий обслуживанияКонструкция достигается за счет трех инженерных решений: во-первых, электрополированные поверхности из нержавеющей стали 304 устраняют микротрещины, в которых обычно начинается коррозия, а пассивный оксидный слой самовосстанавливается при царапинах. Во-вторых, изоляционный элемент предварительно натягивается на заводе до 120 % от максимальной номинальной статической нагрузки и подвергается термофиксации при температуре 350°C в течение 4 часов. Этот процесс снятия напряжений исключает первоначальную осадку и ослабление болтов, которые мешают сборке необработанных стальных канатов. В-третьих, все соединения крепежных элементов включают спиральные пружинные стопорные шайбы (DIN 127B) и предварительно наносятся анаэробный резьбовой фиксатор средней прочности. В результате получается изолятор, который можно установить, один раз затянуть, а затем игнорировать до конца срока службы БПЛА.

Процедура установки и ввода в эксплуатацию

1. Убедитесь, что фактическая масса полезной нагрузки находится в пределах от 2,4 Н до 3,4 Н (50–70 % от номинальной нагрузки 4,8 Н) для оптимального срабатывания как первичной, так и вторичной ступеней защиты.
2. Установите изолятор, используя конфигурацию с двумя стержнями типа B. Симметричная конструкция обеспечивает одинаковую боковую жесткость в обоих направлениях, что крайне важно для сбалансированной работы подвеса.
3. Установите крепежные детали M4 с моментом 3,0 Н·м, используя калиброванный динамометрический ключ. Для конфигураций крепления с несколькими болтами затягивайте в перекрестной последовательности.
4. Выполните предполетное наземное испытание: вручную отклоните полезную нагрузку на полный ход по всем трем осям и проверьте плавное, постепенное сопротивление без заеданий и металлических щелчков.
5. Запишите дату установки и серийный номер. Изолятор не требует планового обслуживания; Рекомендуется визуальный осмотр с интервалом в 500 часов полета на предмет случайных физических повреждений.

Валидационные испытания и сертификация

Производственные единицы JGX-0160E-4.8B проходят пятиэтапную проверку качества: (1) Проверка размеров координатно-измерительной машины (КИМ) до ±0,015 мм; (2) Проверка предварительного натяжения на калиброванном тензодатчике с погрешностью полной шкалы 0,5 %; (3) Динамические характеристики на электродинамическом шейкере с усилием 10 кН и частотой 5–3000 Гц при входном ускорении 0,5 g; (4) 100% функциональные испытания на пробную нагрузку при 150% номинальной нагрузке с критерием прохождения нулевой остаточной деформации; (5) Отбор проб для статистического контроля процесса (SPC) на предмет устойчивости к коррозии в солевом тумане из каждой партии. Ускоренные испытания на долговечность в соответствии с ISO 10813-1 подтверждают усталостную долговечность в 50 миллионов циклов при номинальной нагрузке, что эквивалентно примерно 28 000 часам полета при типичных профилях вибрации БПЛА. Продукт имеет сертификаты ISO 9001:2015, CE, RoHS и REACH с полным раскрытием информации о материалах для соблюдения требований оборонных закупок.

Области применения

1. Профессиональные подвесы для кино- и телевещательных камер
2. Долговечные БПЛА для пограничной службы и береговой охраны
3. Дроны для точного земледелия и мониторинга урожая
4. Платформы для осмотра линий электропередач и трубопроводов
5. БПЛА для исследования атмосферы и мониторинга погоды
6. Тактические системы ISR (разведки, наблюдения, разведки)
7. Дроны для проверки морских нефтегазовых объектов
