Hoan 100611 Машины для тяжелого использования Резиновые амортизаторы Q235 Стальные усиленные антивибрационные подушки

Hoan 100611 Резиновые подкладки для тяжелых станков Q235 Антивибрационные подкладки, усиленные сталью

Остановите разрушительные удары пола, снос машин и усталость бетона в самом их источнике

На высокопроизводительных производственных предприятиях тяжелое оборудование, такое как гидравлические прессы, центры с ЧПУ, штамповочные прессы и кузнечные молоты, генерируют огромную кинетическую энергию. Если их не остановить, эти массивные ударные волны распространяются прямо в бетонный фундамент объекта в виде твердой вибрации. Со временем это приводит к растрескиванию конструкций, быстрому износу дорогостоящих узлов машин, критической потере точности оснастки и оглушительному акустическому шуму, нарушающему нормы промышленной безопасности.
Сталкивается ли ваше предприятие с такими серьезными операционными рисками?
Повреждения бетона и зданий:Повторяющиеся микроудары разрушают бетонные плиты перекрытия, повреждают окружающие несущие колонны и ослабляют болты, закрепленные на полу.
Потеря точности инструмента:Высокочастотная вибрация вызывает вибрацию инструмента, что приводит к ухудшению качества обработки поверхности, смещению траекторий координат ЧПУ и бракованию заготовок.
Сильный акустический резонанс:Низкочастотные ударные волны проходят через пол и повторно излучаются в виде воздушного звука, создавая среду с высоким уровнем децибел и усталость оператора.
Ходьба и перемещение машины:Незакрепленное тяжелое оборудование медленно смещается от назначенного места, угрожая безопасности оператора и разрывая линии снабжения.
Резиновые амортизаторы для тяжелых условий эксплуатации типа Hoan 100611 предлагают бескомпромиссное профессиональное решение для разъединения. Hoan 100611 специально разработан для условий экстремальных нагрузок.Серия сочетает в себе высокую эластичность вулканизированного натурального каучука премиум-класса с чрезвычайной несущей способностью встроенной пластины из конструкционной стали Q235.

Галерея продуктов

Серия Hoan 100611 разработана для того, чтобы выдерживать огромные статические нагрузки и серьезные динамические воздействия, и имеет уникальную двустороннюю структуру, обеспечивающую максимальную стабильность и эффективность разъединения.

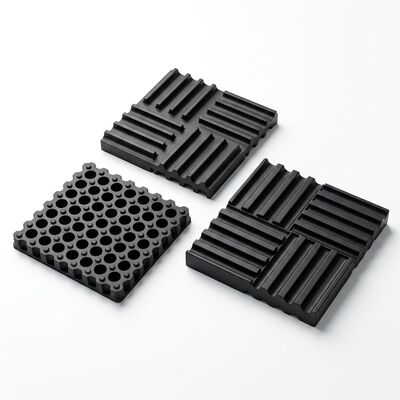

1. Подушка амортизатора для тяжелых условий эксплуатации Hoan 100611 (стандартная конфигурация)

Верхняя поверхность обеспечивает равномерный и жесткий интерфейс для распределения веса опоры машины, предотвращения концентрации местных напряжений и обеспечения идеального выравнивания.(Рис. 1. Резиновая амортизационная подушка ALJ48 для тяжелых условий эксплуатации, изготовленная из вулканизированного натурального каучука с внутренним армированием из конструкционной стали.)

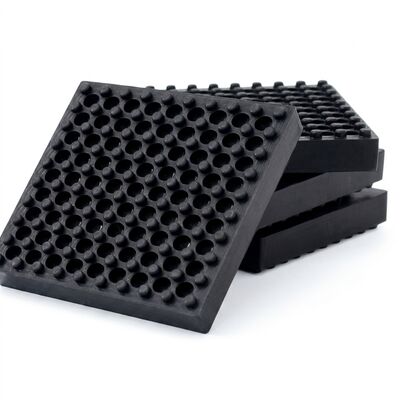

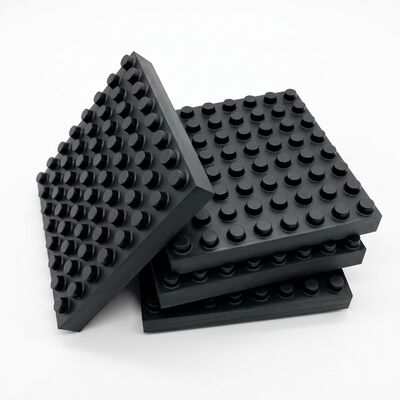

2. Высокопроизводительный нижний профиль, практический вид установки
Крупный план, демонстрирующий усовершенствованный профиль днища, матрицу пневматической камеры с глубокими отверстиями, противоскользящие выступы и реальную универсальность установки под тяжелую технику и оборудование.(Рис. 2. Специально разработанный профиль днища. Многоточечные вакуумные присоски с глубокими отверстиями и выступы улавливают воздушные карманы, увеличивая эффективность демпфирования и обеспечивая при этом максимальное боковое сцепление.)

Ключевые особенности Преимущества

Встроенная конструкционная стальная пластина Q235:Большинство твердых резиновых подушек страдают от сильных локальных напряжений, вздутий и разрывов при сдвиге под опорами тяжелого оборудования. Серия Hoan 100611 включает в себя сверхпрочную стальную пластину Q235, подвергнутую пескоструйной обработке. Эта структурная вставка действует как балансир нагрузки, равномерно распределяя огромные вертикальные силы по всему эластомерному корпусу, предотвращая разрушение при сдвиге и гарантируя, что машина остается идеально ровной.
Усовершенствованное дно с выступающим глубоким отверстием:Нижняя поверхность имеет матрицу глубоких цилиндрических рельефных отверстий, окруженных приподнятыми концентрическими выступами. Эта геометрия выполняет две жизненно важные инженерные функции:
а. Оптимизация фактора формы:Поскольку резина практически несжимаема по объему (коэффициент Пуассона o ≈ 0,5), для ее выпуклости требуется пространство. Глубокие отверстия обеспечивают внутренний объем расширения, оптимизируя динамическое отклонение.
б. Пневматическое ослабление ударов:Захваченный воздух в глубоких полостях действует как вторичная воздушная пружина. При внезапных ударах воздух пневматически сжимается, поглощая ударные волны высокой амплитуды и блокируя распространение твердого звука.
в. Захват с высоким коэффициентом трения:Выступы по периметру действуют как прочные присоски, увеличивая статическое трение и механическое сцепление с бетонным полом, чтобы исключить снос машины без использования агрессивных химических клеев.
Адаптивность к экстремальным нагрузкам (от 30 до 6000 кг):Серия Hoan 100611, состоящая из 5 различных моделей, предлагает невероятно широкий спектр применения. Будь то коммерческая беговая дорожка или многотонный фрезерный центр с ЧПУ, физические размеры и номинальная мощность идеально масштабируются в соответствии с вашими конкретными инженерными требованиями.
Высокоамортизирующий эластомер промышленного класса:Изготовленная из высококачественной вулканизированной серой смеси натурального каучука (NR), эта колодка обеспечивает исключительную эластичность и низкую ползучесть. Он обладает высокой устойчивостью к разрыву, тепловому старению, озону и влажности, что гарантирует срок службы более 10 лет при постоянной нагрузке.

Подробные характеристики

В таблице ниже представлены точные технические параметры семейства продуктов Hoan 100611. Эти значения сертифицированы для поддержки профессиональных расчетов конструкций и планирования установки оборудования:

4 профессиональных метода установки

Чтобы соответствовать различным конструкциям машин, типам полов и векторам динамических сил, серия Hoan 100611 поддерживает четыре различные, проверенные на практике конфигурации установки:
Метод 1: размещение непосредственно под ногой
Область применения:Идеально подходит для токарных станков с ЧПУ, шлифовальных станков, коммерческих беговых дорожек и вспомогательного оборудования с минимальными боковыми силами и без необходимости жесткого механического крепления.
Процедура:
а. Тщательно очистите поверхность бетонного пола, убедившись, что на ней нет рыхлого песка, воды и смазочно-охлаждающей жидкости.
б. Поднимите опору машины с помощью мощного гидравлического домкрата или портала.
в. Вставьте подкладку Hoan 100611 прямо под центр выравнивающего крепления или опорной стойки машины.d. Медленно опустите машину, убедившись, что опора ровно прилегает к плоской верхней части подкладки.

Метод 2: Крепление к полу с помощью болтового крепления

Область применения:Разработано для машин, испытывающих умеренные поперечные нагрузки, таких как промышленные миксеры с высоким крутящим моментом, вентиляторы и поршневые насосы.
Процедура:
а. Поместите подкладку Hoan 100611 под ножку машины и отметьте центральную точку на бетонном полу.b. Отодвиньте подушку в сторону, просверлите пилотное отверстие в бетоне и вставьте прочный анкерный болт для пола.
в. Снова совместите подкладку Hoan 100611 с анкерным болтом.
д. Установите мягкую высокоэффективную резиновую шайбу/изоляционную манжету поверх монтажного фланца машины, чтобы предотвратить прямой контакт металла с металлом («акустический мостик»).
е. Пропустите структурный болт через монтажное отверстие машины и резиновую шайбу, затем ввинтите его в анкер расширения пола. Затяните в соответствии со спецификацией, чтобы установить упругое виброизолирующее крепление.

Метод 3: укладка многослойных серий
Область применения:Предназначен для высокочувствительных научных или медицинских испытательных приборов, оптических столов высокого разрешения или оборудования, требующего экстремальных статических отклонений и сверхнизких собственных частот (для изоляции низкочастотных микросейсмических вибраций).
Процедура:
а. Поместите первую подкладку Hoan 100611 прямо на бетонную плиту.
б. Поместите горячеоцинкованный стальной лист толщиной от 3 до 5 мм (вырезанный так, чтобы точно соответствовать размеру площадки ДхШ) поверх первой площадки. Этот лист действует как структурный разделитель.c. Поместите вторую прокладку Hoan 100611 поверх стального разделительного листа.d. Повторите по мере необходимости (до 3 сложенных друг на друга слоев). Промежуточные стальные листы распределяют сжимающие напряжения, предотвращают коробление эластомера и сохраняют вращательную устойчивость сборки при высоких нагрузках.

Метод 4: Напольный анкер с ограничителями по периметру
Область применения:Обязателен для машин, подвергающихся сильным, высокоскоростным боковым ударам и огромным силам горизонтального сдвига, например, штамповочные прессы, высокоскоростные штамповочные ножницы и гидравлические ковочные машины.
Процедура:
а. Установите колодки Hoan 100611 непосредственно под основную раму машины, следуя методу 1, чтобы выдержать огромное вертикальное статическое и динамическое сжатие.
б. Установите независимые жесткие стальные ограничители или «стопоры» на бетонном полу непосредственно вокруг всех четырех углов рамы основания машины.
в. Закрепите эти ограничители периметра на полу с помощью прочных механических анкерных болтов.d. Вставьте слой резиновой прокладки высокой твердости или вертикальную прокладку Hoan 100611 между стальными ограничителями периметра и рамой машины. Это поглощает огромные боковые инерционные силы во время реверса хода, предотвращая при этом прыжки, ходьбу или опрокидывание машины.

Универсальные приложения

Серия Hoan 100611 пользуется доверием во всем мире при реализации высокоинтенсивных промышленных, коммерческих и инженерно-строительных проектов:
Прецизионные обрабатывающие центры с ЧПУ:Токарные, фрезерные станки, расточные станки и электроэрозионные станки (EDM), требующие субмикронной размерной стабильности.
Высокоскоростные штамповочно-пробивные прессы:Изолирует массивные циклические динамические ударные волны, защищая плиту завода и предотвращая передачу вибрации на соседние офисы.
Тяжелые гидравлические прессы. Кузнечное оборудование:Поглощает скачки вертикальной нагрузки большой амплитуды, защищая фундамент от усталостного растрескивания.
Коммерческие беговые дорожки для спортзалов:Изолирует повторяющиеся удары ног, предотвращая попадание тяжелых структурных ударов в потолки жилых домов или соседних офисов.
Гибочное оборудование для резки:Поглощает внезапные механические возвратные силы, возникающие во время разрушения металлической пластины и циклов изгиба с высоким крутящим моментом.
Помещения для тяжелых систем отопления, вентиляции и кондиционирования воздуха:Соединяет многотонные водоохладители, промышленные градирни и тяжелые ротационные воздушные компрессоры.
