Hoan 100301 Модульные резиновые вибрационные изоляционные подушки плиточные антивибрационные вафлевые коврики

Hoan 100301 Модульные резиновые виброизоляционные прокладки Плиточные антивибрационные вафельные коврики

Устраните сильную механическую вибрацию и структурное шумовое загрязнение

В современных коммерческих зданиях и на предприятиях тяжелой промышленности структурный шум является постоянной и дорогостоящей инженерной проблемой. Высокочастотный гул двигателя, низкочастотные пульсации насоса и удары поршневого компрессора передаются непосредственно на бетонные полы. Эта энергия распространяется в виде волн твердого звука через колонны зданий, вызывая вибрацию всей конструкции этажа, вызывая жалобы на шум, ослабление соединений труб и нарушение работы высокоточного оборудования.
Если вы имеете дело с:
Передача структурного шума: низкочастотные удары и гудение, распространяющиеся из помещений с механическим оборудованием через плиты перекрытия в офисы или жилые помещения.
Нагрузка на соединения труб систем отопления, вентиляции и кондиционирования воздуха: сильная вибрация в водяных насосах или охладителях, вызывающая усталость труб, приводящую к утечкам жидкости и трещинам в сварных швах.
Потеря калибровки прибора: хрупкие лабораторные весы или оптические датчики, регистрирующие вибрацию пола, что приводит к ненадежным показаниям.
Модульные резиновые виброизоляционные прокладки Hoan 100301 представляют собой идеальное профессиональное решение для развязки. Эта серия вафельных подушек для тяжелых условий эксплуатации, изготовленная из вулканизированных эластомеров премиум-класса, имеет гибкую сложенную конфигурацию для поглощения структурной энергии и обеспечения бесшумной работы оборудования.

Галерея продуктов

Наша серия 100301 имеет двустороннюю вафельную конструкцию, которая предотвращает проскальзывание, увеличивает динамическое отклонение и гарантирует равномерное распределение нагрузки.

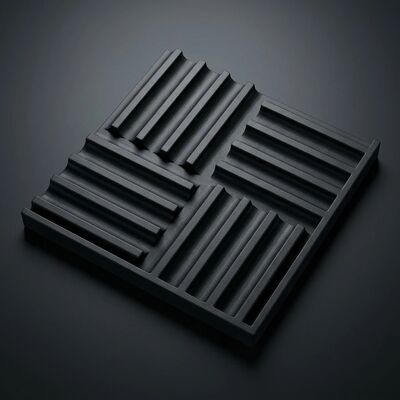

1. Модульная резиновая виброподушка Hoan 100301 (стандартная конфигурация).

Благодаря высокоэффективной вафельной текстуре, которая создает разнонаправленные вакуумные карманы, эта накладка обеспечивает превосходное статическое трение и изоляцию от ударов.(Рис. 1: Вафельная антивибрационная резиновая подушка Hoan 100301 — прецизионно отформованный натуральный каучук с модульными замковыми соединениями для гибкого выбора размера.)

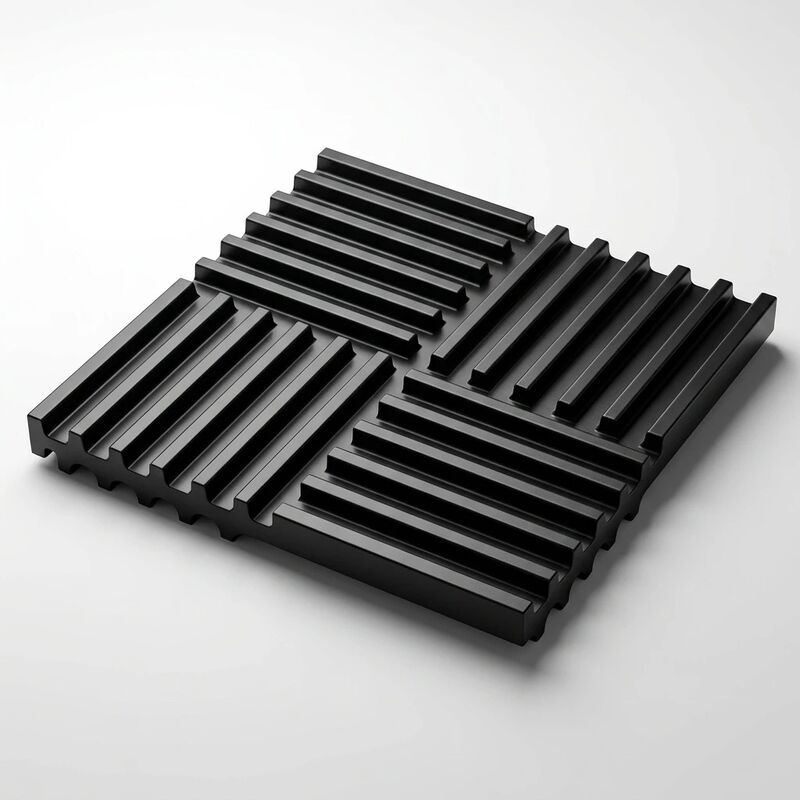

2. Поверхность сетки и качество материала.

Крупный план, демонстрирующий наш высококачественный вулканизированный эластомер, демонстрирующий постоянную толщину стенок и высокое сопротивление разрыву, предназначенный для сложных структурных условий.(Рисунок 2: Детали профиля поверхности. Плотная вафельная сетка обеспечивает оптимальные характеристики сдвига и предотвращает скопление влаги или масла под подушечкой.)

Ключевые особенности Преимущества

Модульная взаимосвязанная плиточная конструкция:Стандартная площадь одного блока составляет 85 x 85 x 20 мм. Отдельные блоки можно легко соединить в более крупные маты, чтобы они соответствовали любому основанию оборудования, или разрезать их на месте с помощью канцелярского ножа без потери устойчивости кромок или грузоподъемности.
Наращиваемая многоуровневая производительность (от 1 до 4 слоев):Легко масштабируйте свою виброизоляцию. Модель 100301 поддерживает штабельную установку высотой до 4 слоев (общая высота: 20 мм, 43 мм, 66 мм и 89 мм). Вставляя 3-миллиметровые оцинкованные стальные пластины между слоями для распределения сжимающих нагрузок, система снижает собственную частоту до 5,3 Гц для максимальной защиты на низких частотах.
Высокоамортизирующая формула натурального каучука:Специальная смесь NR (натурального каучука), неопрена или EPDM обеспечивает превосходное рассеивание энергии. Он поглощает до 99% высокочастотных микроударов, что делает его идеальным для высокоскоростных двигателей, генераторов и промышленных холодильных машин.Номенклатура/деталиСистема счисления:
Первая цифра (твердость):например, 6 соответствует 60 Шору А (стандарт). Дополнительные мягкие 4 (40 по Шору А) или сверхжесткие 8 (80 по Шору А) можно настроить по индивидуальному заказу.
Вторая цифра (блоки):Определяет конфигурацию посадочного места (1 = 1 блок, 2 = 2 блока, 4 = 4 блока, 6 = 6 блоков, 8 = 8 блоков).
Третья цифра после дефиса (слои):Указывает количество слоев, сложенных друг на друга (от 1 до 4 слоев, разделенных пластинами распределения нагрузки толщиной 3 мм).

Высокая стойкость к химической среде:Разработан для защиты от УФ-излучения, озона, влаги.эксплуатации и умеренном воздействии масел или промышленных смазок, что обеспечивает срок службы без технического обслуживания более 10+ лет в суровых условиях.

Подробные характеристики (серия Hoan 100301 — твердость по Шору А 60)

В таблице ниже приведены полные технические характеристики стандартного семейства продуктов с твердостью по Шору А 40, 60 и 80 (в качестве базового используется твердость по Шору А 60). Эти параметры полностью сертифицированы для обеспечения надежных механических расчетов:

Технические приложения

Модульные виброподушки Hoan 100301 пользуются доверием консультантов по акустике, подрядчиков инженерных систем и производителей оборудования во всем мире, поскольку они изолируют как высокочастотный шум оборудования, так и тяжелые низкочастотные удары.
Градирни систем HVAC:Идеально подходит для размещения под крышными вентиляционными установками (AHU), чиллерами и испарительными конденсаторами для предотвращения отражения вибраций через бетонные конструкции. Водяные насосы и вентиляторы для тяжелых жидкостей: разъединяют циркуляционные водяные насосы большого объема и центробежные вентиляторы, защищая конструкционные трубы от усталостного растрескивания.
Поршневые воздушные компрессоры:Поглощает высокоэнергетические вертикальные и горизонтальные несбалансированные силы, стабилизируя салазки компрессора без жесткого крепления к полу.
Фундаменты для деликатных лабораторий:Защищает электронные микроскопы с большим увеличением, координатно-измерительные машины (КИМ) и оптические столы от вибраций пола.
Акустические помещения с архитектурными плавающими полами:Часто используется при строительстве театральных полов, генераторных помещений отелей, студий звукозаписи и механических помещений для обеспечения высокоэффективной акустической развязки.
