Резюме

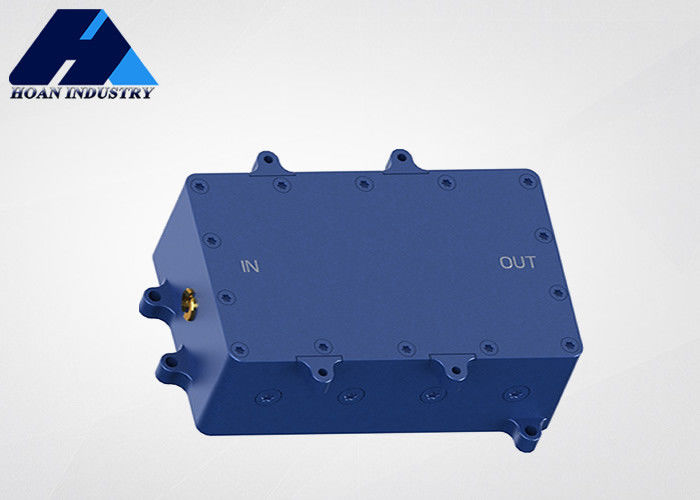

JT-QTF-1575-MCX - фильтр полости, используемый для выбора частотных полос сигнала, ограничения полосы пропускания входного сигнала, подавления шума и улучшения соотношения сигнала к шуму.
В основном используется в военных системах навигации и связи Beidou, а также может использоваться в гражданских подсистемах навигации и связи Beidou.
Характеристика
Небольшие размеры, легкий вес, сильная адаптивность к окружающей среде и высокая надежность.
Основной параметр
| центральная частота |
|
|
| Пропускная способность 1 дБ | ≥ 3 МГц | |
| потеря вставки центральной частоты | ≤ 1,5 дБ | |
| отклонение |
|
|
| VSWR | ≤1,3@f0±1,5 МГц | |
| средняя мощность | 1 Вт | |
| Импедантность | 50Ω | |
| тип интерфейса | MCX-K | |
| рабочая температура | -55°C ≈85°C | |
| внешние размеры | 86×60×27 мм | |
| вес | 130 г |
