JT-QTF-1268-MCX фильтр полости настройки волновода с низкой потерей вставки фильтр пропускной полосы

Настраиваемый волноводный фильтр

Фильтр для полости с низкой потерей вставки

JT-QTF-1268-MCX фильтр полости

Свяжитесь с нами

Запросите цитату

JT-QTF-1268-MCX фильтр полости настройки волновода с низкой потерей вставки фильтр пропускной полосы

Подробная информация о продукции

Центральная частота:

f0=1268 МГц

Пропускная способность 1 дБ:

≥ 20 МГц

потеря вставки центральной частоты:

≤ 0,95 дБ

Взрыв:

≤1,3@f0±10 МГц

Импеданс:

50Ω

Тип интерфейса:

MCX-K

Операционная температура:

-55°C ≈85°C

Внешние габариты:

81.6×52×20 мм)

Вес:

112g

Отказ:

≥ 60dB@1.1GHz, ≥ 65dB@1.38GHz, ≥ 30dB@f0±40MHz

Средняя мощность:

1 Вт

Выделить:

Настраиваемый волноводный фильтр

Фильтр для полости с низкой потерей вставки

JT-QTF-1268-MCX фильтр полости

Условия оплаты и доставки

Количество мин заказа

Условия оплаты

L/C, D/A, D/P, T/T, Western Union, MoneyGram

СОБЩЕННЫЕ ПРОДУКТЫ

2200~220 МГц настраиваемый волноводитель с низкой потерей вставки фильтр пропускания JT-QTF-2230-MCX

Лучшая цена

1575.42 МГц настраиваемый волновод с низкой потерью вставки фильтр пропускания JT-QTF-1575-MCX-1

Лучшая цена

JT-QTF-1575-MCX Каваритетный фильтр пропускания полосы

Лучшая цена

JT-QTF-1501-KFD настраиваемый ленточный фильтр с 50Ω импеданцией и интерфейсом N-KFD

Лучшая цена

Свяжитесь с нами

86-29-88292913

Свяжитесь сейчас

Описание продукта

Резюме

JT-QTF-1268-MCX - фильтр полости, используемый для выбора частотных полос сигнала, ограничения полосы пропускания входного сигнала, подавления шума и улучшения соотношения сигнала к шуму.

В основном используется в военных системах навигации и связи Beidou, а также может использоваться в гражданских подсистемах навигации и связи Beidou.

Характеристика

Небольшие размеры, легкий вес, сильная адаптивность к окружающей среде и высокая надежность.

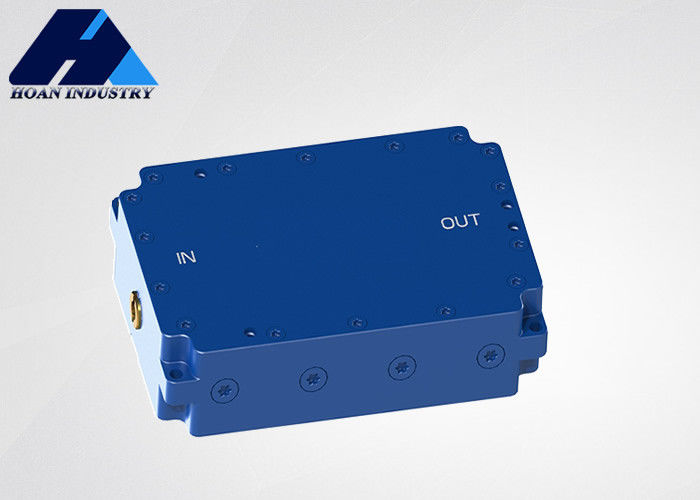

JT-QTF-1268-MCX фильтр полости настройки волновода с низкой потерей вставки фильтр пропускной полосы 0

Основной параметр

центральная частота	f0=1268 МГц
Пропускная способность 1 дБ	≥ 20 МГц
потеря вставки центральной частоты	≤ 0,95 дБ
отклонение	≥ 60 дБ на частоте 1,1 ГГц, ≥ 65 дБ на частоте 1,38 ГГц, ≥30dB@f0±40MHz
VSWR	≤1,3@f0±10 МГц
средняя мощность	1 Вт
Импедантность	50Ω
тип интерфейса	MCX-K
температура	-55°C ≈85°C
внешние размеры	81.6×52×20 мм)
вес	112 г
