JZP-3.0C Резиновый амортизатор, устойчивый к плазменной дуге и абляции, для суровых электрических сред

JZP-3.0C Резиновый амортизатор – Краткий ответ

JZP-3.0C – это готовый виброизолятор из резины и металла серии JZP-C с номинальной нагрузкой 3,0 кг. Его вулканизированный эластомер работает с крепежными отверстиями M8 и резьбой M10 для стабилизации машин, каркасов зданий, мостов и железнодорожных путей, при этом вибрация и структурный шум снижаются до того, как они достигнут опоры. Коэффициент изоляции достигает 90% в диапазоне от 10 Гц до 100 Гц, а конструкция с ауксетической ячейкой предотвращает боковое выпячивание корпуса под нагрузкой.

Обзор продукта

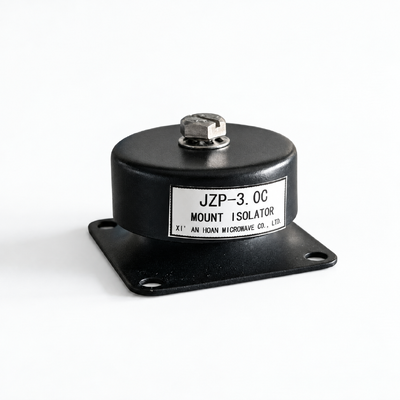

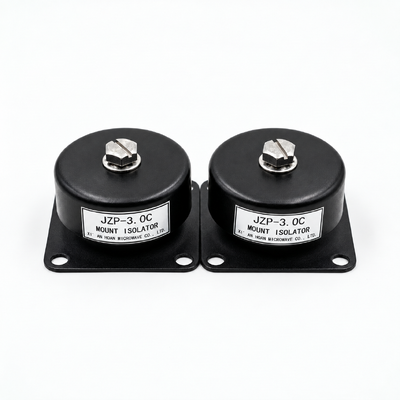

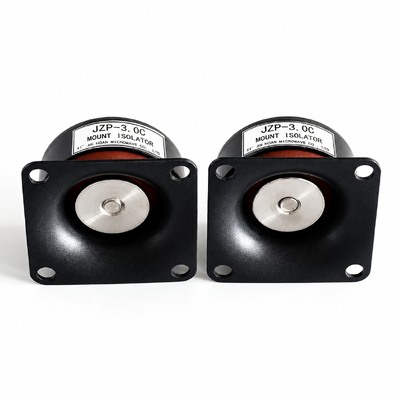

Изолятор располагается между вибрирующим объектом и конструкцией, которая его несет. JZP-3.0C выполняет эту функцию, сочетая вулканизированный резиновый эластомер со стальными пластинами: резина несет и гасит нагрузку, пластины распределяют ее по основанию, а весь узел крепится к основанию через отверстия M8 с использованием резьбы M10. Корпус цилиндрический, шириной 58 мм, черного цвета, с диаметром примерно от 0,25 до 2 дюймов.

Поставляется компанией Xi'an Hoan Mirowave Co. Ltd. Семейство JZP-C имеет единую концепцию монтажа для различных номинальных нагрузок, поэтому конструкция, работающая при 3,0 кг, может быть согласована с более легкими или тяжелыми точками путем перемещения вверх или вниз по серии без изменения метода установки.

Технические параметры

Ключевые характеристики вкратце

• Модель: JZP-3.0C (серия JZP-C)
• Номинальная нагрузка: 3,0 кг на точку крепления
• Диапазон частот вибрации: от 10 Гц до 100 Гц
• Эффективность изоляции: до 90%
• Монтаж: Крепежные отверстия M8, резьба M10
• Общая ширина: 58 мм; диаметр примерно 0,25–2 дюйма
• Деформация смещения: ≤0.3 мм
• Резонансная частота: 35±3 Гц
• Рабочая температура: от -45 °C до +65 °C
• Корпус: черный цилиндрический эластомер, вулканизированный с металлом
