JZP-3.0B Резиновый амортизатор с отказоустойчивой блокируемой конструкцией, раздельные соотношения осевой и радиальной жесткости

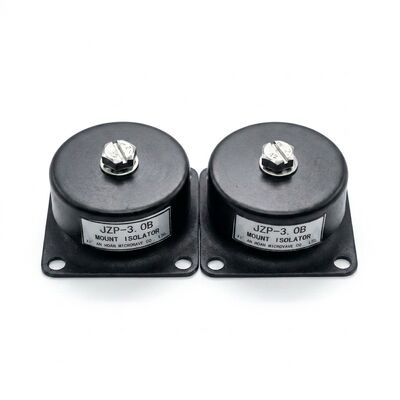

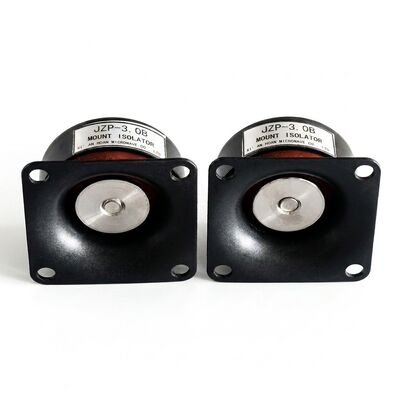

Резиновый амортизатор JZP-3.0B

JZP-3.0B — это собранный резиновый амортизатор серии JZP-B, произведенный компанией Xi'an Hoan. Устройство несет номинальную нагрузку 3,0 кг и сочетает в себе стальной пружинный сердечник с формованным эластомерным элементом. Установленный между источником вибрации и его опорой, он поглощает удары и снижает передаваемую вибрацию, предотвращая распространение структурного шума на полы, рамы и корпуса. Типичные точки крепления включают узлы транспортных средств, общепромышленные машины, двигатели, компрессоры, вентиляторы и насосы.

Безопасная взаимосвязанная конструкция и раздельные коэффициенты жесткости

Безопасная взаимосвязанная конструкция.Эластомерный элемент и металлические фитинги JZP-3.0B удерживаются вместе с помощью взаимосвязанного соединения, а не только за счет адгезии. При нормальной нагрузке соединение равномерно распределяет усилие по контактным поверхностям. Если связь между резиной и металлом перегружена, взаимосвязь удерживает эластомер внутри корпуса, предотвращая разделение изолятора на отдельные части. Оборудование, которое поддерживается, остается на месте во время события перегрузки, что ограничивает вторичные повреждения приборов и корпусов.

Раздельные коэффициенты осевой и радиальной жесткости.Значения осевой и радиальной жесткости контролируются с помощью отдельных проектных параметров: осевое направление определяется высотой и поперечным сечением эластомерного столба, а радиальное направление — диаметром столба и внутренним зазором корпуса. Поскольку два значения настраиваются независимо, JZP-3.0B может обеспечить настроенную осевую реакцию для своей номинальной нагрузки 3,0 кг вместе с боковым ограничением в радиальном направлении. Изолятор поддерживает резонансную частоту около 41,5 Гц с коэффициентом демпфирования выше 0,13 при этих схемах монтажа.

Данные модели (JZP-3.0B)

Приведенные ниже значения взяты из строки JZP-3.0B технического листа JZP-B.

Размерные параметры

JZP-3.0B следует компоновке JZP-B. Строка ниже содержит размерные значения компоновки JZP-B (D, H, h, A, B, d1, MG и R), используемые JZP-3.0B.

Применение

JZP-3.0B подходит для оборудования, которое должно продолжать работать, пока соседняя машина генерирует вибрацию: двигатели и редукторы в транспортных средствах и судах, компрессоры, вентиляторы, насосы и генераторы на заводах, а также шкафы с электронным управлением. Он также используется на станинах станков и под легкими заводскими помещениями, где цель состоит в том, чтобы предотвратить распространение вибрации на занятые полы.
