Противовибрационный демпфер веревочки провода

JGX-0240D-4.5A Вибрационный изолятор из проволочной веревки многоосяный Большое смещение Частота поглощения Независимая амортизация

Name: JGX-0240D-4.5A Вибрационный изолятор из проволочной веревки многоосяный Большое смещение Частота поглощения Независимая амортизация
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0240D-4.5A
Availability: InStock

Название бренда:	Hoan
Номер модели:	JGX-0240D-4.5A
минимальный заказ:	10 шт.
Условия оплаты:	Л/К, Д/А, Д/П, Т/Т

Детальная информация

Описание продукта

Детальная информация

Место происхождения:

Шэньси, Китай

Сертификация:

ISO 9001:2015

Диаметр проволоки:

4,5 mm

Количество катушек:

Проволочный веревочный материал:

нержавеющая сталь 304

Диапазон рабочих температур:

От -70°C до +200°C

Коэффициент демпфирования:

≥15%

Собственный диапазон частот:

5–15 Гц

Выделить:

Многоосевое поглощение большого смещения

Частотно-независимые характеристики амортизации

Высокая степень безопасности при резке

Описание продукта

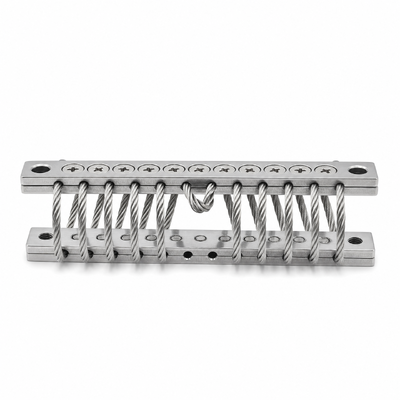

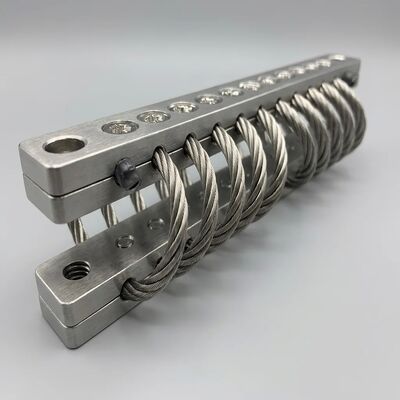

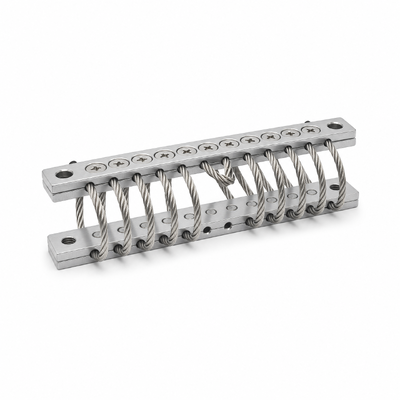

Виброизолятор из стального троса JGX-0240D-4.5A — Многоосевое промышленное решение для гашения вибраций

JGX-0240D-4.5A — это прецизионно разработанный виброизолятор из стального троса, обеспечивающиймногоосевое поглощение больших смещенийнаряду счастотно-независимым гашением вибраций. Этот изолятор, построенный на основе 8-витковой конструкции из нержавеющей стали 304 и монтажных блоков из алюминиевого сплава 6061-T6, одновременно справляется с динамическими отклонениями по осям сжатия, сдвига и вращения, что делает его надежным выбором для защиты оборудования в сферах промышленной автоматизации, тяжелых перевозок, производства энергии и точного производства.

Данные о производительности и лабораторное подтверждение

Параметр	Измеренное значение	Метод испытания
Коэффициент демпфирования	≥15%	Метод полуширины полосы
Диапазон собственных частот	5-15 Гц	Испытание свипирующим синусоидальным сигналом
Эффективность изоляции на резонансе	≥85%	Измерение коэффициента передачи
Рабочая температура	-70°C до +200°C	Термическое циклическое тестирование в камере
Ресурс на усталость	>10⁷ циклов при номинальной нагрузке	Ускоренное синусоидальное тестирование
Дрейф после 10⁶ циклов	< 3%	Непрерывный мониторинг

Каждая производственная партия проходит случайную выборочную проверку в соответствии с руководящими принципами ISO 10816 и ISO 1940. Кривые коэффициента передачи и коэффициенты демпфирования документируются и предоставляются по запросу.

Сценарии применения

Промышленная автоматизация

Станки с ЧПУ, роботизированные рабочие ячейки и станции автоматизированного контроля выигрывают от многоосевой виброизоляции, которая сохраняет точность позиционирования во время циклов высокоскоростной работы.

Тяжелые перевозки и логистика

Бортовая электроника, телеметрические блоки и контрольное оборудование на грузовиках, железнодорожных вагонах и транспортных средствах для обработки материалов требуют надежной виброзащиты от ударов, вызванных дорожным движением, и постоянных низкочастотных вибраций.

Энергетика и производство электроэнергии

Приборы генераторных установок, модули мониторинга турбин и блоки кондиционирования питания, установленные рядом с вращающимся оборудованием, подвергаются широкополосным вибрациям, требующим частотно-независимой изоляции.

Точные измерения и лаборатория

Аналитические весы, лазерные интерферометры и оптические системы измерения достигают более высокой повторяемости измерений при отключении от вибраций окружающей среды здания и помех от соседнего оборудования.

Технические характеристики

Параметр	Спецификация
Номер модели	JGX-0240D-4.5A
Диаметр стального троса	4,5 мм
Количество витков	8
Грузоподъемность (сжатие)	0,5-2,5 кг
Грузоподъемность (сдвиг)	0,3-1,8 кг
Материал стального троса	Нержавеющая сталь 304
Материал монтажного блока	Алюминиевый сплав 6061-T6
Коэффициент демпфирования	≥15%
Диапазон собственных частот	5-15 Гц
Эффективность изоляции	≥85% на резонансе
Монтажная резьба	M5
Вес единицы	Прибл. 35 г
Обработка поверхности	Электрополировка
Соответствие	ISO 10816, ISO 1940

Часто задаваемые вопросы

Чем виброизоляция из стального троса отличается от резиновых или пружинных изоляторов?

Виброизоляторы из стального троса используют сухое трение между отдельными нитями троса, что по своей природе не зависит от частоты и стабильно при изменении температуры. Резиновые изоляторы демонстрируют изменения жесткости, зависящие от частоты и температуры. Металлические пружинные изоляторы обеспечивают незначительное собственное демпфирование и обычно требуют внешних демпферов. Стальной трос сочетает структурную поддержку и демпфирование в одном пассивном элементе.

Каков ожидаемый срок службы JGX-0240D-4.5A?

Лабораторные испытания показывают ресурс на усталость, превышающий 10 миллионов циклов при номинальной нагрузке с дрейфом производительности менее 3%. При нормальных промышленных условиях эксплуатации типичный срок службы составляет 8-12 лет до рекомендации замены.

Можно ли использовать этот изолятор для наружной установки?

Да. Трос из нержавеющей стали SS304 и электрополированная обработка поверхности обеспечивают достаточную коррозионную стойкость для большинства наружных промышленных сред. Для прибрежных или химически агрессивных атмосфер, пожалуйста, обратитесь к нашему варианту морского класса с конструкцией из нержавеющей стали 316L.
