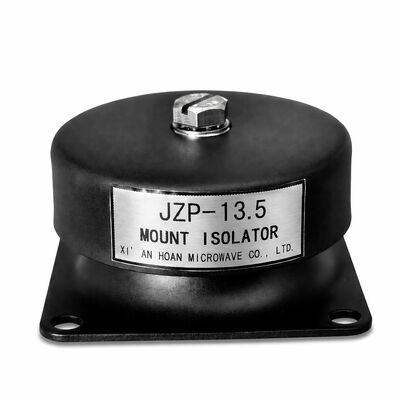

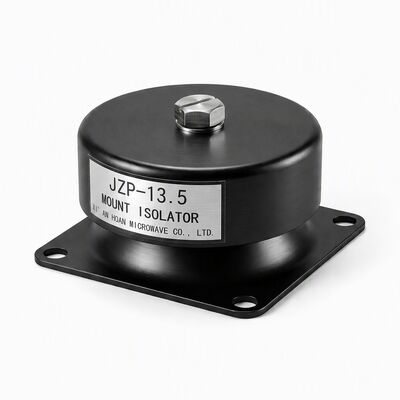

Изолятор JZP-13.5 для сдерживания трения вводитмодульная архитектура наложенияС номинальной нагрузкой на одну единицу130,5 кги доказанный опыт работы с промышленными приводами,Этот член линейки продуктов JZP-SC1 позволяет инженерам по техническому обслуживанию и дизайнерам OEM создавать индивидуальные изоляционные массивы регулирование жесткости, распределение нагрузки и амортизационные характеристики путем объединения идентичных блоков в серийной, параллельной или гибридной конфигурации без проектирования или квалификации нового инструмента.

Решение проблем с начальным крутящим моментом на интерфейсе монтажа

Когда электродвигатель ускоряется от остановки до рабочей скорости, рама статора испытывает импульс реакционного крутящего момента, который может достигать 2-3* значения постоянного состояния полной нагрузки.Строго застегнутые крепежи передают этот транзитор непосредственно в базовую раму, где он проявляется в виде микро-перемещения на валовых сцеплениях, натягивателях ремня и подшипниках.5 перехватывает это событие пикового крутящего момента через контролируемую деформацию сдвига эластомера , затем возвращается к статическому равновесию без остаточного смещения.Результатом является измеримое уменьшение скорости износа сцепления и документированное продление срока службы подшипников привода в сборах двигателей-насосов непрерывной работы..

Как работает модульный стек

Каждый блок JZP-13.5 имеет стандартизированные M5 натянутые монтажные интерфейсы на 50 * 60 мм болтный шаблон.С помощью соединения блоков с помощью обработанных стальных адаптерных пластинок (доступны из магазинов Hoan), инженеры могут собрать:

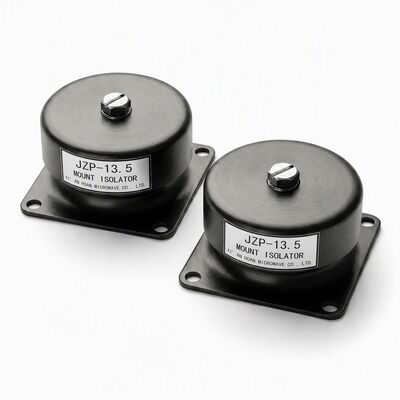

• Параллельные стеки∆ несколько изоляторов, разделяющих нагрузку на одной ноге машины, увеличивая общую емкость с увеличением на 13,5 кг при сохранении той же вертикальной естественной частоты
• Серийные стеки- изоляторы, установленные в вертикальной цепи для увеличения общей способности к отклонению для требований к изоляции с ультранизкой частотой ниже 15 Гц
• Гибридные массивы- сочетания параллельных и серийных элементов, предназначенных для машин с асимметричным распределением массы, таких как горизонтальные расщепленные насосы с смещенными массами двигателя

This modular philosophy eliminates the cost and lead time of custom-engineered isolators for non-standard installations while providing field-adjustable tuning that can be optimized during commissioning rather than guessed at the design stage.

Предотвращение износа и коррозии вала

Микродвижение на интерфейсе вал-подшипник Коррозия от раздраженияДаже амплитуды перемещения ниже 10 микрон, при повторяющихся миллионах раз в деньпостепенно удалять поверхностный материал путем износа клея и цикла окисленияПоглощая энергию притяжения до того, как она достигнет линии вала, изоляторы JZP-13.5 уменьшают амплитуду раздражения на подшипнике до уровня, значительно ниже порога повреждения. Field data from paper mill roll drives retrofitted with JZP-SC1 mounts showed a 60% reduction in bearing replacement frequency over a 36-month observation window compared with rigid-bolted baseline installations.

Технические характеристики на первый взгляд

JZP-13.5 работает с резонансной частотой41.5 ± 5 Гци соотношение затухания≥ 0.13, помещая его твердо в категорию высокого заглушения (C/Cc > 0,10), где усиление при резонансе подавляется до амплитуд, которые не угрожают целостности оборудования.≤ 0,3 ммпри номинальной нагрузке обеспечивает, что допустимые отклонения от расстановки вала сохраняются даже при поглощении изолятором динамической энергии.Импульсы удара 100G(12 последовательных ударов) и несет в себеПродолжительность эксплуатации по проекту 8 летс нулевой деградацией.

Размеры продукта

Технические параметры

Случай применения: Поезда с двигателем-насосом

В типичной промышленной насосной станции электродвигатель мощностью 11 кВт приводит центробежный насос через гибкую связку челюсти.Моторная рама испытывает реакцию моментального крутящего момента примерно 180 N·m почти в три раза превышает рабочий крутящий момент наложенный на спектр вибраций постоянного состоянияПри жестком монтаже, этот преходящий распространяется через основной пластинки в насос всасывающего фланца,вызывая повторяющиеся микро-неправильное выравнивание, которое ускоряет челюстную сцепление вставки износ и насос механической уплотнителя деградацииУстановка изоляторов JZP-13.5 в параллельной конфигурации (два единицы на моторный нож,четыре фута в общей сложности) уменьшает передачу пикового крутящего момента к базовой пластине более чем на 70% при сохранении статического выравнивания в пределах 00,05 мм

Рекомендуемые конфигурации

Технология изолятора в Сианьхоа, подтвержденные характеристики

• Никакого поползновения и старения в течение номинального срока службы
• Высокий внутренний коэффициент сдерживания для быстрого рассеяния энергии вибрации
• Очень широкий диапазон температур работы без смещения жесткости
• Обширная библиотека стандартизированной геометрии приспособлений
• Быстрое создание прототипов и экономичное производство малых партий
• Прочная монолитная конструкция, подтвержденная ускоренным испытанием срока службы
• Одновременное ослабление ударов и вибраций в одной компактной упаковке
• Устойчив к промышленным химикатам, погружению в морскую воду, озону и УФ-излучению

Часто задаваемые вопросы

Вопрос: Как определить правильную конфигурацию стека для моей машины?
Ответ: Укажите нам общий вес машины, размеры отпечатков и частоты первичного возбуждения (моторные обороты и частота прохода лезвия, если применимо).Наши инженеры-исполнители рекомендуют наложение планов в течение 48 часов, включая прогнозируемые кривые передаваемости.

Вопрос: изменяет ли накладывание естественную частоту системы изоляции?
А: Parallel stacking — connecting multiple isolators under a single machine foot — increases load capacity while preserving the same vertical natural frequency because stiffness and supported mass increase proportionally. Серийное стекание изолирующих элементов, соединенных с конца на конец, увеличивает общую отклонение и снижает эффективную естественную частоту, полезную для изоляции источников возбуждения с очень низкой частотой.

Вопрос: Могут ли эти изоляторы заменить изношенные крепежи OEM на устаревшем оборудовании?
Ответ: Конечно. Мы ведем подробные записи о совместимости размеров для обычных промышленных машин. Если ваш номер части OEM недоступен, отправьте нам образец монтажа болта,доступное разрешение, и нагрузка на крепление, и мы подтвердим установку ¥ часто с стандартным готовым JZP-13.5, не требующим модификации основной пластины.

Вопрос: Каково минимальное количество заказов для оценки в первый раз?
Ответ: Мы принимаем заказы на образцы, начиная с 4 штук, что позволяет вам проанализировать и проверить эффективность изоляции на вашем конкретном оборудовании, прежде чем приступить к объемам производства.

Качество и прослеживаемость

Каждая партия JZP-13.5 сопровождается цифровым сертификатом соответствия, в котором фиксируются индивидуальные измерения резонансной частоты, идентификаторы партий сырья и параметры процесса отверждения.Xi'an Hoan Microwave Co.., Ltd. поддерживает сертификацию ISO 9001:2015 с полностью интегрированной системой менеджмента качества, охватывающей входящие реологические испытания эластомера, измерение измерений в процессе,и окончательная проверка динамической производительности на прибороустройственных трещиночных столах.
