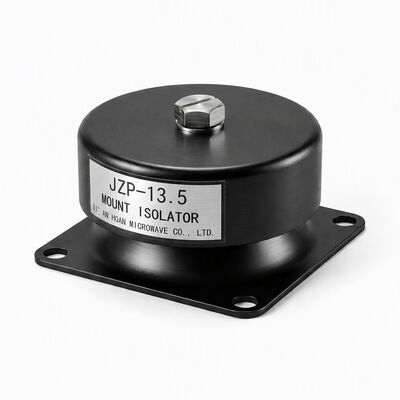

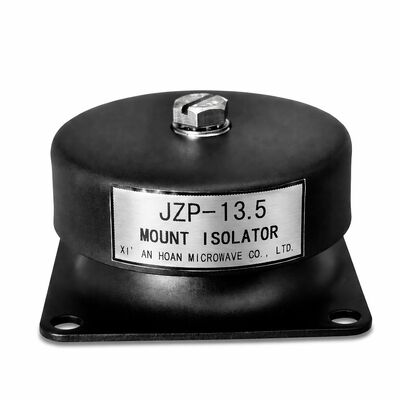

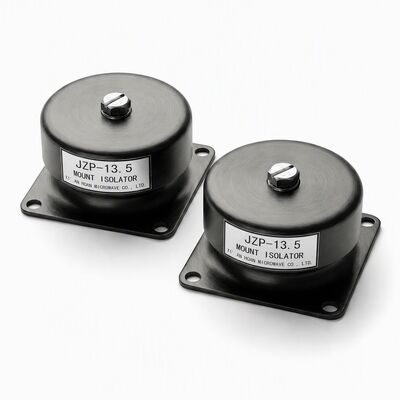

JZP-13.5 Устойчивый к гидролизу высокоэнергетический абсорбционный резиновый амортизатор для морского оборудования

JZP-13.5 Изолятор вибрации с уменьшением трения

JZP-13.5 - это точно калиброванный амортизатор трения, предназначенный для обеспечения надежного контроля вибрации в условиях, когда влага, солёный воздух,и устойчивая влажность разрушают обычные резино-металловые крепежи. Направлен на номинальную нагрузку130,5 кг, эта установка принадлежит семейству JZP-SC1, чья композитная архитектура из металлического эластомера была развернута на морских платформах, прибрежных перерабатывающих заводах, установках HVAC в тропических регионах,и морской техники более десяти лет.

Как смягчение трения защищает прибрежное оборудование

В отличие от пружинных крепежей, которые хранят и высвобождают энергию, создавая остаточные колебания, JZP-135 преобразует входящие вибрации непосредственно в низкокачественную тепловую энергию посредством контролируемого внутреннего трения между его точно сформированным эластомерным ядром и концентрическим металлическим корпусомКаждый цикл механических нарушений поглощается и рассеивается, оставляяпрактически нулевой отскокЭтот механизм особенно полезен на плавучих платформах и на бортовых вспомогательных системах, где вторичное движение может привести к дрейфу, усталости крепежа,и ускоренная деградация уплотнений.

Устойчивость материалов морского класса

Эластомерная формула включает в себя гидролизные ингибирующие соединения, которые сопротивляются молекулярному разложению при длительном воздействии конденсации, распыливания соленой воды и высокой влажности атмосферы.Независимое испытание на солёную туманность подтверждает, что смещение коэффициента затухания сохраняется в пределах ± 5% после 1, 000 часов ускоренного моделирования морской атмосферы в сочетании с рабочей температуройот -45 °C до +65 °C, JZP-13.5 delivers consistent isolation performance from Arctic offshore wind-farm cabinets to equatorial compressor stations where daytime ambient temperatures routinely exceed 45 ℃ with near-saturated relative humidity.

Профиль изоляции широкополосной связи

Геометрия JZP-SC1 настроена на резонансную частоту41.5 ± 5 Гцс соотношением затухания более 0,13, обеспечивая эффективное ослабление в широком спектре возбуждения.Низкочастотные структурные колебания обычные на палубах судов и поднятых платформах во время умеренного состояния моря сдерживаются без пика усиления, типичного для слабо сдерживаемых пружинных изоляторовОдновременно высокочастотные гармонические сигналы от обмоток двигателей, насосных винтов и поршней компрессоров изолируются, прежде чем они распространяются в соседние переборки или приборные стойки.

Срок службы и эксплуатация без обслуживания

Назначен для8 летнепрерывной работы с документированной записью нулевого ползания и нулевого старения в образцах, возвращенных на поле, JZP-13.5 не требует смазки, не требует повторного тока,и нет запланированной замены в течение срока эксплуатации большинства промышленных оборудованийУстройство выдерживаетИмпульсы удара 100G(12 последовательных событий) без постоянного набора, обеспечивающего щедрый марж безопасности для обработки переходных элементов во время транспортировки, установки и аварийных сценариев отключения.

Размеры продукта

Технические параметры

Типичные сценарии развертывания

• Оффшорная платформа HVAC компрессорные скольжения✓ где солевой туман и непрерывные круглосуточные рабочие циклы требуют коррозионной изоляции с нулевым обслуживанием окон доступа
• Прибрежные насосные станции для опреснения- защищать высокоскоростные центробежные насосы от структурного резонанса при одновременном сопротивлении ухудшению эластомера, вызванному хлоридом
• Генераторные комплекты для тропических регионов- сохранение стабильности выравнивания в среде, где суточные колебания температуры превышают 20 °C при накоплении конденсата внутри помещений
• Судовые вспомогательные машины- поглощение вибраций, передаваемых корпусом, без усиления низкочастотного движения, вызванного прокруткой, через интерфейс крепления
• Оборудование для наблюдения за расширением моста- изолировать чувствительные акселерометры и датчики перемещения от возбуждения широкополосным доступом, вызванного движением в влажной среде над водой

Технология изолятора в Сианьхоа, подтвержденные характеристики

• Никакого поползновения и старения в течение номинального срока службы
• Высокий внутренний коэффициент сдерживания для быстрого рассеяния энергии вибрации
• Очень широкий диапазон температур работы без смещения жесткости
• Обширная библиотека стандартизированной геометрии приспособлений
• Быстрое создание прототипов и экономичное производство малых партий
• Прочная монолитная конструкция, подтвержденная ускоренным испытанием срока службы
• Одновременное ослабление ударов и вибраций в одной компактной упаковке
• Устойчив к промышленным химикатам, погружению в морскую воду, озону и УФ-излучению

Часто задаваемые вопросы

Вопрос: Как работает JZP-13.5 в постоянно влажной среде?
О: Гидролизоустойчивое эластомерное соединение сохраняет полную механическую спецификацию после длительного воздействия пресной воды, морской воды и атмосферы с высокой влажностью.Испытания в камере солевого тумана показывают стабильное заглушение по 1,000 часов ускоренной морской атмосферы.

Вопрос: Реалистичен ли указанный 8-летний срок службы для использования на открытом воздухе на побережье?
Ответ: Да, полевые образцы, полученные из морских установок в Юго-Восточной Азии, показывают удержание коэффициента амортизации более 95% на 8-летнем этапе инспекции.с нулевым количеством случаев изменения измерений, связанных с ползанием, или деламинации склеивания.

Вопрос: Может ли этот изолятор быть сконфигурирован для нагрузки свыше 13,5 кг?
Ответ: Для достижения более высокой общей грузоподъемности можно расположить параллельно несколько агрегатов JZP-13.5.Мы рекомендуем перейти на вариант JZP-15-SC1 в пределах того же измерения..

Вопрос: Чем отличается амортизация трения от обычной пружинной изоляции?
О: Обычные пружинные изоляторы имеют низкую внутреннюю амортизацию (обычно C/Cc < 0,01), что означает, что они усиливают вибрацию при резонансе и требуют дополнительных амортизационных элементов.Серия JZP-SC1 достигает C/Cc ≥ 0.13 естественным образом через трение материала без необходимости внешних амортизаторов обеспечивая более плоские кривые передаваемости и значительно сокращение времени оседания после переходных событий.

Обеспечение качества

Каждый JZP-13.5 проходит индивидуальную проверку резонансной частоты на калиброванном трещильном столе перед отправкой.Отслеживаемость партии поддерживается с помощью лазерно выгравированных серийных номеров, перекрестных ссылок на сертификаты партий сырья и записи цикла отвержденияXi'an Hoan Microwave Co., Ltd. работает в соответствии с стандартом ISO 9001:2015 по управлению качеством с полной собственной обработкой с помощью ЧПУ, комбинированием эластомера и возможностями экологических испытаний.
