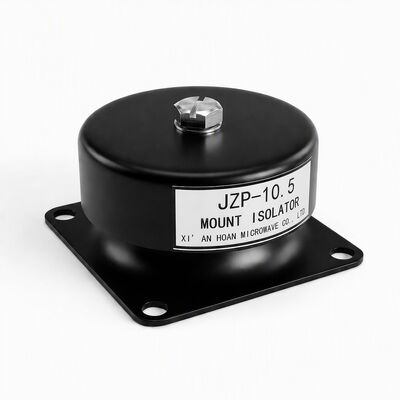

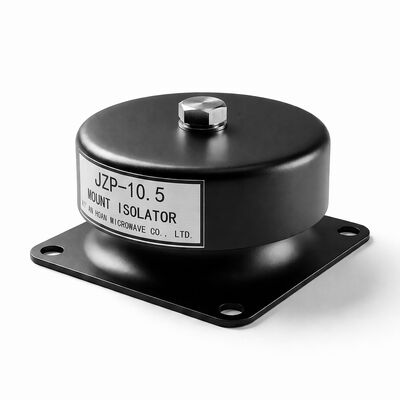

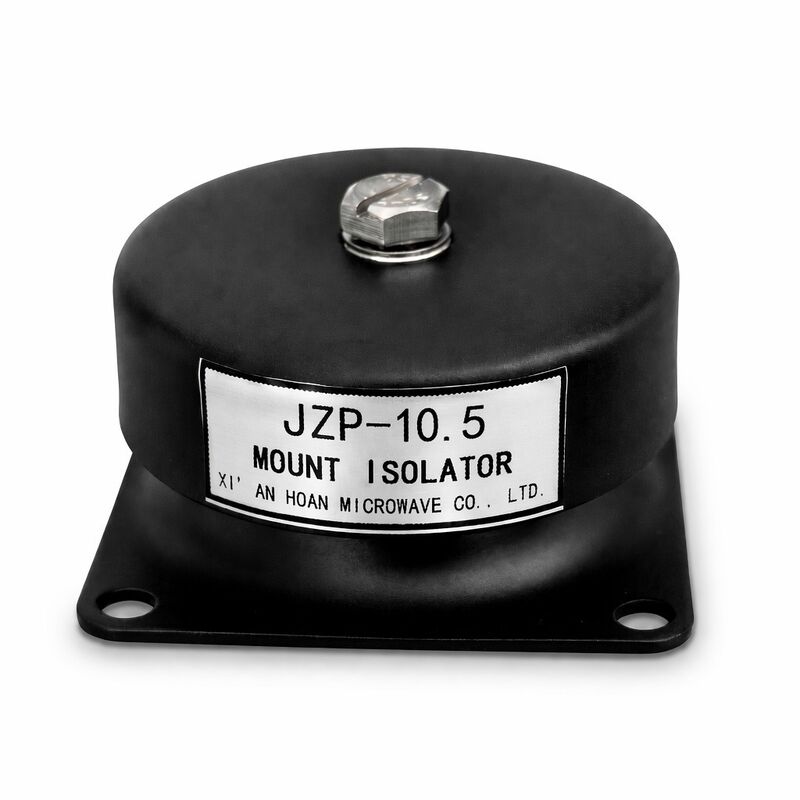

JZP-10.5 Резиновое крепление амортизатора 3D разнонаправленное поглощение нагрузки Антистатический ESD безопасный виброизолятор

JZP-10.5 Многонаправленный ESD-безопасный вибрационный изолятор

ВJZP-10.5Это решение решает конкретную проблему в области высокоточного производства и электроники: необходимостьвибрационная изоляция, работающая из любого направленияпокабезопасное рассеивание электростатических зарядовЕго купольная эластомерная геометрия и проводящая композиция делают его выбором для полупроводниковых инструментов, инспекционного оборудования,и серверной инфраструктуры, где события ESD могут привести к миллионам простоев.

Как работает 3D многонаправленное поглощение

В отличие от обычных цилиндрических крепежей, которые превосходят в осевом сжатии, но резко затвердевают под сдвигом и нагрузками на изгиб, JZP-10.5 используетпрофиль эластомера с сферическим секторомЭта геометрия обеспечивает почти изотропную жесткость, что означает, что реакция крепежа сопоставима, приходит ли вибрация осево, радиально или под любым наклонным углом.Резиновый элемент отклоняется в комбинированном режиме сжатия и стрижки, поглощая энергию через гистерическое заглушение по всем трем трансляционным оси одновременно.5 достигнуты показатели потери передачи вибрации 82-85% на пропускной способности возбуждения 10-500 Гц при загрузке до 50-70% номинальной мощности.

Механизм защиты ЕСД

• Проводящая углеродная сетьПолимер основы NR/CR загружен высокопроводящим углеродным черным при объемной доле, превышающей порог проникновения.формирование непрерывных проводящих путей через эластомерную матрицу без ущерба для механических свойств.
• Противодействие поверхности 104-106 ΩПомещается в статико-диссипативном месте: достаточно проводящей для выделения зарядов в течение миллисекунд (соответствует требованиям ANSI/ESD S20.20 < 2 секунды времени распада от 1000V до 100V),но достаточно сопротивляющийся, чтобы предотвратить опасное течение тока в случае случайного контакта с живыми цепями.
• Постоянное антистатическое свойствоВ отличие от местных антистатических спреев, которые изнашиваются при обращении и очистке, соединение, заполненное углеродом, обеспечивает постоянную защиту от ESD, независимо от влажности, на протяжении всего срока службы продукта.

Производство и соответствие

• Контролируемая смесительная среда Дисперсия углеродного черного достигается с помощью внутреннего смешивания с двумя проходами (типа Банбери) с мониторингом кривой мощности в режиме реального времени для проверки качества дисперсии.Так что каждая партия проходит испытание встроенного сопротивления купона перед формованием.
• IEC 61340-5-1 СоответствиеНаша программа контроля ESD соответствует международному стандарту защиты электронных устройств от электростатических явлений.С каждой поставкой имеются пакеты документации, включающие сертификаты соответствия и журналы сопротивляемости партии..
• ОтслеживаемостьКаждому производственному партию присваивается уникальный код партии, который можно проследить по партиям сырья, параметрам смешивания, записям прессы формования и данным испытаний QC, хранящимся в течение 36 месяцев.

Технические спецификации

Установка и обслуживание

• Убедитесь, что монтажная поверхность электрически подключена к сети заземления ESD объекта (рекомендуется: < 1 Ω к земле)
• Периодически проверяют сопротивление поверхности калиброванным мегомметром в интервале IEC 61340-2-3: каждые 6 месяцев или 2000 часов работы
• Не красьте, не покрывайте и не наносите на резиновую поверхность клея, так как это может снизить проводимость.
• Очищать только изопропиловым спиртом и листом без перьев; очистители на основе растворителей могут экстрагировать антистатические добавки
• Заменить крепежные устройства с физическими трещинами, с постоянным набором, превышающим 15% от первоначальной высоты, или с измерениями сопротивления за пределами диапазона 104-106 Ω.

Приложения в промышленности

• Производство полупроводниковРоботы, обрабатывающие пластины, изоляция литографических инструментов, амортизация вибраций машины CMP в чистых помещениях класса 100/1000
• Сборные линии SMT
• Инфраструктура ЦОДИзоляция серверной стойки, разъединение вибрации массива HDD, установка блока CRAC для предотвращения шума, передаваемого конструкцией
• Медицинская и лабораторнаяЦентрифуга вибрационная изоляция, установка электронного микроскопа на базе, точные балансовые таблицы, платформы для термоцикла PCR
• Испытания и измеренияОсновы координатных измерительных машин (CMM), лазерные интерферометрические таблицы, вибрационночувствительные метрологические оборудования

Сравнительное преимущество

Обычные вибрационные крепежи требуют отдельных заземляющих ремней или проводящих ковров для решения проблем ESD, увеличивающих стоимость, сложность установки и потенциальные точки сбоя.5 объединяет сдерживание вибраций и статическое рассеивание в одно компактное устройство, уменьшая количество BOM и упрощая сборку для производителей оборудования OEM. Его почти изотропный профиль жесткости дополнительно исключает необходимость установки по определенному направлению,позволяет быстрее и более прощающе устанавливать на производственной линии.

Информация о заказе

Доступно из запаса в стандартной конфигурации.соединение на основе силикона для расширенного температурного диапазона, и настройка дюрометра.Запросить образецдля внутренней оценки ∙ мы отправляем наборы оценки в течение 3 рабочих дней. Технические листы данных, 3D CAD-модели (формат STEP/IGS) и сертификаты соответствия доступны по запросу.
