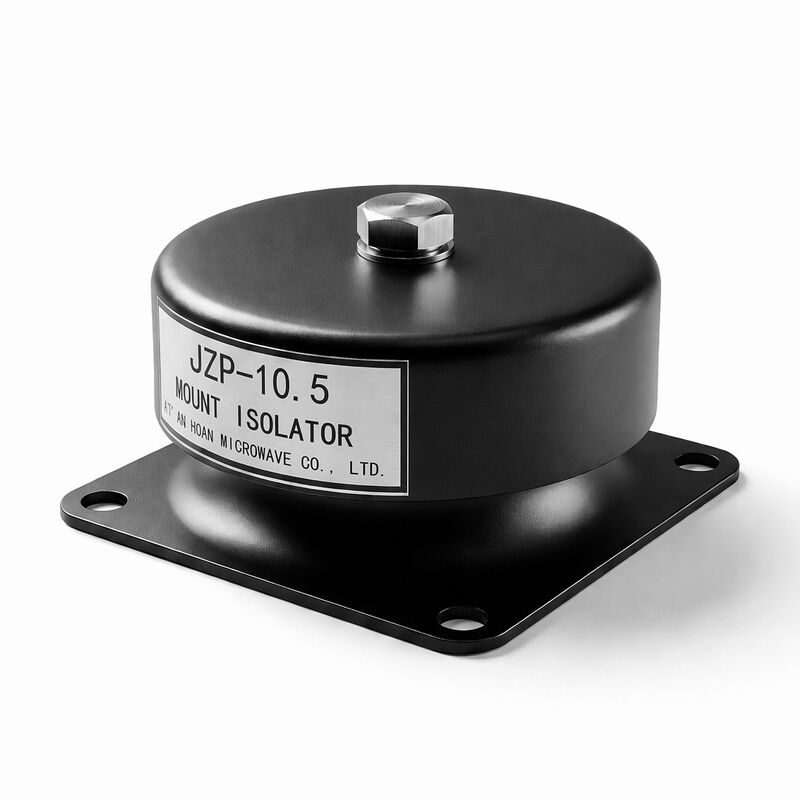

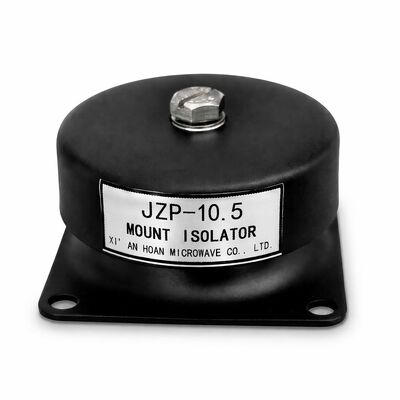

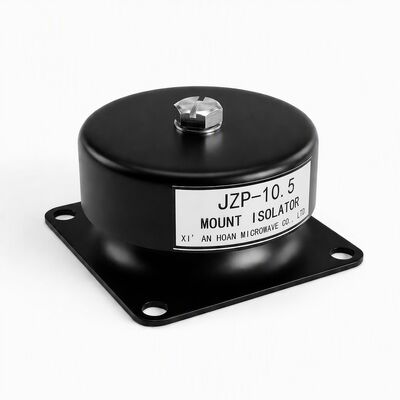

JZP-10.5 Резиновый амортизатор с оптимизированным соотношением динамической и статической жесткости, устойчивый к озоновым трещинам, из натурального каучука (NR), виброизолятор

JZP-10.5 Высокоточный резиновый амортизатор

ВJZP-10.5является высокоточным вибрационным изолятором, предназначенным для промышленного оборудования, требующегостабильные характеристики динамической и статической жесткостиидолгосрочная экологическая долговечностьЕго основной дифференциатор заключается в формулировке NR, которая поддерживает соотношение динамика-статика ≤1.4 - критический параметр, обеспечивающий предсказуемое поведение установки как при постоянных нагрузках, так и при колебаниях, предотвращая резонансный дрейф в вращающихся машинах.

Производственный процесс и обеспечение качества

• Сжатие формованияКаждый блок JZP-10.5 изготавливается с помощью формования под давлением при 150-160°C.достижение полной плотности перекрестного соединения по всему резиновому корпусу для достижения последовательных механических свойств от партии к партии.
• Вулканизированная металлическая связь√ Стальное ядро подвергается предварительной обработке фосфатом цинка и клеевому покрытию Chemlok перед вулканизацией резины,создавая прочность соединения, превышающую 8 MPa значительно выше прочности разрыва самой резины.
• 100% испытания на нагрузкуКаждая партия продукции проходит пробную проверку на предмет кривых статической и динамической жесткости на сервогидравлической испытательной системе MTS, при этом полные записи о прослеживаемости хранятся в течение 36 месяцев.
• Проверка партии озоновой камерыПробы соединений NR из каждой партии подвергаются воздействию озона 50 pphm при 40 °C в течение 72 часов по ASTM D1149, при этом критерием приемлемости является отсутствие видимых трещин.

Технические спецификации

Характеристики производительности

Динамическое соотношение к статическому соотношению ≤1,4 JZP-10.5 является отличительной особенностью в своем классе. this means the mount stiffens by no more than 40% when transitioning from static preload to dynamic excitation — minimizing the shift in system natural frequency that typically plagues generic rubber mountsЭто особенно важно для оборудования с переменной скоростью, где необходимо избегать резонанса в диапазоне рабочих оборотов.

Озоноустойчивая формула NR включает в себя антиозонаторы на основе п-фенилендиамина и микрокристаллический воск, который выходит на поверхность, образуя защитную пленку.Эта защита с двойным механизмом была подтверждена за счет ускоренного выветривания, эквивалентного более чем 5 годам воздействия на открытом воздухе в умеренном климате..

Руководящие принципы установки

• Плоскость поверхности монтажа должна быть в пределах 0,2 мм через отпечаток монтажа
• Крутящий момент: 25-30 Н·м для штыков M10
• Всегда используйте комбинацию плоской стиральной машины и пружинной стиральной машины, чтобы предотвратить ослабление
• Разрешить минимум 5 мм свободного пространства вокруг резинового корпуса для неограниченного изгиба
• Для систем с несколькими креплениями обеспечить распределение нагрузки не более ± 10% от разницы между креплениями.

Типичные применения

• Системы HVACИзолировать компрессоры холодильников, вентиляторы охлаждающих башен и устройства обработки воздуха от конструкций зданий
• Промышленные насосыУменьшить вибрацию, передаваемую трубой, в централизованных и диафрагменных насосах
• Набор генераторовИзоляция под каркасом для дизельных и газовых генераторов до 50 кВА
• Компрессорные станцииИзоляция поршневых и прокатных компрессоров в холодильных и пневматических системах
• Текстильные машины∆ Увлажненный ткацкий стан и вибрация спинного каркаса в производственной среде

Упаковка и перевозка

Стандартная упаковка: индивидуальная коробка с маркой WNRLN с PE-пеной, 50 штук на экспортообразный двустворчатый гофрированный картонный картон (420*320*250 мм, примерно 11 кг брутто).Специальное маркирование и штрих-коды доступны для OEM заказовСтандартная доставка морской перевозкой (FCL/LCL) из портов Шэньчжэня или Гуанчжоу, с возможностью воздушного экспресса для срочных поставок.

Варианты настройки

Мы предлагаем комплектующие настройки твердости (45-70 Shore A диапазон), альтернативные размеры штанги (M8, M12), нержавеющей стали оборудования для коррозионной среды,и варианты из силиконовой резины для расширенного температурного диапазона (-60°C до +200°C)Минимальные объемы заказов применяются для индивидуальных препаратов.Свяжитесь с нашей инженерной командой.с требованиями к вашему заявлению для индивидуальной рекомендации.
