JZP-8.5 Резиновый амортизатор, допуск на угловое параллельное смещение, крепеж, защита от ослабления резьбы, изолятор

Резиновый амортизатор JZP-8.5 — Допуск угловых и параллельных смещений с системой монтажа против ослабления

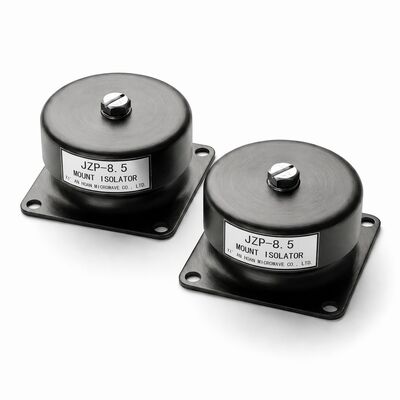

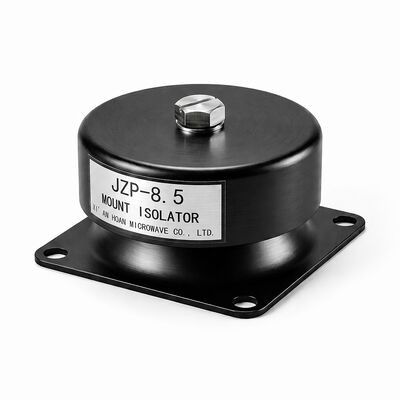

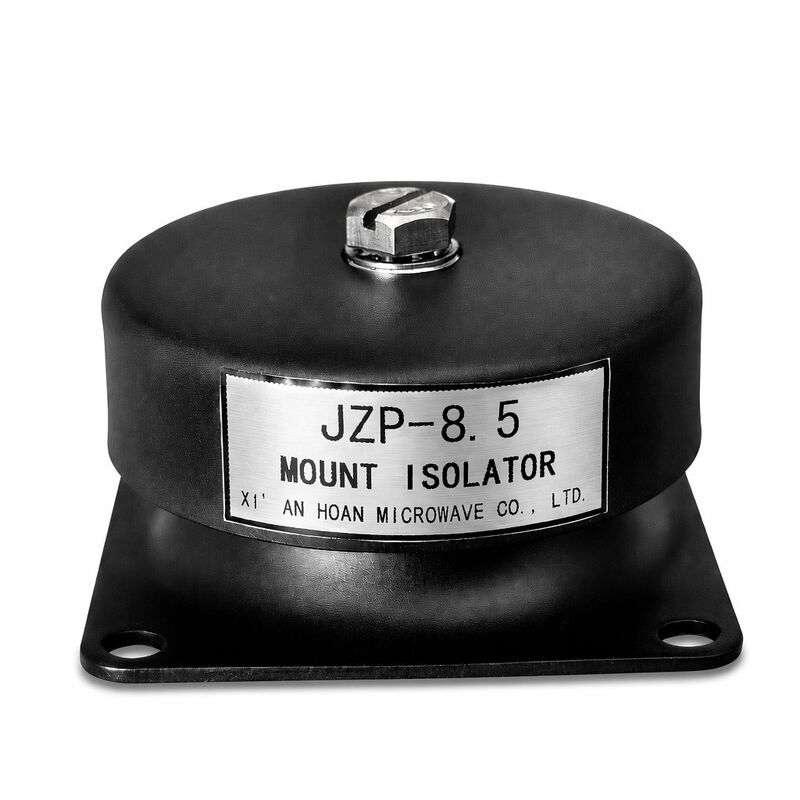

Резинометаллический виброизолятор JZP-8.5 с номинальной нагрузкой 8,5 кг на опору решает две насущные проблемы промышленной виброизоляции: неровность монтажной поверхности и ослабление крепежа при циклической нагрузке. Его эластомерный элемент компенсирует угловые и параллельные смещения при установке, а интегрированная система защиты от ослабления резьбы обеспечивает целостность затяжки в течение длительных интервалов эксплуатации.

Компенсация угловых и параллельных смещений

При монтаже на месте редко встречаются идеально плоские и параллельные монтажные поверхности. Резиновый элемент JZP-8.5 изгибается, поглощая до ±15° углового смещения и ±3 мм параллельного смещения между сопрягаемыми поверхностями. Это устраняет необходимость в прокладках, шлифовке или прецизионной обработке монтажных площадок, сокращая трудозатраты на установку примерно на 30–40% в сценариях модернизации, когда существующая инфраструктура не может быть изменена. Эластомер возвращается к своей первоначальной геометрии после выравнивания и затяжки, гарантируя, что номинальные характеристики изоляции не будут нарушены регулировкой при установке.

Защита крепежа от ослабления и резьбы

Ослабление болтов, вызванное вибрацией, является одной из наиболее распространенных причин отказа изоляторов в эксплуатации. JZP-8.5 решает эту проблему с помощью двойного подхода защиты: стопорная гайка с нейлоновой вставкой, которая сохраняет предварительный натяг при непрерывной вибрации, и приклеенная шайба из стали, которая равномерно распределяет силу затяжки по резинометаллическому интерфейсу. Вместе эти элементы предотвращают как вращательное ослабление, так и заедание резьбы, даже после 10 000+ циклов нагрузки в ускоренных лабораторных испытаниях. Нет необходимости во вторичных герметиках для фиксации резьбы, что упрощает как первоначальную установку, так и будущий доступ для обслуживания.

Данные о производительности JZP-8.5

Подходящие среды для установки

• Фундаменты дизельных и газовых генераторов
• Опоры строительной техники и землеройного оборудования
• Основания судовых силовых установок и вспомогательного оборудования
• Оборудование для переработки и уборки сельскохозяйственных культур
• Промышленные вентиляторы, воздуходувки и вентиляционные установки
• Изоляция привода конвейеров, дробилок и сортировочного оборудования

Рекомендации по установке

Для оптимальной производительности установите JZP-8.5 так, чтобы резиновый элемент находился между опорой оборудования и основанием фундамента. Затяните крепеж M6 с моментом 8–10 Н·м с помощью калиброванного ключа. Интегрированная стопорная гайка с нейлоновой вставкой обеспечивает достаточный предварительный натяг — не используйте жидкие фиксаторы резьбы, так как они могут химически взаимодействовать с резиновым элементом. Ежегодно осматривайте изоляторы на предмет видимых трещин резины, деформации или остаточной деформации, превышающей 1 мм. Заменяйте любой изолятор, имеющий признаки износа, для поддержания номинальных характеристик виброизоляции.
