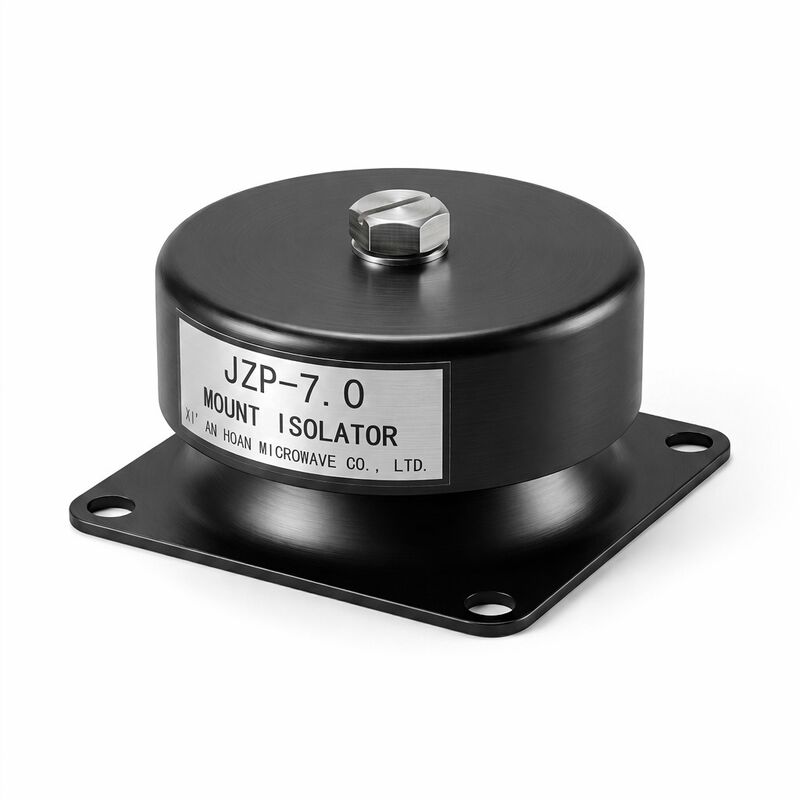

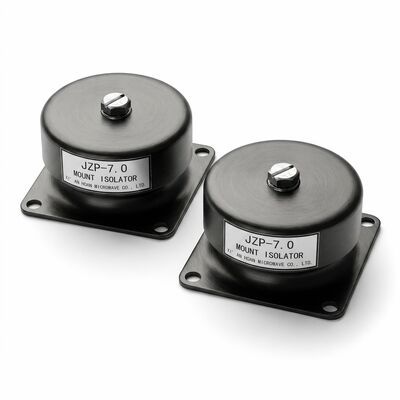

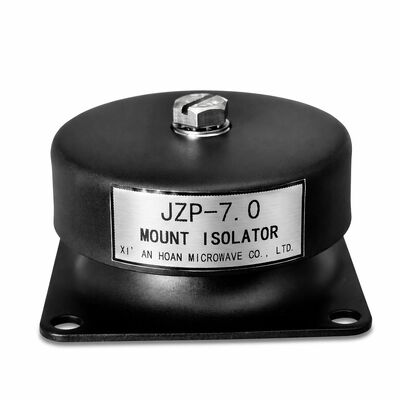

JZP-7.0 Резиновый амортизатор с низким уровнем сжатия, постоянная эластичность, оптимизированный коэффициент демпфирования для тяжелой техники

Антивибрационная опора JZP-7.0 из прочной резины — разработана для длительной работы под нагрузкой

В условиях непрерывной промышленной эксплуатации экономические потери от деградации опор выходят далеко за рамки стоимости самого компонента. Когда виброизолятор теряет высоту из-за остаточной деформации, смежное оборудование смещается из положения соосности — приводные валы приобретают угловое рассогласование, изменяется натяжение ремней, а фланцевые соединения подвергаются циклической усталости. JZP-7.0 устраняет эту цепочку отказов в корне благодаря Низкой остаточной деформации для постоянной эластичности резиновой смеси, которая сохраняет более 92% своей первоначальной свободной высоты после длительной статической нагрузки, что подтверждено по методу ASTM D395, метод B, при температуре 70°C в течение 22 часов. Это обеспечивает предсказуемую геометрию машины в течение межсервисных интервалов, измеряемых годами, а не месяцами.

Структура материала и предотвращение остаточной деформации

Производительность JZP-7.0 с остаточной деформацией ≤ 8% достигается не только за счет чрезмерной плотности сшивки, которая ухудшила бы характеристики демпфирования, но и благодаря сбалансированной системе вулканизации с использованием полу-EV-отверждения с серосодержащими ускорителями. Это создает сеть, в которой преобладают моносульфидные и дисульфидные сшивки, устойчивые к остаточной деформации под длительным сжимающим напряжением, сохраняя при этом гистерезисное рассеивание энергии, необходимое для виброгашения. Вторичная армирующая фаза осажденного диоксида кремния, обработанная бифункциональными органосилановыми связующими агентами, обеспечивает дополнительное упругое восстановление без перегрева, связанного с использованием технического углерода при эквивалентных уровнях армирования.

Оптимизированное соотношение демпфирования — инженерный компромисс

Распространенное мнение гласит, что более высокое демпфирование всегда улучшает изоляцию. На практике чрезмерное демпфирование снижает ослабление передаточной функции на частотах, значительно превышающих резонанс. Оптимизированное соотношение демпфирования JZP-7.0 в диапазоне 0,18–0,22 представляет собой намеренно выбранную оптимальную точку: достаточное гистерезисное демпфирование для ограничения резонансного усиления до коэффициента передачи менее 3,0 на собственной частоте, при сохранении наклона спада примерно -12 дБ на октаву в зоне изоляции. Этот баланс особенно эффективен для машин, генерирующих широкополосные вибрации — поршневых компрессоров, молотковых дробилок и прессов — где одновременно требуется контроль резонанса и ослабление высокочастотных вибраций.

Характеристики нагрузки-прогиба

Передаточная функция и эффективность изоляции

Физические и механические характеристики

Методология выбора опоры

1. Определите статическую нагрузку на опору: Разделите общий вес оборудования на количество точек крепления. Добавьте 15% запас для динамических нагрузок и неравномерного распределения веса.
2. Проверьте целевую собственную частоту: Для эффективной изоляции частота возмущения должна превышать собственную частоту опоры в √2 раз (примерно 1,4). Собственная частота JZP-7.0 в диапазоне 10–14 Гц при номинальной нагрузке требует минимальной частоты возмущения 15–20 Гц для начала изоляции.
3. Проверьте прогиб: Убедитесь, что статический прогиб 3,8 мм при нагрузке 800 кг приемлем для данного применения. Оборудование с точной центровкой может потребовать ограничителей прогиба — свяжитесь с отделом проектирования для индивидуальных конфигураций.
4. Проверьте воздействие окружающей среды: Убедитесь, что диапазон температур от -40°C до +120°C, профиль химического воздействия и условия УФ/озона находятся в пределах возможностей резиновой смеси NR/SBR. Для агрессивных химических сред обратитесь к руководству по химической стойкости.

Система контроля качества производства

Каждая партия продукции JZP-7.0 проверяется с помощью: реометрической характеристики вулканизации смеси для подтверждения кинетики сшивки, соответствующей сертифицированной эталонной партии; статистического контроля процесса на образцах остаточной деформации при 100% выборке по уровню AQL 1.0, уровень II; проверки динамической жесткости при нагрузке 800 кг на сервогидравлическом испытательном стенде; и 100% визуального осмотра с использованием калибров для проверки размеров. Цинкованные стальные компоненты проходят проверку на коррозионную стойкость в нейтральном солевом тумане в течение 48 часов на партию перед сборкой. Сертификаты соответствия, документирующие эти проверки, архивируются по номеру партии и доступны для аудита заказчиком в течение 48 часов с момента запроса.

Примечания по применению и проектированию

JZP-7.0 рекомендуется для установок, где экономическая стоимость деградации опор превышает дополнительную стоимость конструкции с низкой остаточной деформацией. Типичные примеры включают: изоляцию штамповочных прессов, где допуски на соосность станины и ползуна составляют менее миллиметра; пакеты поршневых компрессоров, поставляемые в виде предварительно отцентрированных салазок; и генераторные установки, установленные в удаленных местах, где визиты для обслуживания редки и дороги. Во всех случаях предсказуемое долговременное сохранение геометрии JZP-7.0 устраняет необходимость в периодической регулировке и снижает общую стоимость владения по сравнению с обычными опорами, требующими замены каждые 2–3 года при непрерывной эксплуатации.
