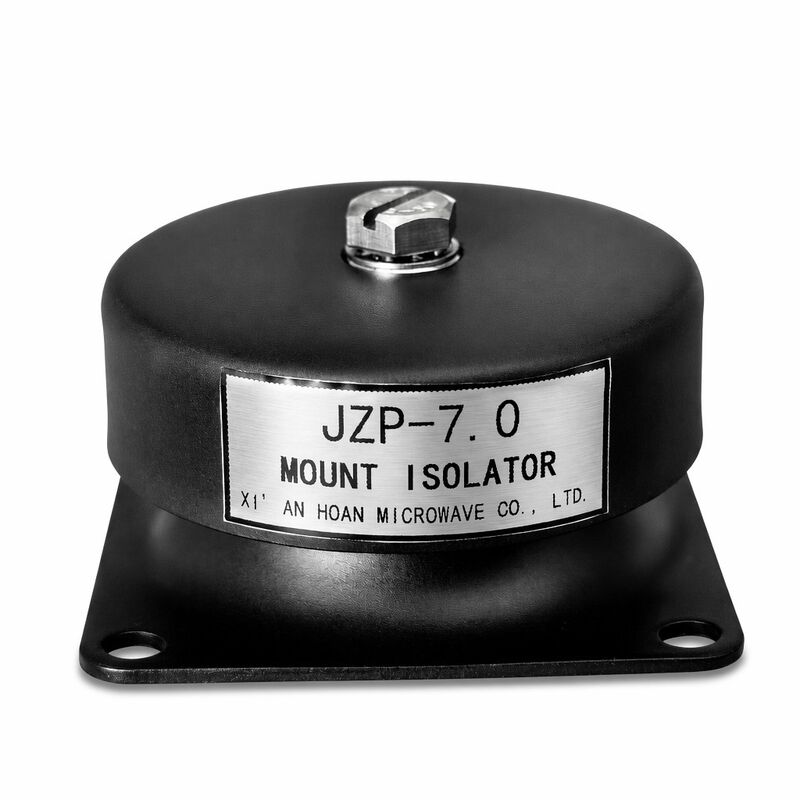

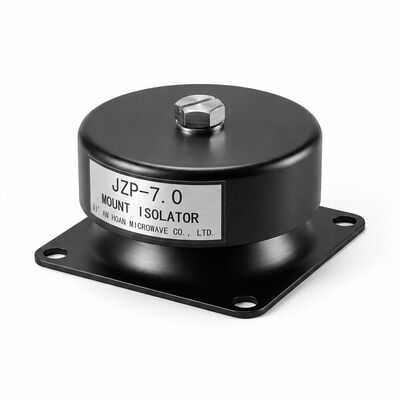

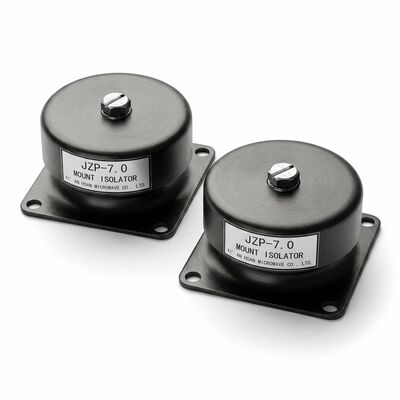

Резиновый амортизатор JZP-7.0, испытанный на усталость 1000000+ циклов, встраиваемый демпфер для модернизации устаревшего оборудования

Резиновый амортизатор JZP-7.0 с длительным сроком службы — создан для модернизации устаревшего оборудования

Когда критически важной производственной машине 15–25 лет, а ее оригинальные виброизоляторы больше недоступны, команда технического обслуживания сталкивается с тремя неприятными вариантами: заплатить за изготовление на заказ со сроками выполнения 8–12 недель, попытаться адаптировать неподходящий амортизатор с неопределенной производительностью или принять сниженную изоляцию и ускоренный износ смежных компонентов. JZP-7.0 устраняет эту дилемму. Проверенный в соответствии с протоколами Испытания на усталость более 1 000 000 циклов и разработанный с учетом Прямая замена для устаревшего оборудования , он представляет собой готовый к установке заменитель, соответствующий наиболее распространенным геометрическим формам монтажного интерфейса без модификации машины.

Подтверждение усталостной прочности — за пределами типового одобрения

Номинальный срок службы JZP-7.0 в миллион циклов — это не одноразовый квалификационный тест на прототипах. Это проверка производственной партии: каждая партия компаунда проходит испытания на усталость образцов при амплитуде деформации 100% в течение 1 000 000 циклов при частоте 2 Гц. Критериями приемки являются отсутствие видимых трещин при увеличении в 10 раз, изменение статической деформации ≤ 5% и отклонение твердости по Шору А ≤ 3 пунктов. Такой подход статистического контроля процесса означает, что номинальная усталостная прочность, указанная в техническом описании, отражает текущее качество производства, а не наилучший лабораторный результат от единственного эталонного образца, изготовленного много лет назад.

Целостность резинометаллического соединения

Наиболее распространенный вид отказа в шпилечных изоляторах — это расслоение по линии соединения между резиновым корпусом и стальной опорной плитой или встроенной шпилькой. В JZP-7.0 используется двухслойная адгезивная система: грунтовочный слой Chemlok 205, нанесенный на стальные поверхности, обработанные пескоструйной обработкой (профиль Sa 2.5, шероховатость 50–75 мкм), за которым следует покровный слой Chemlok 220, нанесенный в течение времени открытого времени грунтовки. Эта система подвергается постотверждению во время вулканизации при 150°C, создавая химическую связь, которая превосходит прочность резины на разрыв. Испытания на разрушение соединения по методу A ASTM D429 проводятся на образцах-ловушках из каждой производственной партии; для приемки партии отказ должен произойти внутри резинового корпуса, а не на адгезивном интерфейсе.

Профиль химической и экологической стойкости

Вклад в акустическое демпфирование

Помимо изоляции структурных вибраций, JZP-7.0 способствует снижению шума на рабочем месте за счет ослабления структурно-передаваемого звука. В типичной конфигурации крепления компрессора с 4 точками крепления замена жестких стальных анкерных болтов на крепления JZP-7.0 снижает передачу структурно-передаваемого шума на 8–12 дБ(А) в октавных полосах частот 100–500 Гц — диапазоне частот, наиболее связанном с воспринимаемым шумом оборудования на производственных площадках. Это акустическое преимущество является вторичным эффектом того же механизма демпфирования, который обеспечивает виброизоляцию, и не требует дополнительной акустической обработки.

Планирование и закупка модернизации

Сравнительная эффективность изоляции

Гарантия и поддержка жизненного цикла

На JZP-7.0 распространяется 24-месячная гарантия от производственных дефектов и преждевременной остаточной деформации, превышающей 15%, при номинальной нагрузке в нормальных условиях эксплуатации. Для проектов модернизации, превышающих 50 единиц, назначается выделенный инженер по применению для обзора существующих спецификаций креплений, подтверждения соответствия размеров и предоставления рекомендаций по последовательности установки. Рекомендации по запасам для технического обслуживания предоставляются на основе истории среднего времени между заменами у клиента, обеспечивая наличие запасных частей без чрезмерных затрат на хранение запасов. Для первоначальной проверки совместимости перед заказом доступно руководство по взаимозаменяемости размеров, охватывающее наиболее распространенные устаревшие типы креплений.

Примеры применения модернизации

JZP-7.0 успешно использовался при модернизации: обрабатывающих центров Haas и DMG Mori с ЧПУ 1998–2008 годов выпуска (опорные крепления M12); оснований компрессоров центробежных чиллеров Carrier и Trane (квадратная площадка 95 мм); винтовых компрессорных установок Ingersoll Rand и Atlas Copco; изоляционных рам печатных машин Heidelberg и Komori; и креплений машин для литья под давлением Arburg и Engel. В каждом случае существующее крепление удалялось, монтажная поверхность очищалась, а JZP-7.0 устанавливался в тот же резьбовой интерфейс внутри основания машины — без сверления, без модификации рамы и с подтвержденными после установки уровнями вибрации, соответствующими или превосходящими спецификации оригинального оборудования.
