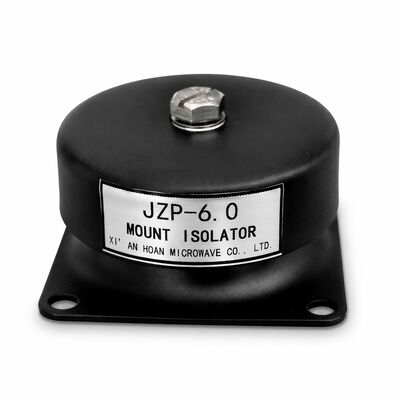

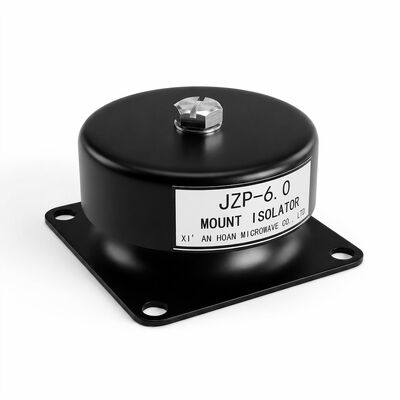

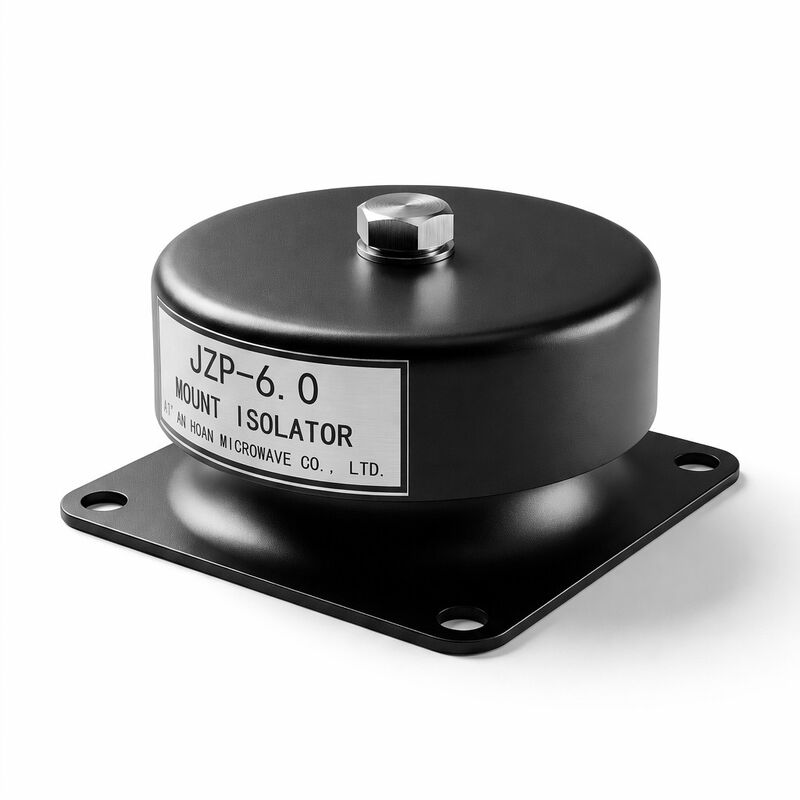

JZP-6.0 Широкий температурный диапазон резиновый амортизатор микровибрации фильтрующий амортизатор для высокоточного оборудования

Виброизолятор JZP-6.0 из резины с широким температурным диапазоном — Прецизионная изоляция, разработанная для экстремальных условий

JZP-6.0 разработан специально для применений, где виброизоляция должна стабильно работать в широком температурном диапазонеШирокий температурный диапазон от -40°C до +120°C. Стандартные резиновые опоры значительно уплотняются при отрицательных температурах и чрезмерно размягчаются в условиях высоких температур, что приводит к непредсказуемому поведению изоляции. JZP-6.0 преодолевает это благодаря термостабилизированному составу NR/SBR, который сохраняет твердость по Шору А 55±5 во всем рабочем температурном диапазоне, обеспечивая предсказуемые характеристики демпфирования независимо от условий окружающей среды.

Инженерная термостабильность

Ключ к термостойкости JZP-6.0 заключается в оптимизации плотности сшивки и антиоксидантном пакете. Система вулканизации с полу-EV (эффективной вулканизацией) создает моносульфидные и дисульфидные сшивки с превосходной термической стабильностью по сравнению с обычными полисульфидными сетками. В сочетании с синергетической антиоксидантной смесью стерически затрудненных фенолов и фосфитных стабилизаторов состав устойчив к окислительной деградации при повышенных температурах, сохраняя эластичность резины при низких температурах. Температура стеклования подавляется ниже -50°C за счет селективного введения пластификатора, предотвращая хрупкость при низких температурах.

Фильтрация микровибраций для датчиков

Чувствительные приборы, включая лазерные интерферометры, электронные микроскопы, координатно-измерительные машины и массивы датчиков на основе MEMS, требуют изоляции от вибраций окружающей среды с амплитудами смещения до 0,01 мм. JZP-6.0 обеспечиваетФильтрация микровибраций для датчиков благодаря своему точно настроенному профилю динамической жесткости. На частотах выше 30 Гц коэффициент передачи снижается ниже 0,1, эффективно ослабляя высокочастотные микровибрации, генерируемые близлежащими двигателями, насосами и пешеходным движением. Опора действует как механический фильтр нижних частот, пропуская только статическую гравитационную нагрузку и блокируя энергию вибрации во всем частотном спектре, релевантном для точных измерений.

Размерные и механические характеристики

Матрица зависимых от температуры характеристик

Характеристики изоляции от микровибраций

Рекомендации по интеграции датчиков и приборов

• Для оптических столов и лазерных платформ: 4-точечная конфигурация крепления с равномерным распределением нагрузки ±5% по всем опорам
• Для КИМ и инспекционных станций: изолировать всю измерительную ячейку, включая массу заготовки и приспособления вместе
• Для испытательных камер датчиков MEMS: опора располагается между источником вибрации (пол/строительная конструкция) и опорной плитой датчика
• Минимальный зазор вокруг опоры: 15 мм радиально для неограниченного бокового смещения
• Управление кабелями: убедитесь, что кабели датчиков имеют петли обслуживания, которые не создают параллельные пути передачи вибрации, минуя опору

Экологические испытания и валидация

Каждый вариант конструкции JZP-6.0 проходит: 1000-часовое термическое старение при 120°C с периодической проверкой динамической жесткости; испытание на холодное выдерживание при -40°C в течение 72 часов с последующим измерением устойчивости к ударным нагрузкам; циклическое термическое воздействие от -40°C до +120°C (100 циклов, выдержка 30 минут); и воздействие солевым туманом согласно ISO 9227 в течение 96 часов на оцинкованную основу. Партийные сертификаты, документирующие результаты этих испытаний, хранятся в системе менеджмента качества и доступны для аудита заказчиком.

Отрасли и области применения

JZP-6.0 применяется в опорных рамах для полупроводниковой литографии, изоляции оптических инспекционных станций, демпфировании лабораторных центрифуг, основаниях медицинского диагностического оборудования, выравнивании прецизионных станков с ЧПУ и контроле вибрации испытательных камер. Любое применение, где колебания температуры совпадают с жесткими требованиями к виброизоляции — от оборудования для логистики в холодных складах до метрологических лабораторий, прилегающих к литейным цехам — выигрывает от инвариантного температурного рабочего диапазона JZP-6.0.
