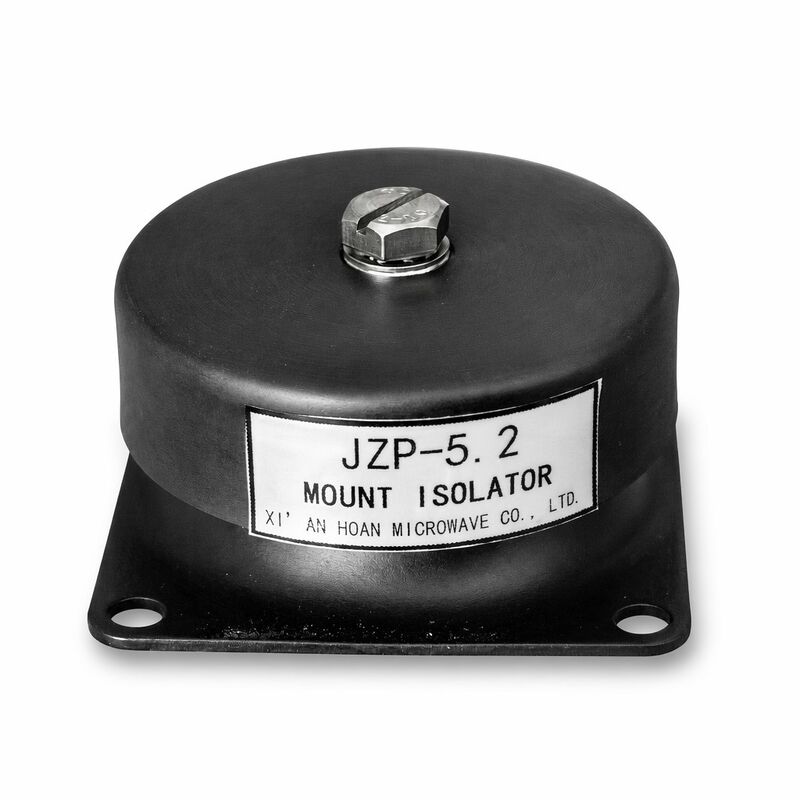

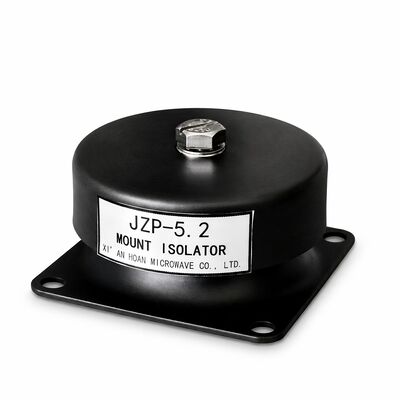

JZP-5.2 Коррозионностойкая шпилька с фаской, резиновый виброизолятор, крепление амортизатора для прецизионной резьбы

Когда резина переживает болт — Недооцененный режим отказа

Спросите любого инженера по техническому обслуживанию, который управляет парком крышных кондиционеров или прибрежных насосных станций: резиновый элемент в Виброизолятора почти никогда не выходит из строя первым. Первым выходит из строя шпилька. Она ржавеет. Гайка заклинивает. Резьба заедает при снятии. И то, что должно было быть 20-минутной заменой оборудования, превращается в 3-часовую работу, включающую угловую шлифовальную машину, проникающую смазку, горелку и — в худших случаях — высверливание сломанной шпильки и нарезание новой резьбы в монтажном отверстии. Изолятор крепления JZP-5.2 был разработан таким образом, чтобы самый быстроразлагающийся компонент — металлическая фурнитура — служил так же долго, как и резина, которую он поддерживает.

Цинково-никелевое покрытие — 5-кратное преимущество по коррозионной стойкости перед стандартным цинком

Стандартное цинковое покрытие (ASTM B633, тип II или III, Fe/Zn 5-8 мкм) десятилетиями было стандартным покрытием крепежа для промышленных резиновых опор. Оно достаточно хорошо работает в помещении. На открытом воздухе или в агрессивных средах оно явно недостаточно. аппаратное обеспечение шпильки часто является первым компонентом, выходящим из строя — раньше механического уплотнения насоса, рабочего колеса и даже чугунного волюты. Покрытие JZP-5.2 Zn-Ni указывается, когда производители насосов отказываются гарантировать отказ опор, связанный с коррозией. JZP-5.2 заменяет обычный цинк щелочной системой цинково-никелевого (Zn-Ni) сплава, содержащей 12-15% никеля по весу в покрытии, с трехвалентным хромовым пассивирующим верхним слоем и тонкопленочным интегрированным смазочным уплотнением. Разница в производительности не является инкрементной — она категориальна:

Для конечного пользователя практическое значение прямолинейно: на наружном конденсационном блоке, расположенном в 500 метрах от океана в субтропическом климате, стандартные оцинкованные шпильки показывают видимую красную ржавчину в течение 8-12 месяцев. Шпильки JZP-5.2 Zn-Ni остаются без коррозии в течение 4+ лет в идентичных условиях — что соответствует или превосходит ожидаемый срок службы самого резинового элемента.

Геометрия направляющей шпильки с фаской — Почему 30 градусов имеют значение

Резьбовые крепежи самоцентрируются только тогда, когда они начинаются прямо. Плоский конец шпильки не обеспечивает никакого направления — первая внутренняя резьба гайки контактирует с первой внешней резьбой шпильки в одной точке, и если угловое выравнивание отклоняется более чем примерно на 1,5 градуса для метрической резьбы M10 с крупным шагом, гайка будет нарезана неправильно, а не самокорректироваться. В полевых условиях — работая над головой, добираясь до корпуса компрессора, в перчатках, при плохом освещении — плоская шпилька — это инцидент с неправильной нарезкой резьбы, который только и ждет своего часа.

АмортизаторВиброизолятора JZP-5.2 прецизионно шлифуется с фаской 30° ±2° (угол включения 60° ±4°) длиной 2,5 мм от кончика шпильки. Это создает коническую направляющую поверхность, которая выполняет две функции одновременно: она уменьшает площадь начального контакта резьбы (снижая крутящий момент, необходимый для первого зацепления) и обеспечивает физический центрирующий пандус, который направляет ось гайки в выравнивание с осью шпильки. В контролируемых испытаниях установки, сравнивающих плоские и фаскованные шпильки M10 под углом 30°, конструкция с фаской уменьшила количество случаев неправильной нарезки резьбы примерно с 8% до менее 0,5% при 500 слепых установках техниками, которые не были проинформированы об испытании.

Детали спецификации резьбы:

Углеродистая сталь 45# — Почему не нержавеющая сталь с самого начала?

Частый вопрос: если проблема в коррозии, почему бы не сделать шпильки из нержавеющей стали 304 или 316? Ответ включает три инженерных компромисса. Во-первых, нержавеющая сталь имеет более низкую предел текучести, чем термообработанная среднеуглеродистая сталь (сталь 45# достигает 355 МПа после нормализации; нержавеющая сталь 304 обычно имеет 205 МПа). Для шпильки M10, которая может испытывать изгибающие моменты из-за несоосности оборудования, более высокая предел текучести обеспечивает значительный запас прочности. Во-вторых, шпильки из нержавеющей стали создают гальваническую пару со стальной рамой оборудования, к которой они прикреплены — рама корродирует жертвенно, что часто хуже, чем коррозия шпильки (шпильку можно заменить; корродированную раму — нет). В-третьих, и это самое главное, процесс вулканизационного склеивания резины и нержавеющей стали значительно сложнее, чем склеивание с углеродистой сталью из-за слоя пассивации оксида хрома на нержавеющей стали — прочность склеивания обычно на 30-40% ниже, что создает новый режим отказа на границе резино-металлического соединения.

Амортизатор JZP-5.2 разработан для осевой (сжимающей) нагрузки с резиновым элементом между поддерживаемым оборудованием и основанием. Предпочтительная ориентация — когда вес оборудования сжимает опору по оси. Горизонтальная (сдвиговая) ориентация допустима при нагрузках до 40% от осевого номинала (максимум 32 кг на опору). Не устанавливайте в натяжение — соединение резина-металл не рассчитано на растягивающие нагрузки. Если применение в натяжение неизбежно, обратитесь в инженерный отдел для получения корпуса захватного типа.Полные механические данные JZP-5.2

Параметр

HVAC жилых помещений морских платформ:

• Соленая морская атмосфера, 24/7. Стандартные опоры требуют замены шпилек при каждом ежегодном плановом техническом обслуживании. Опоры JZP-5.2 продемонстрировали целостность шпилек более 3 лет в испытаниях на платформах Северного моря, сократив время простоя HVAC примерно на 60%.Вентиляторы дымоудаления химических заводов:
• Пары соляной и серной кислот низкой концентрации в атмосфере атакуют цинковое покрытие в течение нескольких недель. Никель в сплаве Zn-Ni обеспечивает гальваническую защиту, которую чистый цинк не может предложить. Циклы замены опор были продлены с 6 месяцев до 24+ месяцев в исследовании случая на хлорно-щелочном заводе в Луизиане.Насосы канализационных подъемных станций:
• Газ H2S над мокрыми колодцами в сочетании с относительной влажностью 95%+ создает сильно коррозионную микросреду. Резиновый виброизолятор аппаратное обеспечение шпильки часто является первым компонентом, выходящим из строя — раньше механического уплотнения насоса, рабочего колеса и даже чугунного волюты. Покрытие JZP-5.2 Zn-Ni указывается, когда производители насосов отказываются гарантировать отказ опор, связанный с коррозией.Скиды CIP (Clean-in-Place) для пищевой промышленности и производства напитков:
• Ежедневные циклы очистки горячей водой и каустической/кислотной средой при 80-85°C создают влажную, химически агрессивную среду вокруг опор насосов и двигателей. Трехвалентный хромовый пассивирующий слой на шпильках JZP-5.2 устойчив к щелочным моющим средствам, которые смывают обычные цинково-хроматные конверсионные покрытия.Вопросы и ответы по эксплуатации в полевых условиях

В: Как проверить толщину Zn-Ni покрытия на полученных деталях?

О: Используйте калиброванный рентгенофлуоресцентный (XRF) измерительный прибор в соответствии с ASTM B568. Измерение следует проводить на гладкой, нерезьбовой части шпильки. Допустимый диапазон составляет 8-12 мкм. Значения ниже 8 мкм указывают на отклонение процесса нанесения покрытия; значения выше 12 мкм могут повлиять на посадку резьбы. Отчет портативного XRF-прибора прилагается к заказам более 500 единиц.
В: Что делать, если мне нужно обрезать или модифицировать длину шпильки в полевых условиях?

О: Обрезка шпильки удаляет Zn-Ni покрытие с обрезанной поверхности и обнажает чистую сталь 45#. Эта поверхность покроется красной ржавчиной в течение нескольких дней в условиях эксплуатации на открытом воздухе. Если полевая модификация неизбежна, нанесите цинкосодержащий состав для холодного цинкования (минимум 93% цинка в сухой пленке по ASTM A780) на обрезанную поверхность в течение 1 часа после обрезки. Обратите внимание, что модификация шпильки аннулирует гарантию от коррозии.
В: Существует ли разница в крутящем моменте между первой установкой и повторной установкой?

О: Да. Интегрированное смазочное верхнее покрытие наиболее эффективно при первой установке. Для повторной установки (та же гайка, та же шпилька, ранее затянутая) уменьшите крутящий момент до 27-32 Н·м, чтобы учесть сниженный коэффициент трения от полированных резьб. При использовании новой гайки на ранее установленной шпильке вернитесь к стандартной спецификации 30-35 Н·м.
В: Как должны быть ориентированы опоры JZP-5.2 — шпилькой вверх, шпилькой вниз или горизонтально?

О:
Амортизатор JZP-5.2 разработан для осевой (сжимающей) нагрузки с резиновым элементом между поддерживаемым оборудованием и основанием. Предпочтительная ориентация — когда вес оборудования сжимает опору по оси. Горизонтальная (сдвиговая) ориентация допустима при нагрузках до 40% от осевого номинала (максимум 32 кг на опору). Не устанавливайте в натяжение — соединение резина-металл не рассчитано на растягивающие нагрузки. Если применение в натяжение неизбежно, обратитесь в инженерный отдел для получения корпуса захватного типа.Запросите сертификаты на Zn-Ni покрытие, отчеты о соответствии размеров шпилек или оптовые цены с указанием сроков поставки, связавшись с нашей командой технического продаж — пожалуйста, укажите детали вашей рабочей среды для индивидуальной рекомендации.
