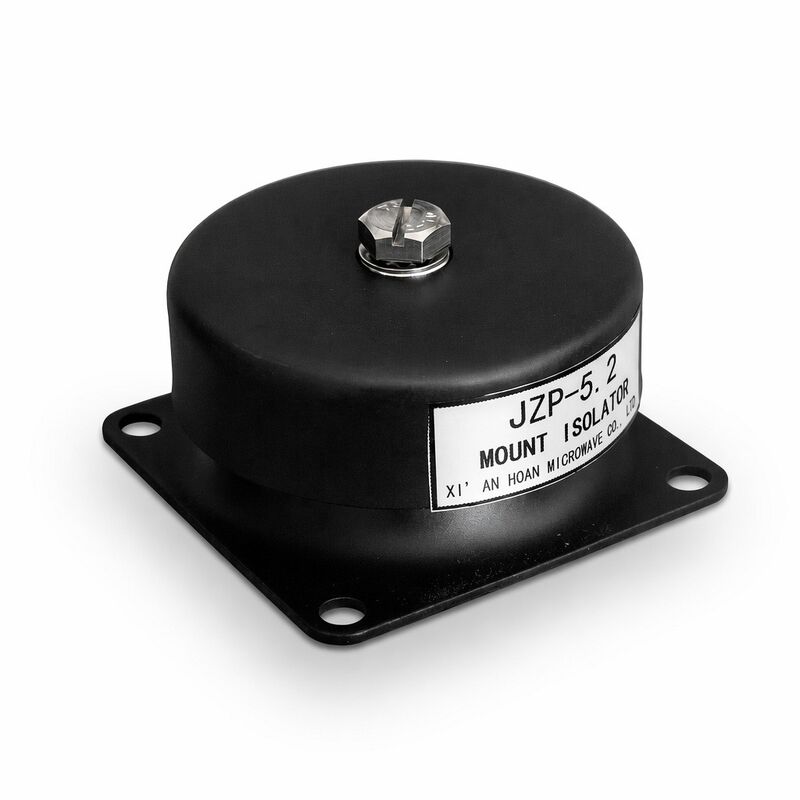

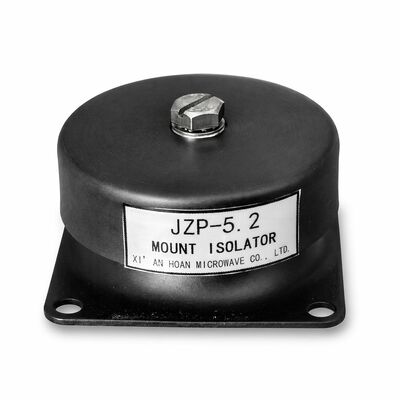

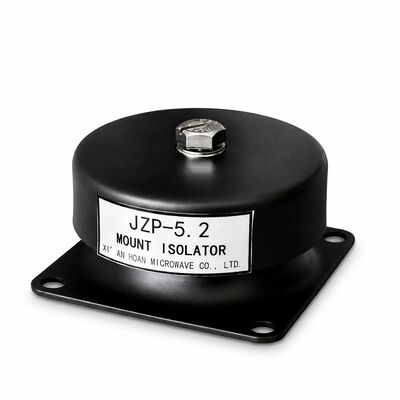

JZP-5.2 Устойчивый к УФ-излучению прецизионный резиновый виброизолятор, крепление для амортизатора для уличного снаряжения

Что происходит при установке резинового крепления для внутреннего применения снаружи?

Цепочка отказов предсказуема и хорошо документирована. В течение 3-6 месяцев непрерывного воздействия наружного воздуха поверхность стандартной натуральной резиныРезиновый виброизолятор покрывается сетью микротрещин — технически называемых озоновым растрескиванием — поскольку атмосферный озон атакует ненасыщенный полимерный каркас. К 12 месяцам УФ-излучение разрушило верхние 0,2-0,5 мм поверхности резины до мелоподобного, деполимеризованного слоя, который выделяет технический углерод в виде черной пыли. К 18-24 месяцам комбинированное воздействие термических циклов, охрупчивания под действием УФ и озоновой атаки изменило динамическую жесткость крепления на 20-35%, что означает, что оборудование, которое оно должно было изолировать, теперь передает вибрацию непосредственно в конструкцию. JZP-5.2Виброизоляционное крепление было специально разработано для прерывания этой цепочки на уровне материала — до того, как она начнется.

Составной материал EPDM/CR с совместной вулканизацией — материаловедение, обеспечивающее долговечность в наружных условиях

Крепления из однокомпонентной резины идут на компромисс: натуральный каучук (NR) обеспечивает отличные динамические свойства, но выходит из строя на открытом воздухе; EPDM обеспечивает превосходную устойчивость к атмосферным воздействиям, но плохую маслостойкость; полихлоропрен (CR) обеспечивает сбалансированную масло- и погодостойкость, но более высокую остаточную деформацию при сжатии. JZP-5.2Крепление-изолятор использует смешанный состав EPDM/CR с совместной вулканизацией примерно в соотношении 60:40 по весу, вулканизированный в одном цикле формования. Это не двухслойный ламинат — полимеры смешиваются на стадии компаундирования и сшиваются одновременно, создавая однофазный материал, который наследует долговечность EPDM в наружных условиях и механическую прочность CR.

Ключевые свойства эластомерного компаунда JZP-5.2:

Обратите внимание, что JZP-5.2 жертвует примерно 15-20% максимальной прочности на растяжение чистого крепления из NR в обмен на 20-кратное улучшение озоностойкости и 5-кратное улучшение стабильности жесткости после УФ-старения. Для наружных установок это подавляюще выгодный компромисс — прочность на растяжение редко является ограничивающим фактором в применении виброизоляции, но дрейф жесткости напрямую ухудшает характеристики изоляции.

Отсутствие воздушных карманов — объяснение формования методом трансферного литья под вакуумом

При традиционном компрессионном формовании устойчиво как к УФ-излучению от отраженного от воды солнечного света, так и к случайному контакту с топливом и маслом — условиям, которые одинаково разрушают чистый EPDM (плохая маслостойкость) и чистый NR (плохая УФ-стойкость)., предварительно взвешенный резиновый заготовку помещают в открытую форму. Когда форма закрывается, воздух, запертый между резиной и стенками формы, имеет только один путь выхода — через линию разъема. В сложных геометрических формах с глубокими вытяжками, ребрами или встроенными металлическими вставками неизбежно остается некоторое количество воздуха, образуя внутренние пустоты размером от 0,1 мм² до нескольких мм² в поперечном сечении.

Эти пустоты не безвредны. Каждая пустота действует как концентратор напряжений: при сжатии крепления стенки пустоты испытывают концентрацию деформации в 2-4 раза выше, чем основной материал. При циклической нагрузке с частотой 10-30 Гц (типичной для вращающегося оборудования) пустота становится местом зарождения усталостной трещины. JZP-5.2Резиновый виброизолятор устраняет этот режим отказа с помощью вакуумного трансферного формования:

1. Размещение заготовки: Точно взвешенная заготовка из компаунда EPDM/CR помещается в загрузочный бункер, а не в форму.
2. Вакуумирование: Перед впрыском закрытая форма вакуумируется до -0,095 МПа в течение 10 секунд, удаляя практически весь воздух из объема формы.
3. Трансферное впрыскивание: Компаунд впрыскивается через систему каналов в вакуумированную форму при температуре 85 ± 5 °C под усилием смыкания 200 тонн. Поскольку нет воздуха, который нужно вытеснять, резина заполняет каждый контур формы — включая поднутрения вокруг приклеенной металлической вставки.
4. Проверка методом C-сканирования: Каждое изделие проходит автоматизированную станцию ультразвукового C-сканирования с частотой 5 МГц. Система отмечает любое внутреннее отражение, превышающее эквивалент плоского донного отверстия размером 0,3 мм². Предел допустимого качества партии (AQL) 0,65% соблюдается согласно ISO 2859-1.

Физические характеристики JZP-5.2

Условия установки, где JZP-5.2 превосходит стандартные крепления

• Крепления вентиляторов охлаждения инверторов солнечных батарей на крыше: Круглосуточное воздействие солнца при повышенной температуре (температура окружающей среды на крыше может достигать 70 °C в день с температурой 35 °C).Виброизоляционное крепление предотвращает передачу вибрации от дисбаланса вентилятора в корпус инвертора, выдерживая многолетнее воздействие УФ-излучения.
• Шкафы управления дорожным движением на обочине: Комбинированное воздействие УФ-излучения, выхлопных газов автомобилей (прекурсор озона), зимнего распыления дорожной соли и круглосуточной вибрации от проезжающих тяжелых транспортных средств. Крепления JZP-5.2 изолируют электронный блок от вибрации, передаваемой от земли.
• Насосные станции в сельском хозяйстве (установки в полевых условиях): Прямое солнце, дождь, брызги поливной воды с растворенными удобрениями (слабокислые) и перепады температур от -10 °C зимних ночей до +50 °C летних дней.
• Насосы для перекачки топлива у марины и причала:Амортизирующее крепление устойчиво как к УФ-излучению от отраженного от воды солнечного света, так и к случайному контакту с топливом и маслом — условиям, которые одинаково разрушают чистый EPDM (плохая маслостойкость) и чистый NR (плохая УФ-стойкость).Часто задаваемые вопросы для спецификаторов

В: Включен ли отчет C-сканирования в каждую поставку?

О: Сводный сертификат C-сканирования партии, показывающий статус прохождения AQL 0,65%, включен в каждый заказ на более чем 200 единиц. Индивидуальные изображения C-сканирования доступны по запросу без дополнительной платы для заказов свыше 500 единиц. Для заказов менее 200 единиц сертификат партии подтверждает, что было проведено 100% инспекции C-сканирования и AQL был достигнут.
В: Каков срок хранения не установленного JZP-5.2?

О: При хранении в оригинальной упаковке, вдали от прямых солнечных лучей, при температуре 10-30 °C и относительной влажности ниже 70% срок хранения JZP-5.2 составляет 5 лет с даты изготовления (указана на этикетке коробки в формате ГГГГ-ММ-ДД). Ограничивающим фактором является пассивирующий слой цинк-никелевого покрытия на шпильках, а не резиновый компаунд. Изделия, хранящиеся более 5 лет, должны быть проверены на коррозию шпилек перед установкой.
В: Можно ли использовать JZP-5.2 в прямом контакте с морской водой?

О: Резиновый элемент (EPDM/CR) допускает периодический контакт с морской водой без деградации. Однако стандартная цинкованная стальная вставка Q235 не рассчитана на постоянное погружение в морскую воду — ожидайте появления ржавчины в течение 3-6 месяцев при постоянном погружении. Для применений в прибрежной зоне брызг укажите вариант с вставкой из нержавеющей стали 316. Для применений в полном погружении свяжитесь с отделом инжиниринга для индивидуального решения.
Запросите отчеты об испытаниях материалов, сертификаты C-сканирования партии или информацию о ценах для оптовых закупок, связавшись с нашей командой инженеров по применению.
