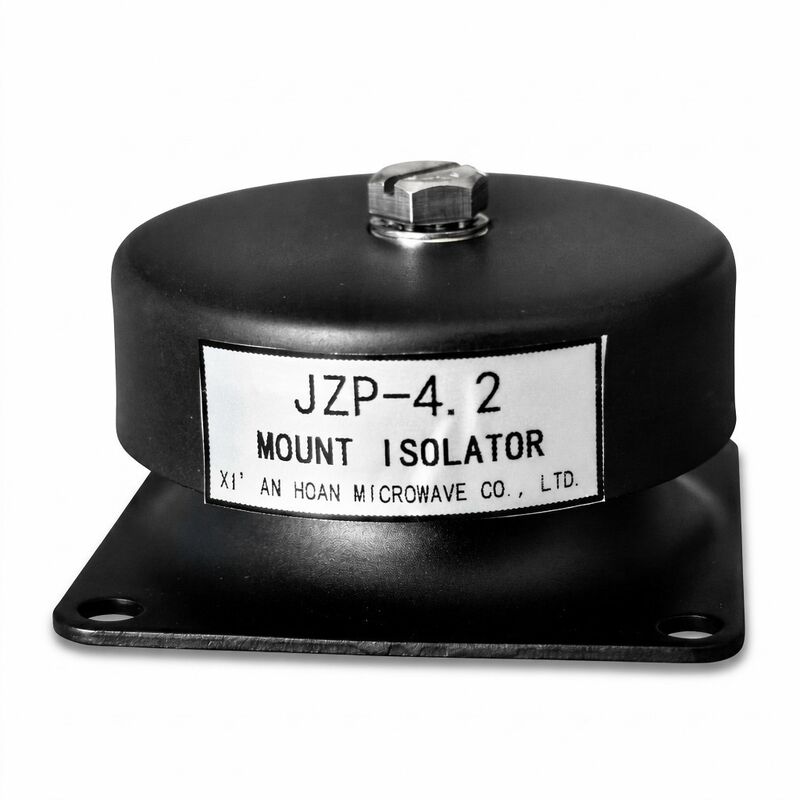

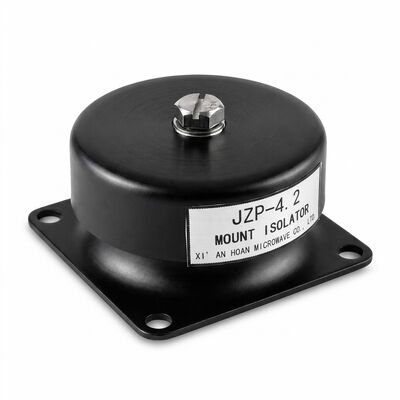

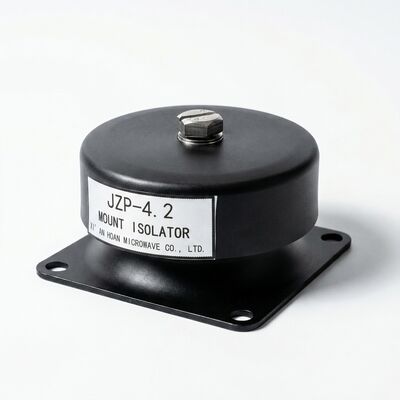

JZP-4.2 Резиновый виброизолятор с высоким коэффициентом сдвига, крепление амортизатора для подавления резонанса оборудования

Почему восстановление при сдвиге определяет долгосрочную эффективность изоляции

Когда виброизолятор подвергается боковым нагрузкам — от пускового момента оборудования, дисбаланса вращающихся масс или внешних толчков во время технического обслуживания — резиновый элемент испытывает деформацию сдвига. Некачественные опоры приобретают остаточную деформацию после многократных циклов сдвига, что приводит к смещению изолируемого оборудования от его первоначального положения. JZP-4.2 разработан с использованием эластомера с высоким коэффициентом восстановления: после 100 000 циклов сдвига при 80% максимального номинального прогиба остаточная деформация составляет менее 0,3 мм — значительно ниже порога в 0,5 мм, который большинство прецизионно выровненных насосных и компрессорных агрегатов могут выдержать без прокладок.

Боковая устойчивость — оборудование остается на месте

Легкое оборудование особенно подвержено боковому смещению, поскольку подвешенная масса мала по сравнению с силами возбуждения. Насосный агрегат массой 35 кг, запускаемый под нагрузкой, может создавать кратковременные боковые силы, превышающие 200 Н в точках крепления. Виброизолятор JZP-4.2 решает эту проблему благодаря соотношению жесткости в боковом и осевом направлениях 0,8:1 — это означает, что боковое смещение лишь немного мягче вертикального сжатия, в отличие от многих цилиндрических опор, где боковая жесткость может быть в 3–5 раз ниже осевой. Результат: оборудование остается по центру опорной плиты без необходимости использования внешних демпферов или направляющих.

Подавление резонанса — решение проблемы легкого оборудования

Легкое оборудование представляет собой уникальную проблему вибрации: масса оборудования настолько мала, что собственная частота колебаний часто попадает в диапазон от 8 до 18 Гц — напрямую совпадая с распространенными скоростями вращения двигателей (1500 и 3000 об/мин соответствуют возбуждению 25 Гц и 50 Гц). Обычный В: Как измеряется восстановление при сдвиге на производственной линии? с низким коэффициентом демпфирования (< 0,05 коэффициента потерь) будет усиливать вибрацию при резонансе, а не подавлять ее, потенциально утраивая или учетверяя передаваемую силу.JZP-4.2 использует частотно-зависимый механизм демпфирования, присущий его эластомерной композиции с наполнителем. При низких частотах (< 15 Гц, включая полосу резонанса системы) коэффициент демпфирования (tan δ) возрастает до 0,18–0,22, обеспечивая эффективное подавление резонанса. При рабочих частотах выше 25 Гц — где работает большинство вращающегося оборудования — tan δ снижается до 0,08–0,12, обеспечивая эффективную изоляцию (обычно снижение вибрации на 85–92% при 50 Гц).

Диапазон частотКоэффициент демпфирования (tan δ)

Общий диаметр

Скиды центробежных насосов (0,5–5 л.с.):

• Три или четыре опоры между опорной плитой насоса-двигателя и рамой скида. Высокое восстановление при сдвиге предотвращает прогрессирующее смещение между валами насоса и двигателя — распространенную первопричину преждевременного отказа механического уплотнения.Лабораторные центрифуги настольного типа:
• Резиновый виброизолятор
• сглаживает вибрацию дисбаланса на частоте 15–30 Гц, не добавляя инерционной массы, которая замедлила бы время снижения скорости при открытии крышки. Боковая устойчивость имеет решающее значение во время переходного этапа раскрутки, когда ротор проходит свою критическую скорость.Вопросы проверки производительности Амортизатор
• изолирует вибрацию компрессора и вентилятора от кронштейнов для монтажа на крыше или стене. Соотношение боковой/осевой жесткости 0,8:1 справляется с боковыми нагрузками, вызванными ветром, без чрезмерных колебаний.Вопросы проверки производительностиВ: Как измеряется восстановление при сдвиге на производственной линии?О: Каждая партия проходит 24-часовой ускоренный тест на ползучесть: 80% максимальной номинальной нагрузки прикладывается в боковом направлении в течение 12 часов при 70°C, затем снимается. Остаточная деформация измеряется индикатором часового типа через 2 часа после снятия нагрузки. Устройства с остаточной деформацией более 0,35 мм отклоняются.

В: Влияет ли температура на соотношение боковой/осевой жесткости?

О: Умеренно. При -25°C соотношение смещается примерно до 0,75:1 (немного мягче в боковом направлении) из-за увеличения модуля упругости резины. При +100°C оно становится около 0,85:1. Соотношение остается в допустимом диапазоне по всей номинальной температурной шкале. Снижение номинальных характеристик не требуется в пределах указанных ограничений.
В: Каков ожидаемый срок службы при непрерывной круглосуточной работе?

О: В контролируемой внутренней среде (15–35°C, сухо, без воздействия химикатов) JZP-4.2 рассчитан на 5–7 лет непрерывной работы до достижения 1,0 мм суммарной ползучести. При наружной или полузакрытой установке срок службы составляет 3–5 лет. Рекомендуется замена, когда общая потеря высоты превышает 2,0 мм (примерно 7% от свободной высоты).
Запросите подробный отчет о динамических испытаниях, организуйте пробную установку на месте или узнайте о ценах на оптовые заказы, связавшись с нашим отделом технического сбыта.
