ЭМС-безопасный немагнитный тросовый изолятор JGX-2228D-665B Крепление для рассеивания кратковременных ударов для прецизионной электроники

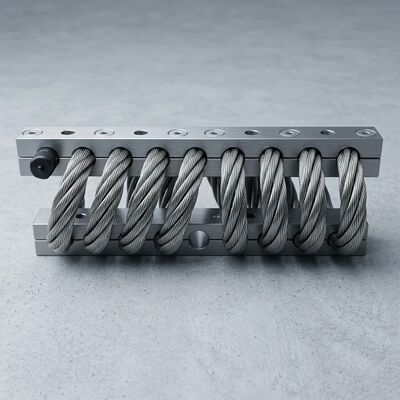

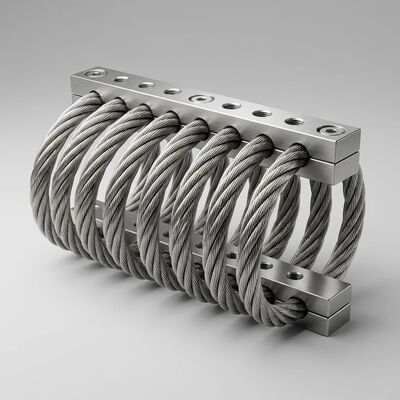

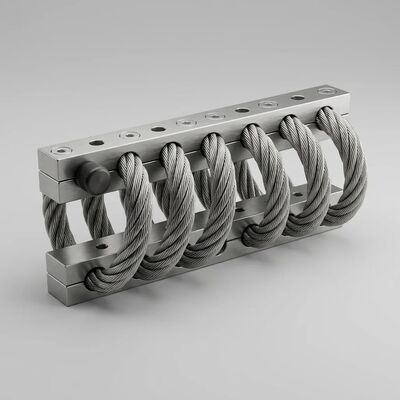

JGX-2228D-665B Экранированный от ЭМС немагнитный виброизолятор из стального троса — Обзор продукта

Виброизолятор из стального троса JGX-2228D-665B разработан специально для применений, где электромагнитная совместимость (ЭМС) и чистота магнитного поля являются критически важными эксплуатационными требованиями. Эта модель из серии JGX-2228 использует многожильный трос из нержавеющей стали AISI 304 диаметром 22,2 мм — в полностью отожженном, немагнитном состоянии — продетый через опорные планки из алюминиевого сплава 6061-T6, образуя 8-витковую спиральную изоляционную сборку с максимальной статической нагрузкой на сжатие 665 кг.

Пружинная функция создается за счет упругости, присущей изгибу троса, предварительно сформированного в спиральную петлю. Каждая петля троса действует как нелинейный пружинный элемент, обеспечивая податливый начальный отклик для виброизоляции, который прогрессивно увеличивает жесткость при возрастающей нагрузке, предотвращая чрезмерные смещения во время ударных воздействий. Функция демпфирования является результатом относительного трения между отдельными проволоками троса. Конструкция 7*19 проволок создает сотни точек контакта между проволоками, где трение Кулона преобразует динамическую механическую энергию в распределенное низкотемпературное рассеивание — чисто пассивный, не требующий обслуживания механизм управления энергией.

Тросы, изготовленные из нержавеющей стали AISI 304 в отожженном состоянии, обладают превосходными водонепроницаемыми свойствами, исключительной коррозионной стойкостью и стабильными, предсказуемыми механическими характеристиками. Благодаря своей коррозионностойкой цельнометаллической конструкции виброизоляторы из стального троса Xi'an Hoan являются экологически стабильными, высокопроизводительными устройствами, на которые не влияют экстремальные температуры, химикаты, масла, озон, УФ-излучение и абразивные среды.

Экранированный от ЭМС и немагнитный дизайн — нулевой электромагнитный след

Традиционные виброизоляторы часто включают в себя черные сплавы, магнитные марки нержавеющей стали или встроенные стальные компоненты, которые могут искажать локальные магнитные поля, генерировать вихревые токи во время меняющихся по времени полей или вызывать пассивные интермодуляционные искажения (PIM) в ВЧ-средах. JGX-2228D-665B устраняет эти риски за счет целенаправленного выбора материалов, обусловленного применением:

• Немагнитный материал троса: Трос из нержавеющей стали AISI 304 поставляется в полностью отожженном состоянии с магнитной проницаемостью (μr), подтвержденной ниже 1,02. На этом уровне материал классифицируется как немагнитный и не вызывает измеримых искажений в диагностических магнитных полях, включая те, которые используются в МРТ-кабинетах (1,5 Тл-7 Тл), электронной микроскопии и установках прецизионных магнитометров.
• Немагнитный материал планок: Алюминиевый сплав 6061-T6 по своей природе немагнитен, с проницаемостью, фактически равной 1,0 (идентичной свободному пространству). Отсутствие ферромагнитных примесей, наведенной намагниченности и остаточной магнитной сигнатуры после воздействия сильных внешних полей.
• Пассивное устройство — нулевые выбросы: JGX-2228D-665B абсолютно не содержит электронных компонентов, двигателей, датчиков и каких-либо активных элементов. Он не генерирует и не излучает электромагнитные помехи в каком-либо частотном диапазоне. В отличие от систем активного подавления вибрации, он не требует источника питания, контроллера, контура обратной связи и не производит шумов переключения или гармонических излучений.
• Отсутствие образования земляных петель: При использовании с твердоанодированными алюминиевыми планками (которые образуют электроизолирующий поверхностный слой оксида алюминия) и опциональными непроводящими втулками JGX-2228D-665B обеспечивает полную гальваническую развязку между изолируемым оборудованием и его монтажной конструкцией. Это предотвращает образование земляных петель, которые являются распространенным источником гула и шума 50/60 Гц в чувствительных измерительных системах.
• РЧ-прозрачность: Цельнометаллическая конструкция использует цветные металлы, которые не взаимодействуют с радиочастотными полями. Открытая спиральная геометрия петель троса также минимизирует любую возможность непреднамеренного отражения РЧ-сигнала или эффектов резонанса полости, которые могут возникнуть с цельнометаллическими конструкциями в ближнем поле антенны.

Технология рассеивания ударных волн

Одним из наиболее сложных сценариев в виброизоляции является управление кратковременными ударными импульсами — кратковременными механическими импульсами высокой амплитуды, которые могут перегрузить обычные демпферы до того, как они успеют отреагировать. JGX-2228D-665B решает эту проблему за счет встроенного многоступенчатого каскада рассеивания ударной энергии, который активируется в течение микросекунд после прибытия фронта волны:

• Несоответствие волнового импеданса: Ударный импульс, распространяющийся через монтажную конструкцию, сталкивается с геометрией петли троса как с резким изменением механического импеданса. Изогнутый многожильный трос представляет собой сложную границу, которая вызывает частичное отражение и преобразование мод входящей волны напряжения — сжимающая мода преобразуется в сдвиговую, сдвиговая — в изгибную, и каждое преобразование моды уменьшает энергию, передаваемую на изолированную полезную нагрузку.
• Многопутевое рассеяние распространения: Внутри пучка из 7*19 проволок троса фронт ударной волны разделяется на несколько путей распространения при движении по отдельным проволокам. Различия в длине пути между внешними и внутренними проволоками вызывают временную дисперсию — резкий импульс высокой амплитуды растягивается в форму волны меньшей амплитуды и большей длительности, которая гораздо менее разрушительна для чувствительного оборудования.
• Демпфирование трением Кулона между проволоками: Когда отдельные проволоки испытывают относительное микроперемещение во время ударного прогиба, трение в каждом контактном интерфейсе между проволоками преобразует кинетическую энергию в тепло. Этот механизм мгновенен, не требует вязкой жидкости и естественным образом масштабируется с амплитудой входного сигнала — более сильные удары задействуют больше точек контакта и производят пропорционально большее рассеивание энергии.
• Нелинейное увеличение жесткости: По мере того как петли троса прогибаются в область более высокой жесткости своей нелинейной пружинной характеристики, возрастающее сопротивление ограничивает максимальный ход и предотвращает механическое касание дна. Переход от зоны низкоскоростной изоляции к зоне высокоскоростной защиты происходит прогрессивно, без резкого скачка силы, характерного для механических демпферов.
• Всенаправленная защита: 8-витковая спиральная конфигурация обеспечивает одновременное рассеивание энергии в осях сжатия, сдвига и вращения. Независимо от направления прибытия ударного импульса, несколько петель троса оптимально ориентированы для перехвата и рассеивания входящей энергии, обеспечивая истинную многоосевую защиту от переходных процессов в одном пассивном устройстве.

Технические характеристики

Планки крепления — выбор материала и обработка поверхности

Материал крепежных планок: Можно выбрать нержавеющую сталь или алюминий. Алюминиевый сплав 6061-T6 является стандартной рекомендацией для приложений, чувствительных к ЭМС, благодаря его собственной немагнитной природе (μr = 1,0) и электрической изоляции, обеспечиваемой твердоанодированным поверхностным слоем. Нержавеющая сталь 304 в отожженном состоянии доступна в качестве опции для высококоррозионных сред, где требуется дополнительная прочность стали — обратите внимание, что отожженная 304 сохраняет немагнитную классификацию (μr < 1,02).

Выбор обработки поверхности алюминиевых крепежных планок:

• Белое анодирование: Обработка поверхности, делающая алюминиевую поверхность тверже самой себя. Цвет белых анодированных алюминиевых крепежных планок остается таким же, как у самого алюминия. Это стандартная обработка поверхности алюминиевых крепежных планок, подходящая для обычных внутренних применений. Примечание: поверхности с белым анодированием могут сохранять некоторую электропроводность.
• Твердое анодирование: Обработка поверхности, делающая алюминиевые крепежные планки намного тверже, чем при белом анодировании. Цвет алюминиевых крепежных планок с твердым анодированием темнее, чем при белом анодировании. Более толстый оксидный слой обеспечивает эффективную электрическую изоляцию между крепежной планкой и корпусом оборудования, предотвращая образование земляных петель. Специальное использование для сложных или особых требований рабочих условий виброизоляторов из стального троса, включая приложения, чувствительные к ЭМС, наружное применение и приложения с высоким износом.

Ключевые характеристики виброизоляторов Xi'an Hoan

• Отсутствие ползучести или старения — стабильные механические свойства на протяжении десятилетий службы
• Высокое внутреннее демпфирование — трение Кулона между проволоками обеспечивает рассеивание энергии, зависящее от амплитуды, без жидкостей или эластомеров
• Очень широкий диапазон температур — надежная работа от -40°C до +120°C без снижения производительности
• Широкий выбор возможных фитингов — различные материалы планок, обработки поверхности, варианты втулок и конфигурации монтажа
• Быстрое и экономичное прототипирование — доступны индивидуальные конфигурации, проверенные на ЭМС, с короткими сроками поставки
• Чрезвычайно прочная конструкция и длительный срок службы — цельнометаллическая конструкция выдерживает физические нагрузки и суровые условия эксплуатации
• Отличная комбинированная изоляция от ударов и вибрации — одно устройство справляется с хронической вибрацией и острыми переходными ударами
• Не подвержен воздействию химических веществ, морской воды, озона, УФ-лучей — подходит для самых требовательных условий эксплуатации
• Пассивный дизайн, безопасный для ЭМС — нулевые электромагнитные излучения, нулевая магнитная сигнатура, нулевое энергопотребление
• Полностью немагнитные материалы — совместимость с МРТ, магнитометрами и электронной микроскопией
• Рассеивание ударных волн — многопутевой каскад энергии обеспечивает защиту от ударов с микросекундной реакцией
• Бесперебойная работа — отсутствие смазки, регулировки или планового обслуживания

Области применения — виброизоляция, безопасная для ЭМС

Часто задаваемые вопросы — Экранированный от ЭМС изолятор JGX-2228D-665B

В: Является ли JGX-2228D-665B действительно немагнитным? Можно ли его использовать рядом с МРТ-сканером?
О: Да. Как трос из нержавеющей стали AISI 304 (отожженное состояние, μr < 1,02), так и планки из алюминиевого сплава 6061-T6 (μr = 1,0) классифицируются как немагнитные материалы. Изолятор не создает измеримых искажений магнитного поля и был выбран для вспомогательного оборудования в аппаратных МРТ-кабинетов. По запросу мы предоставляем сертификаты на материалы, подтверждающие магнитную проницаемость.

В: Чем рассеивание ударных волн отличается от обычного демпфирования вибрации?
О: Обычное демпфирование вибрации направлено на непрерывные колебания меньшей амплитуды. Рассеивание ударных волн нацелено на кратковременные механические импульсы высокой интенсивности. JGX-2228D-665B справляется с обоими благодаря различным механизмам: упругость петли троса изолирует установившуюся вибрацию, в то время как многопутевой каскад трения Кулона между проволоками рассеивает энергию удара в течение микросекунд после прибытия фронта волны. Кривая нелинейной жесткости обеспечивает прогрессивно возрастающее сопротивление, которое предотвращает касание дна при ударе, не жертвуя изоляцией при нормальных уровнях вибрации.

В: Требует ли JGX-2228D-665B электрического заземления или экранирования?
О: Нет. JGX-2228D-665B — это полностью пассивное механическое устройство. Оно не требует электрического питания, заземления или экранирования. Обработка поверхности алюминиевых планок твердым анодированием фактически обеспечивает электрическую изоляцию между оборудованием и монтажной поверхностью, предотвращая образование земляных петель — распространенного источника шума в чувствительных измерительных системах.

В: Может ли JGX-2228D-665B быть настроен для конкретных требований к ЭМС?
О: Да. Наша инженерная команда может настроить материал планок, обработку поверхности, материал втулок и схему монтажных отверстий для удовлетворения ваших конкретных требований к ЭМС, магнитной чистоте и механическим характеристикам. Мы регулярно поставляем индивидуальные конфигурации для производителей медицинского оборудования, производителей полупроводникового оборудования и производителей научных приборов. Свяжитесь с нами с вашими спецификациями для технической консультации.

В: Какая документация доступна для проверки соответствия ЭМС/МРТ?
О: Мы предоставляем сертификаты на материалы по EN 10204 3.1, включая данные испытаний на магнитную проницаемость, сертификат системы менеджмента качества ISO 9001:2015, документацию о соответствии RoHS и маркировку CE, где применимо. Индивидуальные отчеты об испытаниях на конкретные свойства материалов могут быть организованы для программ квалификации OEM.

Информация о компании — Xi'an Hoan Microwave Co., Ltd.

Xi'an Hoan Microwave Co., Ltd. является профессиональным производителем виброизоляторов и креплений, предлагая высококачественные решения по поглощению энергии и виброизоляции для различных коммерческих, промышленных и тяжелых отраслей.

Наша продукция охватывает широкий спектр, включая виброизоляторы из стального троса, эластомерные амортизаторы, фрикционные демпферы и амортизаторы, а также LC-фильтры и компоненты для микроволновой связи. Основанная в 2005 году, с быстрым развитием за два десятилетия, мы выросли до более чем 500 сотрудников, включая более 100 инженеров и технических специалистов. Штаб-квартира компании находится в высокотехнологичной зоне Сианя, провинция Шэньси, Китай, с производственными и научно-исследовательскими мощностями площадью 800 квадратных метров.

В настоящее время мы обслуживаем клиентов в более чем 31 провинции Китая и почти в 25 зарубежных странах, предоставляя решения по виброизоляции для приводов двигателей, систем вентиляции, прессов, лифтов, компрессоров, оборудования химической обработки, железнодорожных и метрополитеновских систем, мостостроения, механического оборудования, крупномасштабного строительства, студий звукозаписи, театров, транспортных средств, судов и промышленного оборудования всех типов.

Свяжитесь с нами сегодня, чтобы узнать, как наши продукты могут принести пользу вашему конкретному оборудованию, или вы можете найти одного из наших многочисленных представителей, чтобы помочь вам удовлетворить ваши потребности в продукции. Мы специализируемся на проектировании изоляции для конкретных применений с особым опытом в области ЭМС-совместимых и магнитно-чистых установок для медицинских, научных и телекоммуникационных сред.

Сертификаты и обеспечение качества

• Система менеджмента качества ISO 9001:2015 — Сертифицировано
• Директива RoHS 2011/65/EU — Соответствует
• Сертификаты на материалы по EN 10204 3.1 — Доступны (включая данные испытаний на магнитную проницаемость)
• Маркировка CE — Доступна по запросу
• Индивидуальная документация по совместимости с ЭМС/МРТ — Доступна для квалификации OEM
