Изолятор троса с нелинейной кривой жесткости JGX-2228D-665B Экологически чистое цельнометаллическое крепление для промышленного оборудования

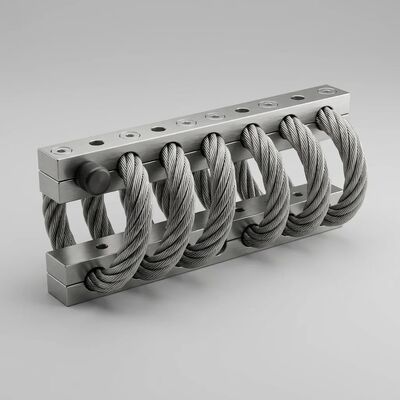

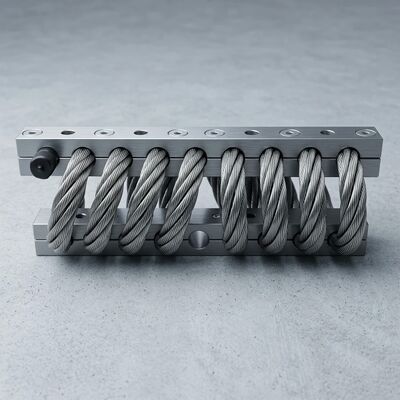

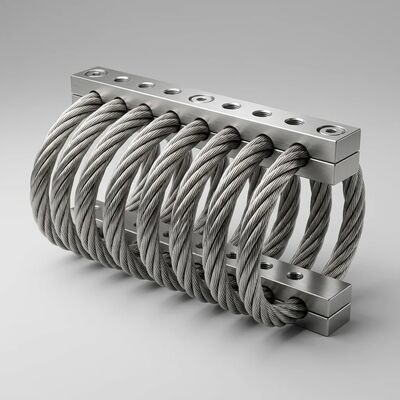

JGX-2228D-665B Виброизолятор из стального троса с нелинейной жесткостью — Обзор продукта

Виброизолятор из стального троса JGX-2228D-665B обеспечивает передовую конструкцию с нелинейной жесткостью для промышленного контроля вибрации и амортизации ударов. Эта модель относится к серии JGX-2228 и использует многожильный трос из нержавеющей стали 304 диаметром 22,2 мм, пропущенный через прецизионно обработанные опорные планки из алюминиевого сплава 6061-T6, образуя 8-витковую спиральную изоляционную сборку, рассчитанную на максимальную статическую нагрузку в сжатии 665 кг.

Пружинная функция создается за счет упругости, присущей изгибу троса, предварительно сформированного в спиральную петлю. По мере деформации изолятора под нагрузкой геометрия троса обеспечивает прогрессивно увеличивающуюся жесткость — мягкую и податливую при малых амплитудах для превосходной виброизоляции, а затем переходящую к более жесткому режиму по мере увеличения деформации для предотвращения ударов о край при ударных воздействиях. Функция демпфирования является результатом относительного трения между отдельными проволоками троса. При динамических нагрузках микроскольжение в сотнях контактных точек между проволоками преобразует кинетическую энергию в низкотемпературное рассеивание, обеспечивая демпфирование, пропорциональное скорости, без необходимости использования гидравлических жидкостей, эластомерных элементов или систем активного управления.

Тросы из нержавеющей стали AISI 304 обладают превосходными водонепроницаемыми свойствами, исключительной коррозионной стойкостью и стабильными механическими характеристиками на протяжении всего срока службы. Благодаря своей коррозионностойкой полностью металлической конструкции, виброизоляторы из стального троса Xi'an Hoan являются экологически стабильными, высокопроизводительными устройствами, на которые не влияют экстремальные температуры, химикаты, масла, озон, УФ-излучение и абразивные среды.

Технология кривой нелинейной жесткости

Определяющим инженерным преимуществом JGX-2228D-665B является его кривая нелинейной прогрессивной жесткости. Традиционные изоляторы с линейной жесткостью вынуждают идти на компромисс в конструкции: достаточно мягкие для изоляции при малых амплитудах и достаточно жесткие для защиты от перегрузки. JGX-2228D-665B решает эту проблему за счет геометрии троса, которая обеспечивает постоянно изменяющуюся жесткость пружины в диапазоне деформации.

Три механизма взаимодействуют для достижения такого поведения:

• Геометрическое упрочнение: По мере деформации предварительно сформированных спиральных петель троса уменьшается эффективный радиус кривизны, изменяя плечо изгибающего момента. Это приводит к прогрессивному увеличению силы, необходимой для каждого дополнительного миллиметра перемещения, создавая встроенный механизм защиты от перегрузки без внешних демпферов или ограничителей хода.
• Компактирование проволок: При увеличении нагрузки сжатия отдельные проволоки в конструкции троса 7*19 перестраиваются и уплотняются, задействуя дополнительные контактные точки между проволоками. Это увеличивает эффективную жесткость изгиба поперечного сечения в зависимости от величины нагрузки.
• Демпфирование, зависящее от амплитуды и активируемое трением: Силовое трение между отдельными проволоками естественно масштабируется с входной амплитудой. Малые вибрации сталкиваются с низким трением для эффективной высокочастотной изоляции; большие ударные воздействия задействуют максимальное трение для быстрого рассеивания энергии. Коэффициент демпфирования варьируется от 0,15 при малой амплитуде до 0,25 при ударных нагрузках.

Полученная характеристика жесткости плавно переходит от зоны изоляции с более низкой жесткостью (оптимизированной для установившихся вибраций в диапазоне 8-50 Гц) к зоне защиты с более высокой жесткостью (предотвращающей чрезмерное смещение при переходных ударных воздействиях с номиналом 20g/11мс полусинусоидального импульса). Такое двухрежимное поведение устраняет необходимость в отдельных ступенях изоляции, снижая сложность системы и занимаемую площадь при установке.

Соответствие экологическим нормам и принципам устойчивого развития — Устойчивый контроль вибрации

Экологическая ответственность является неотъемлемой частью конструкции JGX-2228D-665B. Этот изолятор не содержит резины, эластомеров и синтетических полимеров — материалов, которые со временем деградируют, выделяют микропластиковые частицы и не могут быть экономически переработаны.

• Полная перерабатываемость материалов: Трос из нержавеющей стали AISI 304 (примерно 60% по массе) и планки из алюминиевого сплава 6061-T6 (примерно 40% по массе) полностью перерабатываются через установленные промышленные каналы рекуперации металлов без потери качества. По окончании срока службы два материала легко разделяются и перерабатываются в стандартных потоках переработки, поддерживая цели циркулярной экономики.
• Нулевые выбросы ЛОС: Летучие органические соединения не выделяются при производстве, установке или эксплуатации. Полностью металлическая конструкция изначально не содержит растворителей, пластификаторов и отвердителей, обычно присутствующих в эластомерных изоляторах.
• Соответствие RoHS: Сертифицировано на отсутствие свинца, ртути, кадмия, шестивалентного хрома, полибромированных бифенилов (ПББ) и полибромированных дифениловых эфиров (ПБДЭ) в соответствии с Директивой 2011/65/ЕС.
• Отсутствие ползучести или старения: В отличие от резиновых опор, которые твердеют, трескаются и требуют периодической замены, металлическая конструкция сохраняет постоянные механические свойства неограниченно долго. Типичный срок службы превышает срок службы защищаемого оборудования в 3-5 раз*, что снижает частоту замены и связанные с этим отходы материалов.
• Низкоэнергетическое производство: Процессы формовки троса и механической обработки планок в основном используют методы холодной обработки с относительно низким энергопотреблением по сравнению с процессами литья, литья под давлением или вулканизации, используемыми для эластомерных альтернатив.
• Совместимость с чистыми помещениями: Не выделяет никаких частиц во время работы. Отсутствует какое-либо газовыделение, что делает JGX-2228D-665B пригодным для использования в закрытых помещениях, лабораториях и вентиляционных каналах, где регулируется качество воздуха.
• Смазка не требуется: Механизм демпфирования за счет трения между проволоками является сухим и не требует обслуживания. Никакие смазки, масла или смазочные материалы не требуются на любом этапе жизненного цикла продукта, что исключает еще один источник потенциального загрязнения окружающей среды.

Технические характеристики

Монтажные планки — выбор материала и обработка поверхности

Материал монтажных планок: Нержавеющая сталь или алюминий могут быть выбраны в соответствии с требованиями применения. Алюминиевый сплав 6061-T6 является стандартной рекомендацией для большинства промышленных применений благодаря превосходному соотношению прочности и веса и естественной коррозионной стойкости. Нержавеющая сталь 304 рекомендуется для сильно коррозионных сред, включая морские платформы и предприятия химической промышленности.

Выбор обработки поверхности алюминиевых монтажных планок:

• Белое анодирование: Обработка поверхности, делающая алюминиевую поверхность тверже самой себя. Цвет планок из алюминия с белым анодированием сохраняет тот же цвет, что и сам алюминий. Это стандартная обработка поверхности алюминиевых планок, подходящая для внутреннего применения и общего промышленного использования.
• Твердое анодирование: Обработка поверхности, делающая алюминиевые планки значительно тверже, чем при белом анодировании. Цвет планок из алюминия с твердым анодированием темнее, чем при белом анодировании. Создает плотный оксидный слой с твердостью поверхности более 60 HRC. Специальное применение для сложных или особых условий эксплуатации тросовых изоляторов, включая воздействие наружного воздуха, установки с высоким износом и применения, требующие электрической изоляции между монтажными поверхностями.

Ключевые характеристики виброизоляторов Xi'an Hoan

• Отсутствие ползучести или старения — постоянные механические свойства на протяжении всего срока службы
• Высокое внутреннее демпфирование — трение между проволоками обеспечивает рассеивание энергии, зависящее от амплитуды
• Очень широкий температурный диапазон — надежная работа от -40°C до +120°C без дрейфа жесткости
• Широкий выбор возможных креплений — различные материалы планок, обработки поверхности и конфигурации монтажа
• Быстрое и экономичное прототипирование — индивидуальные конфигурации доступны в короткие сроки
• Чрезвычайно прочная конструкция и длительный срок службы — полностью металлическая конструкция устойчива к физическим повреждениям
• Превосходная комбинированная изоляция от ударов и вибрации — одно устройство справляется как с хроническими, так и с переходными нагрузками
• Не подвержен воздействию химических веществ, морской воды, озона, УФ-лучей — подходит для самых суровых условий
• Нелинейная прогрессивная кривая жесткости — динамически адаптируется к изменяющимся условиям нагрузки
• Полное соответствие RoHS и перерабатываемость материалов — экологически ответственный дизайн
• Бесперебойная работа — нулевая смазка, нулевая регулировка, нулевое плановое обслуживание

Области применения — использование тросовых виброизоляторов

Часто задаваемые вопросы — тросовый виброизолятор JGX-2228D-665B

В: Что делает кривую жесткости JGX-2228D-665B «нелинейной»?
О: В отличие от обычных пружинных или резиновых опор, которые производят постоянное соотношение силы к деформации, геометрия троса JGX-2228D-665B естественным образом обеспечивает прогрессивное увеличение жесткости. При малых деформациях изолятор податлив для превосходной виброизоляции; по мере увеличения деформации жесткость возрастает, чтобы предотвратить удар о край при ударных нагрузках. Это достигается за счет изменений кривизны петель троса и уплотнения между проволоками при увеличении нагрузки — внешние механизмы не требуются.

В: Является ли JGX-2228D-665B действительно экологически чистым и перерабатываемым?
О: Да. Трос из нержавеющей стали и планки из алюминиевого сплава на 100% перерабатываются в стандартных промышленных процессах рекуперации металлов. Устройство не содержит резины, пластика или синтетических полимеров. Оно не выделяет ЛОС, микропластиковые частицы и не требует смазочных материалов. Производственный процесс в основном использует методы холодной обработки с относительно низким энергопотреблением.

В: Какова разница между белым анодированием и твердым анодированием?
О: Белое анодирование обеспечивает умеренное упрочнение поверхности при сохранении естественного цвета алюминия. Твердое анодирование создает гораздо более толстый, плотный оксидный слой (твердость поверхности более 60 HRC) с более темным серым оттенком. Твердое анодирование рекомендуется для наружного применения, установок с высоким износом и применений, требующих электрической изоляции. Оба типа обработки обеспечивают отличную защиту от коррозии.

В: Можно ли использовать JGX-2228D-665B на открытом воздухе или в морских условиях?
О: Да. Полностью изготовленная из нержавеющей стали конструкция троса и планок с твердым анодированием обладает высокой устойчивостью к солевым брызгам, влажности, УФ-излучению и экстремальным температурам. Для наиболее агрессивных морских сред опциональный материал планок из нержавеющей стали 304 обеспечивает дополнительный запас коррозионной стойкости.

В: Как выбрать правильную ориентацию монтажа?
О: JGX-2228D-665B поддерживает ориентации монтажа в сжатии (вертикальная нагрузка), сдвиге/вращении (горизонтальная нагрузка) и сжатии под углом 45° (комбинированная нагрузка). Наши инженеры по применению могут рекомендовать оптимальную конфигурацию на основе веса вашего оборудования, центра тяжести, ожидаемого спектра вибрации и доступного места для монтажа. Свяжитесь с нами с техническими характеристиками вашего оборудования для получения подробной рекомендации.

Информация о компании — Xi'an Hoan Microwave Co., Ltd.

Xi'an Hoan Microwave Co., Ltd. является профессиональным производителем виброизоляторов и опор, предлагая высококачественные решения по поглощению энергии и виброизоляции для различных коммерческих, промышленных и тяжелых отраслей.

Наша продукция охватывает широкий спектр, включая виброизоляторы из стального троса, эластомерные амортизаторы, фрикционные демпферы и амортизаторы, а также LC-фильтры и компоненты для микроволновой связи. Основанная в 2005 году, с быстрым развитием за два десятилетия, мы выросли до более чем 500 сотрудников, включая более 100 инженеров и технических специалистов. Штаб-квартира компании находится в высокотехнологичной зоне Сианя, провинция Шэньси, Китай, с производственными и научно-исследовательскими мощностями площадью 800 квадратных метров.

В настоящее время мы обслуживаем клиентов более чем в 31 провинции Китая и почти в 25 зарубежных странах, предоставляя решения по виброизоляции для приводов двигателей, вентиляционных систем, прессов, лифтов, компрессоров, оборудования химической промышленности, железнодорожных и метрополитеновских систем, мостостроения, механического оборудования, крупномасштабного строительства, студий звукозаписи, театров, транспортных средств, судов и промышленных машин всех типов.

Свяжитесь с нами сегодня, чтобы узнать, как наша продукция может принести пользу вашему конкретному оборудованию, или вы можете найти одного из наших многочисленных представителей, который поможет вам удовлетворить ваши потребности в продукции. Наша команда инженеров предоставляет комплексный анализ применения, включая расчеты нагрузки-деформации, прогнозирование коэффициента передачи вибрации и проектирование индивидуальных конфигураций монтажа.

Сертификаты и обеспечение качества

• Система менеджмента качества ISO 9001:2015 — Сертифицировано
• Директива RoHS 2011/65/ЕС — Соответствует
• Сертификаты на материалы по EN 10204 3.1 — Доступны по запросу
• Маркировка CE — Доступна по запросу
• Отчеты о пользовательских испытаниях и валидации — Доступны
