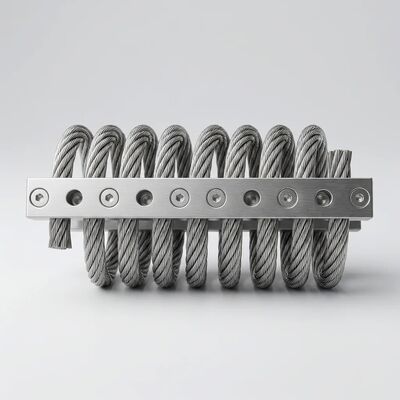

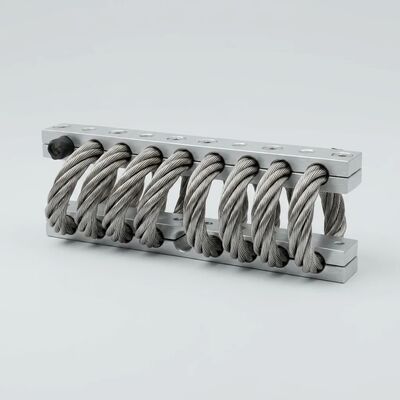

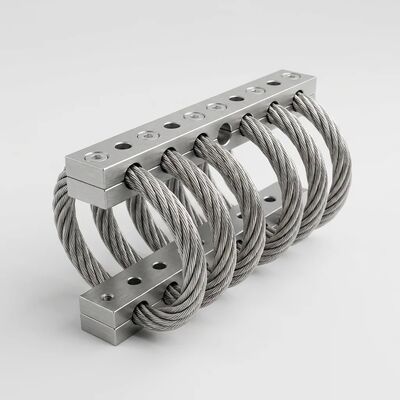

JGX-1278D-292B 3D разнонаправленный тросовый изолятор, нагрузка 292N, высота 89 мм для прецизионного оборудования, демпфирование ударов

JGX-1278D-292B ?? Полные многоосевые номиналы нагрузки

В следующей таблице представлены полностью характеризованные данные о дефлексии нагрузки и жесткости для всех трех основных направлений нагрузки.Эти значения получены из испытаний типа II в соответствии с эквивалентной методологией MIL-STD-810., адаптированные для коммерческих и промышленных применений:

Наука о материалах: Всеметаллическая конструкция против деградации полимеров

JGX-1278D-292B содержитнулевые эластомеры, нулевые клеи, нулевые гидравлические жидкости и нулевые соединенияКаждый компонент, начиная с 7*19 кабеля из 304 нержавеющей стали и заканчивая высокоточными штрихами из алюминия 6061-T6 или нержавеющей стали 304, состоит из металла.Эта стратегия материалов не просто о долговечности; он устраняет все известные пути деградации, ограничивающие срок службы эластомерного изолятора:

Физические размеры и механический интерфейс

Области применения

Варианты конфигурации стойки

Серия JGX-1278 ️ Полный модельный ряд для выбора груза

Основные характеристики производительности

• Никаких приступов и никакого старения:304 кабель из нержавеющей стали работает в своей эластичной области при номинальной нагрузке.
• Кривая нелинейной жесткости:Мягкий начальный ответ для тонкой вибрационной изоляции; прогрессирующее затвердевание по мере увеличения деформации, обеспечивающее неотъемлемую защиту от перегрузки без механических жестких остановок.
• Высокая гистерическая амортизация:Коулонбовое трение между проволочными нитями обеспечивает соотношение амортизации 10-25% от критического.
• Широкий диапазон температур:Постоянные механические свойства от -180°C (криогенные) до +300°C (повышенные).
• Устойчивость к химическим веществам:Тип 304 SS инертен к углеводородам, хлорированным растворителям, гидравлическим жидкостям, смазочным маслам, разбавленным кислотам и щелочам, морской воде, озону и УФ-излучению.
• Указание на постепенное износ:В отличие от резиновых крепежей, которые могут катастрофически разорваться, изоляторы из проволоки проявляют видимый износ нити (индивидуальные переломы проволоки) задолго до любой функциональной неисправности, что позволяет, основанную на состоянии,Вместо календарного, решения о замене.

Руководящие принципы установки

1. Подготовка к установке:Используйте по мере необходимости нержавеющую сталь, но никогда не используйте пластиковые покрытия, которые могут проскользнуть под нагрузкой.
2. Спецификация крепления:М8 * 1,25 болтов, минимальный класс 8.8Для установки пружин из нержавеющей стали в коррозионных условиях,специфицировать крепежные устройства типа A4-80 (тип 316) для соответствия коррозионной стойкости материала с штангой.
3. Сжатие крутящего момента:18-22 Нм для алюминиевых стержней; 25-30 Нм для стальных стержней.
4. Проверка выравнивания:Подтвердить параллельность между верхней и нижней плоскостями крепления в пределах ±2° после окончательного крутящего момента.
5. Окончательный конверт:Обеспечивать свободное пространство не менее 15 мм во всех направлениях вокруг кабельной сборки, чтобы обеспечить максимальную деформацию без контакта с соседними конструкциями.
6. Определение количества:Общая масса оборудования (N) ÷ целевая нагрузка на изолятор (N) = минимальное количество изоляторов. Пример:Комплект оборудования 600 Н ÷ 150 Н на изолятор = минимум 4 изолятораУстановите их парами на симметрично противоположных углах.

Часто задаваемые вопросы

Вопрос: Как JGX-1278D-292B сравнивается с резиновыми крепежами для изоляции от вибрации компрессора?

В отличие от резиновых крепежей, которые постепенно затвердевают под тепловым циклом, типичным для компрессорных приложений,полностью металлический JGX-1278D-292B поддерживает постоянную жесткость на протяжении всего срока службыНелинейная жесткость также позволяет справиться с ударным крутящим моментом при запуске компрессора, который может сместить или разорвать резиновые подставки без деградации.нет запланированного интервала обслуживания: установить один раз и изолятор обычно будет продержаться дольше, чем компрессор, который он защищает.

Вопрос: Каков ожидаемый срок службы этого изолятора из проволоки?

В обычной промышленной среде (в помещении, умеренный климат, номинальная нагрузка в пределах проектного диапазона) JGX-1278D-292B имеет прогнозируемый срок службы более 25 лет.Кабель из нержавеющей стали работает ниже предельного уровня усталости при номинальных статических нагрузкахОсновным фактором, ограничивающим срок службы, является накопленный износ проволочных нитей от чрезвычайно высокого цикла.вибрации высокой амплитуды, который становится визуально очевидным задолго до того, как функциональная производительность будет скомпрометирована.

Вопрос: Может ли этот изолятор использоваться на открытом воздухе без защиты от погодных условий?

В отличие от эластомерных крепежей, которые требуют защитных крышек или укрытий, чтобы предотвратить ультрафиолетовую и озоновую деградацию, полностью металлический JGX-1278D-292B не требует прочности.Для прибрежных или морских наружных установок, мы рекомендуем использовать опцию с штангой из нержавеющей стали (Config C) для устранения потенциала гальванической коррозии между различными металлами в среде соляного спрея.

Вопрос: Как определить правильное количество изоляторов для моего оборудования?

Разделите общую массу вашего оборудования (в ньютонах) на целевую нагрузку на изолятор (рекомендуется 40-70% от номинального максимума: 117-204 Н для JGX-1278D-292B).Для оборудования с неравномерным центром тяжести, предоставим нашим инженерам схему распределения веса, и мы будем рассчитывать необходимое количество и размещение для каждой точки опоры бесплатно.

Вопрос: Требуется ли смазка или техническое обслуживание?

No JGX-1278D-292B является полностью пассивным устройством без смазки. Механизм амортизации основан на сухом твердом трении между нитями проволоки из нержавеющей стали.отсутствие запечатанных полостей смазочного материалаДля подтверждения непрерывной работоспособности оборудования достаточно ежегодного визуального осмотра во время рутинных выходов из строя.

Обеспечение качества и производство

Каждый JGX-1278D-292B производится вISO 9001:2015сертифицированная система менеджмента качества.

• Отслеживаемость сырья:Сертификация на испытание на полную перегонку для проволоки 304 SS по ASTM A313/A313M и алюминиевой стержни 6061-T6 по ASTM B221/B221M
• Оболочка кабеля:Свинцовая обмотка с управлением CNC с мониторингом напряжения в режиме реального времени (± 5% от номинального)
• Процесс скрещивания:Гидравлическая застежка с мониторингом перемещения силы; данные о характеристиках продукции зарегистрированы и продемонстрированы в зависимости от партии производства
• Проверка размеров:Проверка CMM критических размеров ретейнерной стойки, положения отверстия, глубины и угла противопоглощения, формы и класса нити
• Проверка эффективности:Испытания статической нагрузки и отклонения при приеме партии на AQL 1.0, Нормальный уровень инспекции II
• Окончание поверхности:Толщина анодирования, измеренная по ISO 2360 (метод вихревого тока) для алюминиевых стержней
