Низкочастотный антивандальный дизайн ДЖГС-1276Д-280Б держателя удара троса затухания сверхмощный

Революционное подавление низкочастотной вибрации для критически важной инфраструктуры

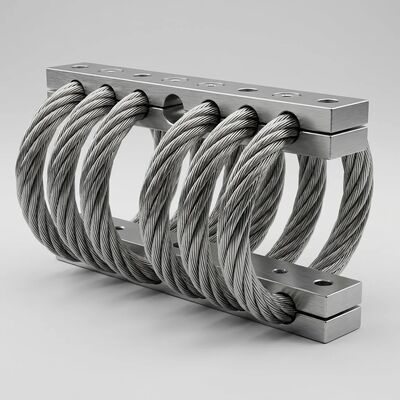

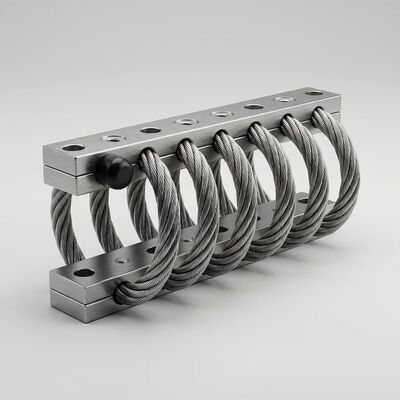

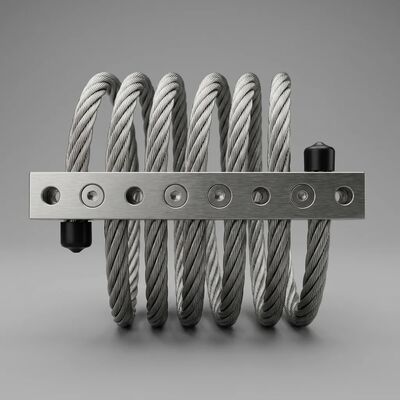

JGX-1276D-280BВиброизолятор троса обеспечивает исключительные характеристики затухания низких частот, с которыми не могут сравниться традиционные эластомерные крепления. Этот кабельный изолятор из нержавеющей стали с 6 контурами и диаметром 12,7 мм, являющийся самым мощным представителем серии JGX-1276, поддерживает доСтатическая нагрузка 280 кг.обеспечивая при этом эффективную виброизоляцию от таких низких частот, как5-8 Гц— значительное инженерное достижение, учитывая, что традиционные крепления обычно усиливают входной сигнал с частотой ниже 10 Гц, а не ослабляют его.

Уникальный механизм межпрядного трения в тросе из нержавеющей стали конструкции 7x19 рассеивает низкочастотную вибрационную энергию, не требуя больших статических отклонений, которые ставят под угрозу стабильность оборудования в пружинных системах. Это позволяет JGX-1276D-280B защищать крупные вращающиеся машины, структурные системы и чувствительное инфраструктурное оборудование от ветровых колебаний, сейсмических микротреморов и вибрации наземного транспорта.

Технические характеристики

Ключевые эксплуатационные преимущества

• Прорыв в области низкочастотного затухания:Эффективно изолирует энергию вибрации в диапазоне 5–8 Гц — полосе частот, в которой обычные резиновые опоры и винтовые пружины обычно усиливают, а не ослабляют. Эта возможность необходима для защиты высоких конструкций от колебаний, вызванных ветром, изоляции крупных вращающихся механизмов от сил дисбаланса при низких оборотах и ​​развязки чувствительной электроники от вибрации наземного транспорта.
• Антивандальная физическая безопасность:Устойчивые к несанкционированному вмешательству защитные крепления, плотная цельнометаллическая конструкция и полностью закрытая архитектура предотвращают несанкционированную разборку, порезы, подрывы и попытки ударов в общедоступных или удаленных установках. Никаких открытых резиновых или полимерных компонентов, которые можно порезать, сжечь или подвергнуть химическому воздействию.
• Быстрое подавление колебаний:Коэффициент демпфирования C/Cc > 15% рассеивает резонансную энергию в течение 2–3 циклов колебаний, предотвращая устойчивое нарастание вибрации, которое приводит к усталости конструкции, ослаблению болтовых соединений и отказу электронных компонентов в оборудовании критической инфраструктуры.
• Срок службы без технического обслуживания:В отличие от гидравлических демпферов, требующих замены жидкости, или резиновых опор, требующих периодической замены из-за ползучести и старения, цельнометаллический JGX-1276D-280B сохраняет стабильные механические свойства на протяжении более 20 лет эксплуатации без необходимости технического обслуживания.
• Всепогодная долговечность на открытом воздухе:Проверенная устойчивость к более чем 1000 часам воздействия солевого тумана, непрерывному УФ-излучению, кислотным дождям, озону и биологическому росту обеспечивает надежную работу в прибрежных, тропических, пустынных и арктических условиях без защитных кожухов.
• Многонаправленная изоляция:Одновременное подавление вибрации по осям сжатия, сдвига и крена устраняет необходимость в отдельных боковых ограничителях, что снижает сложность установки и количество потенциальных точек отказа демпфера.

Типичные сценарии применения

Варианты конфигурации монтажа

JGX-1276D-280B поддерживает гибкие варианты монтажа, позволяющие учесть различные ограничения установки:

• Компрессионное крепление (вертикальное):Нагрузка прикладывается перпендикулярно плоскости кабеля — стандартная конфигурация для оснований оборудования, агрегатов, смонтированных на раме, и генераторных установок.
• Сжатие под углом 45°:Угловая ориентация, сочетающая вертикальные и горизонтальные изолирующие компоненты — оптимальна для возвратно-поступательных механизмов, создающих разнонаправленные динамические силы.
• Крепление на сдвиг/прокат (горизонтальное):Нагрузка прикладывается параллельно плоскости кабеля — рекомендуется для изоляции подвешенного оборудования, демпфирования опор труб и бокового ограничения.

Выбор конфигурации материала

• Стопорные планки из нержавеющей стали (стандартно для наружного применения):Максимальная коррозионная стойкость и физическая безопасность. Рекомендуется для прибрежных, морских и необслуживаемых наружных установок, где важны как воздействие окружающей среды, так и устойчивость к вандализму.
• Крепежные планки из твердого анодированного алюминия (вариант для внутреннего использования):Легкий вес и превосходная защита от коррозии благодаря толстому слою анодного оксида. Подходит для изоляции тяжелого оборудования внутри помещений, машинных помещений, систем отопления, вентиляции и кондиционирования воздуха и контролируемых сред, где снижение веса является приоритетом.

Обеспечение качества и тестирование

Каждый изолятор JGX-1276D-280B перед отправкой проходит комплексные испытания:

• Измерение статической нагрузки и прогиба при сжатии, сжатии под углом 45° и сдвиге/прокачивании.
• Определение характеристик демпфирования методом логарифмического декремента во всем диапазоне номинальных температур.
• Проверка размеров всех положений монтажных отверстий, параллельности стержней и геометрии кабельной петли.
• Проверка качества обработки поверхности, включая проверку толщины покрытия и адгезии.
• Возможность отслеживания индивидуального серийного номера, связывающего каждый изолятор с его конкретным сертификатом испытаний.

О Сианьской микроволновой компании Hoan Co., Ltd.

Компания Xi'an Hoan Microwave Co., Ltd. находится в авангарде разработки виброизоляции с 2005 года. Наше предприятие, сертифицированное по стандарту ISO 9001:2015, сочетает в себе механическую обработку с ЧПУ, автоматическую формовку кабелей и прецизионные испытания на отклонение нагрузки для производства изоляторов для тросов, которые неизменно соответствуют строгим эксплуатационным характеристикам для критически важных инфраструктурных приложений по всему миру.

Наша команда разработчиков приложений, насчитывающая более 500 специалистов, обеспечивает комплексную предпродажную поддержку, включая расчет нагрузки, оптимизацию схемы монтажа и разработку индивидуальной конфигурации. Мы экспортируем продукцию в более чем 35 стран, обслуживая операторов связи, железнодорожные власти, предприятия водоснабжения, энергораспределительные компании, морских операторов и подрядчиков по строительным услугам, которые зависят от надежной, не требующей обслуживания виброизоляции.

Свяжитесь с нашими специалистами по защите инфраструктуры, чтобы обсудить ваши требования к низкочастотной изоляции. Мы предоставляем бесплатный анализ нагрузки, оценку частотной характеристики и предложения по индивидуальной конфигурации монтажа для вашего конкретного приложения защиты оборудования.
