JGX-0958D-108A Вибрационный изолятор из проволочной веревки Предварительно подтвержденные модели FEA Поддержка обратной инженерии

JGX-0958D-108A Вибрационный изолятор из проволочной веревки: управление вибрациями инженерного уровня с проверенными моделями моделирования

Что такое вибрационный изолятор и как он работает?

Вибрационный изолятор из проволочной веревки - это пассивное механическое устройство, которое ослабляет энергию вибрации посредством принципаОслабление трения КулономВ отличие от эластомерных (резиновых) крепежей, которые преобразуют энергию вибрации в тепло в матрице материала.,JGX-0958D-108A рассеивает энергию на микроскопическом интерфейсе между 133 отдельными проводами (7 нитей * 19 проводов на нить), создавая безобслуживание,Механизм сдерживания без частиц, который не деградирует с возрастом или температурным циклом.

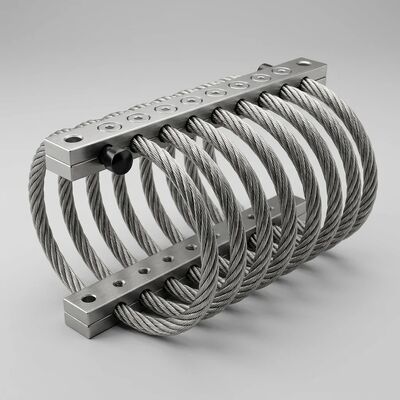

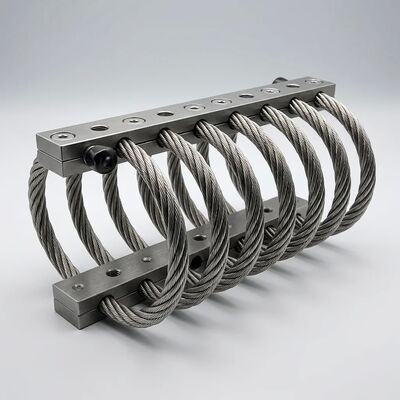

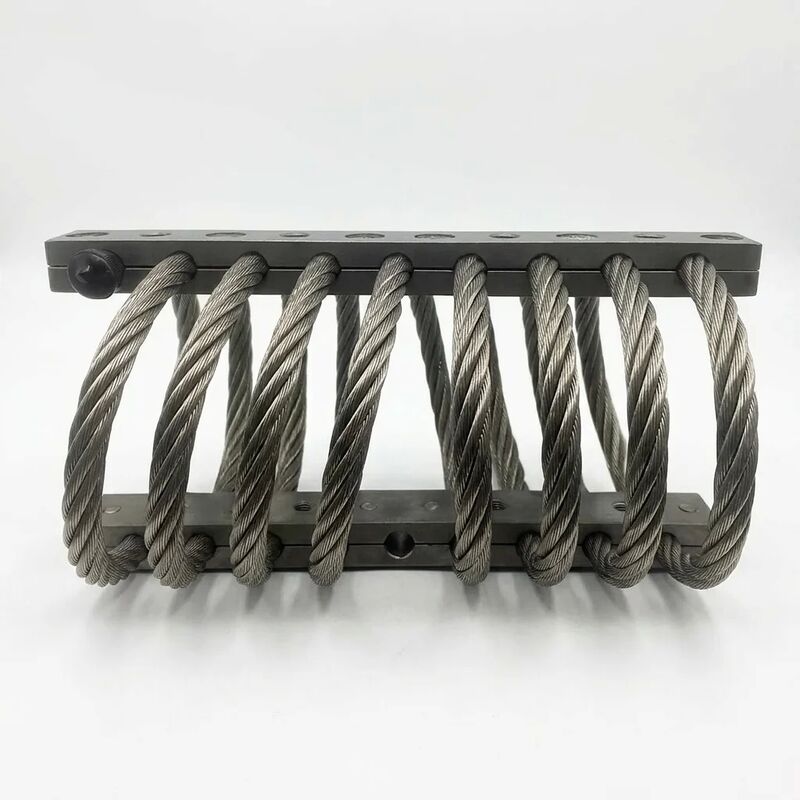

JGX-0958D-108A состоит из трех компонентов: спирально закрученная веревка из 7*19 нержавеющей стали 304 (номинальный диаметр 6,4 мм, 8 активных петлей),верхний и нижний блоки крепления из алюминиевого сплава 6061-T6 с твердой анодированной поверхностьюПри установке между источником вибрации и защищенной конструкцией катушка проволоки изгибается в ответ на входное возбуждение,генерирующее контролируемое трение между нитями, которое преобразует кинетическую энергию в незначительное тепло, обеспечивая при этом как жесткость (поддержка нагрузки), так и амортизацию (рассеивание энергии) в одном компактном элементе.

Предварительно проверенные модели FEA: сократите цикл проектирования на 2 ¢ 3 недели

Одной из постоянных проблем при выборе вибрационных изоляторов является разрыв между данными каталога и реальными установленными характеристиками.Статическая нагрузка указывает, может ли изолятор выдержать весТрадиционно, чтобы закрыть этот разрыв, требуется заказать образцы,испытательные приборы для зданий, выполнение характеристики стола дрожания и итерация процесса, который обычно занимает 2-3 недели на цикл проектирования.

JGX-0958D-108A решает эту проблему спредварительно подтвержденные модели моделирования FEAКаждая модель была сопоставлена с данными физических испытаний, полученными на электродинамическом треском 6-DOF,достижение точности от моделирования к измерению в пределах ± 5% для этих ключевых результатов:

• Кривые статической нагрузки и отклоненияв направлениях сжатия, напряжения и сдвига
• Динамическая жесткость (K*) и коэффициент потери (η)как функции амплитуды возбуждения (0,1 мм до 2,0 мм от пика до пика)
• Передаваемость (T)в диапазоне частот от 5 до 500 Гц при номинальной нагрузке
• Форма и площадь гистерической петли∆прямая корреляция с рассеиванием энергии в цикле
• Коэффициент усиления резонанса (Q)для первых трех модальных частот

Эти модели поставляются в формате, совместимом с Ansys Mechanical, Abaqus и COMSOL Multiphysics,позволяет вашей команде по структурной динамике сбросить JGX-0958D-108A непосредственно в модель на уровне системы и оценить производительность изоляции, прежде чем приступить к закупке оборудования.

Служба обратной инженерии: систематическая 4-фазная методология

Когда производственные машины полагаются на вибрационные изоляторы, которые больше не производятся, потому что первоначальный поставщик прекратил линейку продуктов, изменил их инструменты,или вышел из бизнеса, владелец оборудования сталкивается с неприятным набором вариантов: принять ухудшение эффективности изоляции от старения крепежей, заказать дорогостоящий индивидуальный перепроект или заменить всю машину.Платформа JGX-0958D-108A предлагает четвертый вариант через интегрированный сервис обратной инженерии.

Фаза 1: метрология и документация (3-5 рабочих дней)

• 3D лазерное сканирование существующего изолятора для захвата геометрии внешней оболочки с точностью ± 0,05 мм
• Измерение интерфейса монтажа: диаметр отверстия болта, расстояние между центром и центром, спецификация нити и глубина противоборства
• Идентификация материала с помощью анализа рентгеновской флуоресценции (XRF) для определения сорта сплава проволоки и состава блока зажима
• Фотографическая документация об ориентации установки, прилегающих свободных зонах и любых видимых моделях износа или коррозии, которые определяют дизайн замены

Фаза 2: Характеристика эффективности (5-7 рабочих дней)

• Испытание статического нагрузки-сгибания на всех трех осях нагрузки на универсальной испытательной машине с точностью нагрузочных элементов класса 0,5
• Динамическая характеристика на электродинамическом дробилке: входный сигнал с 5 Гц до 500 Гц, измерение передаваемости и угла фазы
• Испытание реакции на удар: полусинусовые импульсные входы при 15 г, 30 г и 50 г для захвата поведения ослабления удара изолятора
• Экстракция гистерической петли при амплитудах смещения 0,5 мм, 1,0 мм и 2,0 мм для количественного определения рассеяния энергии в цикле

Фаза 3: Корреляция и оптимизация ФЭО (5-7 рабочих дней)

• Конструкция высокоточной модели FEA, настроенной на соответствие измерениям фазы 2 с точностью до ±5%
• Параметрическая оптимизация диаметра проволочного каната (диапазон 4,8 - 9,5 мм), количества катушек (6 - 12 петлей) и геометрии зажима для достижения эквивалентной или улучшенной производительности в пределах одного и того же оболочки
• Прогноз продолжительности жизни усталости с использованием цикла подсчета дождя и правила Майнера, ориентированного на минимум 10⁷Прочность цикла при номинальной нагрузке

Фаза 4: Квалификация и доставка (10-15 рабочих дней)

• Производство 5 прототипов JGX-0958D-108A, выполненных в соответствии с оптимизированной спецификацией
• Последовательное динамическое испытание на исходном изоляторе на одной и той же установке дрожащего устройства
• Доставка отчета о квалификационном испытании, сравнивающем первоначальные и заменяемые характеристики для всех измеренных параметров
• Окончательный цикл производства и отгрузка сертифицированных заменяющих изоляторов с полной документацией о прослеживаемости материалов

Безчастичное загрязнение: почему совместимость с чистыми помещениями меняет уравнение отбора

Классификации чистых помещений ISO 14644-1 устанавливают строгие ограничения концентрации воздушных частиц. A single elastomeric vibration mount in a Class 5 (ISO 5 / FED STD 209E Class 100) semiconductor fab can shed enough microscopic rubber particles over its 3–5 year service life to trigger particle count excursions during routine environmental monitoringИзоляторы из проволочных канатов устраняют этот режим отказа на уровне компонента.

Механизм сдерживания JGX-0958D-108A ′ является чисто механическим: поскольку 133 отдельных провода из нержавеющей стали в конструкции веревки 7 * 19 скользят друг против друга во время изгиба,Они создают контролируемое трение без абразии.Никаких эластомерных элементов, никаких клейких связей, никаких покрытий, которые могут деламинироваться,и никаких органических материалов, которые могут выделяться в вакуумной среде. Жесткая анодированная поверхность на алюминиевых клешных блоках 6061-T6 обеспечивает стойкость к износу без образования пыли из оксида алюминия. Это делает JGX-0958D-108A подходящим для:

• Производство полупроводников:Шаговые пластинки, инструменты CMP (химической механической планаризации), ионные имплантаторы и системы литографических треков, где загрязнение частицами менее 0,1 мкм может привести к потере производительности пленки
• Фармацевтическое производство:Асептические изоляторы заполнения, стеки для лиофилизатора, вибрационная изоляция пресс-таблет и установки системы очистки на месте (CIP), подверженные повторным циклам промывки
• Оптика и фотоника:Лазерные интерферометрические столы, камеры оптического покрытия, вышки оптических волокон,Изоляция телескопа, где оседание частиц на оптических поверхностях ухудшает передачу и увеличивает рассеянный свет
• Электронная микроскопия:Изоляция колонн SEM и TEM, где размытие изображения, вызванное вибрацией, и загрязнение колонны, вызванное частицами, снижают разрешение
• Точная метрология:Изоляция гранитной основы координатной измерительной машины (CMM), испытатели округлости, профилиметры поверхности и станции калибровки блоков калибровки

JGX-0958D-108A Полная техническая спецификация

Как JGX-0958D-108A сравнивается с эластомерными изоляторами?

Часто задаваемые вопросы

Что означает номер модели JGX-0958D-108A?Префикс "JGX" обозначает семейство изделий для изоляторов из проволочных канатов. "0958" - это код размера и конфигурации для этого класса оболочек."D" обозначает конфигурацию установки с двумя зажимами (два алюминиевых блока, захватывающие катушку проволочной веревки).108" - это номинальная нагрузка на сжатие в килограммах. Суффикс "A" указывает на стандартную конфигурацию с проволокой SS304 и алюминиевыми блоками 6061-T6.

Могу ли я использовать модель FEA с моим существующим программным обеспечением для моделирования?Предварительно подтвержденные модели FEA предоставляются в нейтральном формате файла, импортируемом в Ansys Mechanical (v2021 R2+), Abaqus (6.14+), COMSOL Multiphysics (5.6+) и Nastran (через большую палубу данных).Если ваша команда использует другой решебник, свяжитесь с нашей группой разработчиков приложений для поддержки конвертации формата.

Какова минимальная информация, необходимая для начала проекта обратной инженерии?Нам нужны размеры оболочки существующего изолятора (фотографии со ссылкой на масштаб часто достаточно для первоначальной оценки), оценка поддерживаемой массы,и доминирующая частота вибрации или рабочая скорость машиныИз этих трех входов, наша команда приложений может охватить проект и предоставить твердую цитату в течение 2 рабочих дней.

С течением времени твердая анодированная поверхность изнашивается?Твердый анодированный слой типа III имеет толщину 2550 мкм с твердостью Викера 350-400 ВВ. В обычной промышленной эксплуатации the clamping block surface that contacts the wire rope experiences negligible wear because the rope-to-block interface is static (no sliding motion)—all damping motion occurs within the wire rope coil itself.
