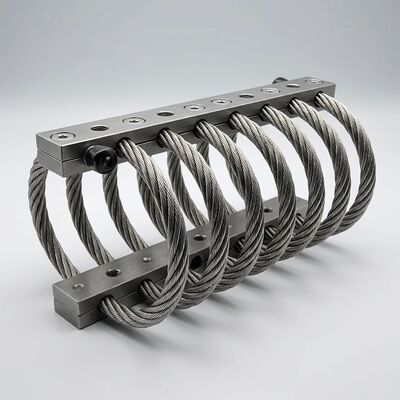

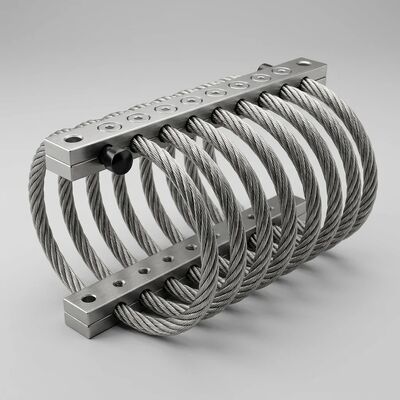

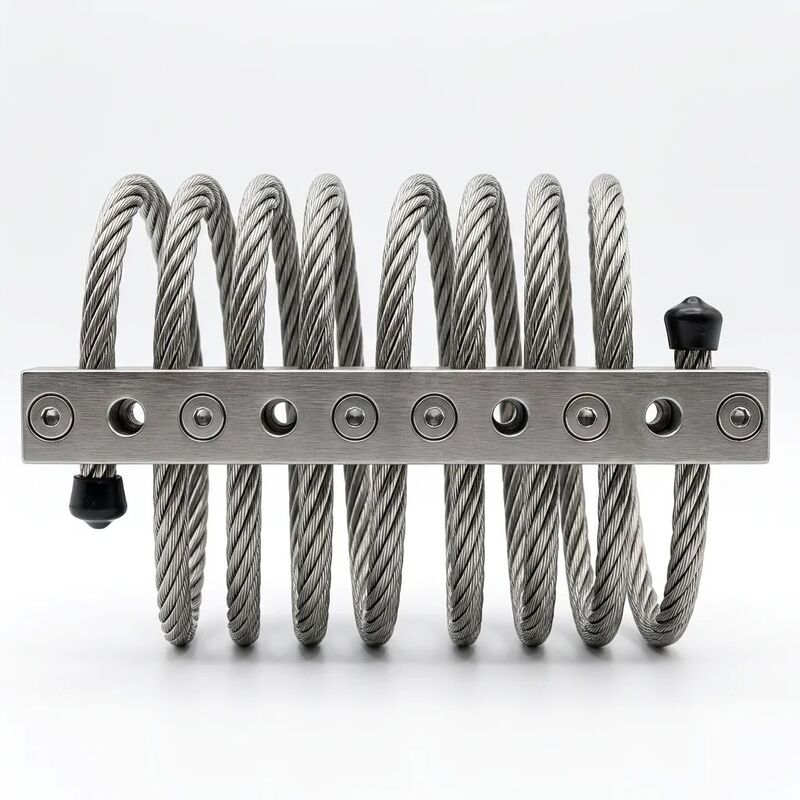

JGX-0958D-108A Виброизолятор из троса. Конструкция, 100% пригодная для вторичной переработки. Надежная цепочка поставок. Поддержка LTA.

JGX-0958D-108A Виброизолятор на тросе: устойчивый контроль промышленной вибрации с гарантированной непрерывностью поставок

Почему экологичность имеет значение при выборе компонентов виброизоляции

Промышленные закупки претерпевают фундаментальные изменения. Соответствие экологическим нормам, которое когда-то было проверкой галочек в конце процесса спецификации, теперь является начальным критерием отбора, обусловленным тремя сходящимися силами: корпоративными мандатами по отчетности ESG (экологической, социальной и управленческой), правилами расширенной ответственности производителей (EPR) в ЕС и на развивающихся рынках, а также механизмами корректировки границ выбросов углерода, которые наказывают продукты с высоким содержанием внедренного углерода. Скромный виброизолятор — компонент, который часто выбирают только по цене за единицу — несет в себе скрытые экологические издержки, которые накапливаются в каждом цикле замены в течение 20-летнего срока службы машины.

JGX-0958D-108A решает эту проблему на материальном уровне. Его структурная простота —два материала, два потока переработки— устраняет затраты на утилизацию по окончании срока службы и нагрузку на окружающую среду, свойственную эластомерным креплениям из нескольких материалов, которые соединяют резину со сталью с помощью вулканизационного клея, создавая композит, который невозможно экономически разделить для переработки.

Состав материала и возможность вторичной переработки: анализ на уровне компонентов

Трос из нержавеющей стали 304 (конструкция 7*19, Ø6,4 мм)

• Вес за единицу:Примерно 0,52 кг (61% от общей массы единицы)
• Состав сплава:Fe-18Cr-8Ni-0,08C (макс), полностью аустенитная микроструктура
• Путь переработки:Лом нержавеющей стали марки 304, принимаемый всеми переработчиками черных и цветных металлов по всему миру.
• Стоимость лома:Обычно 50–65% индекса лома нержавеющей стали на основе никеля и хрома на ЛБМ.
• Переработка энергии:Примерно 30% первичной производственной энергии (маршрут электродуговой печи)
• Деградация при переработке:Нет — SS304 можно перерабатывать бесконечно без потери свойств сплава.

6061-T6 Зажимные блоки из алюминиевого сплава (жесткий анодированный)

• Вес за единицу:Примерно 0,30 кг (35% от общей массы единицы, два блока)
• Состав сплава:Al-1,0Mg-0,6Si-0,28Cu-0,2Cr, дисперсионно-твердеющий до состояния Т6.
• Путь переработки:Кованый алюминиевый лом, отделенный от нержавеющей стали простой магнитной сепарацией.
• Стоимость лома:Обычно 60–75% от цены первичного алюминия на ЛБМ (премия за высококачественный кованый лом)
• Переработка энергии:Примерно 5% энергии при производстве первичного алюминия (экономия энергии 95% по сравнению с выплавкой в ​​Холле-Эру)
• Совместимость с твердым анодированием:Слой анодного оксида (<50 мкм Al₂O₃) растворяется в расплавленном солевом флюсе при переплавке алюминия, не загрязняя расплав.

Процедура разборки по окончании срока службы (менее 60 секунд на единицу)

1. Отверните четыре болта М10*1,5 мм А2-70 из нержавеющей стали с помощью стандартного торцового ключа на 17 мм.
2. Отделите два алюминиевых зажимных блока от катушки троса.
3. Выбросьте болты и бухту троса в мусорный бак для переработки черной/нержавеющей стали.
4. Выбрасывайте алюминиевые зажимные блоки в контейнер для переработки алюминия.
5. Утилизируйте полиэтиленовый пакет и упаковку из гофрированного картона через стандартные потоки бумажных и пластиковых отходов.

Результат: Ноль килограммов на свалку. Нулевая классификация опасных отходов. Нулевая стоимость утилизации. Потенциальная стоимость восстановления металлолома составляет примерно 0,30–0,50 долларов США за единицу при текущих ценах на сырье.

Безопасная цепочка поставок: трехуровневая архитектура для нулевого прерывания производства

Виброизолятор обычно составляет менее 1% стоимости материалов машины, но его отсутствие может остановить всю сборочную линию. Эта асимметрия — низкая стоимость единицы продукции, катастрофический дефицит — делает устойчивость цепочки поставок наиболее недооцененным атрибутом при выборе компонентов. Цепочка поставок JGX-0958D-108A построена на трех уровнях резервирования, чтобы гарантировать, что ни одно событие не может прервать доставку.

Уровень 1: Вертикально интегрированное производство (одно предприятие, полный контроль процесса)

• Формирование троса:6-осевой станок для гибки проволоки с ЧПУ и замкнутым контуром регулирования натяжения (точность предварительного натяга обмотки ±2%). Программируется для количества витков от 6 до 12 витков и диаметра от 4,8 мм до 9,5 мм без замены инструмента.
• Обработка зажимного блока:5-осевые фрезерные центры с ЧПУ и возможностью измерения в процессе обработки (Renishaw OMP40). Автоматический контроль размеров каждой детали: диаметр отверстия под болт (M10 +0,2/-0 мм), межцентровое расстояние (120 ± 0,1 мм * 80 ± 0,1 мм) и радиус канавки троса для обеспечения равномерного распределения зажимного давления.
• Сборка и тестирование:Пневматическое крепление с регулируемым моментом 37,5 ± 2,5 Н·м. 100% проверка статической нагрузки и прогиба при сжатии 108 кг, с регистрацией данных для статистического контроля процесса.

Уровень 2: Сырье из двух источников с географическим разделением

• Катанка SS304 (5,5 мм):Два завода, сертифицированные по стандарту ISO 9001, расположенные в разных провинциях, каждый из которых имеет независимые возможности плавки, прокатки и волочения проволоки. Ежеквартальный аудит с испытаниями на растяжение (UTS ≥ 515 МПа, YS ≥ 205 МПа, удлинение ≥ 35%) и металлографической проверкой размера зерна (ASTM E112 размер зерна 6–8)
• Алюминиевая пластина 6061-T6 (толщина 25 мм):Два поставщика экструзии с отдельными операциями по литью заготовок. Сертифицирован по стандарту ASTM B209 с проверкой проводимости (минимум 40–45% IACS) для подтверждения состояния T6.
• Страховой запас:Поддержание запасов сырья в течение 90 дней независимо от количества невыполненных заказов клиентов. Сырье не распределяется по конкретным заказам клиентов до тех пор, пока не будет выпущен заказ на обработку.

Уровень 3: Структура программы долгосрочного соглашения (LTA)

• Цены:Базовая цена зафиксирована на 12-месячные периоды и ежегодно корректируется по взвешенному индексу: 40% алюминий на LME (3-месячный продавец), 30% никель на LME (3-месячный продавец), 15% индекс потребительских цен Китая, 15% фиксированный. Ежегодная корректировка ограничена ±8%. Полная прозрачность цен — значения и расчеты индексов публикуются в каждом ежеквартальном обзоре бизнеса.
• Распределение мощности:Гарантированные производственные места, измеряемые в штуках за календарный квартал. 120-дневный скользящий прогноз обновляется ежемесячно; твердые заказы в окне прогноза имеют приоритет над спотовыми заказами
• График доставки:Заказы на выпуск по графику в соответствии с LTA позволяют осуществлять поставки еженедельно или раз в две недели, соответствующие вашему производственному ритму. Автоматическое пополнение в стиле Канбан доступно для клиентов с возможностью EDI (электронного обмена данными).
• Ускоренное предоставление:Клиенты LTA получают приоритетный доступ к 90-дневному резервному запасу на случай чрезвычайных ситуаций с 48-часовой обработкой от ускоренного запроса до отгрузки.
• Ежеквартальный бизнес-обзор (QBR):Совместный анализ своевременности поставки (цель ≥98%), соответствия качества (цель бездефектности ≤99,5%), инициатив по снижению затрат и прогноза спроса на 12 месяцев.

Анализ совокупной стоимости владения: трос в сравнении с эластомерными изоляторами за 10 лет

Решение о покупке, основанное только на сравнении цен за единицу продукции, систематически занижает истинную стоимость виброизоляции в промышленном оборудовании. В таблице ниже моделируется установка с 50 изоляторами (типичное количество для насосной установки среднего размера, компрессорной установки или холодильной установки HVAC) в течение 10-летнего срока службы.

Примечание. Стоимость простоя является доминирующей переменной и наиболее специфичной для приложения. Вышеупомянутый диапазон предполагает сценарий стоимости простоя от низкого до среднего. В отраслях с непрерывным технологическим процессом (химические заводы, электроэнергетика, полупроводниковые заводы) затраты на простой могут превышать 10 000 долларов США в час, что делает экономическую целесообразность использования тросовых изоляторов непосильной даже при установке одного изолятора.

JGX-0958D-108A Технические характеристики

Сферы применения и варианты использования

Промышленная автоматизация и станки

Токарные центры с ЧПУ, 5-осевые обрабатывающие центры и шлифовальные станки генерируют широкополосную вибрацию в результате вращения шпинделя (обычно 6 000–20 000 об/мин, что соответствует основной частоте 100–333 Гц), взаимодействия инструмента с заготовкой и ускорения/замедления оси. Собственная частота сжатия JGX-0958D-108A 9,5–12,5 Гц помещает область изоляции комфортно ниже этих частот возбуждения, обеспечивая снижение вибрации на 88–92% на частотах шпинделя выше 30 Гц. Цельнометаллическая конструкция выдерживает постоянное воздействие смешивающихся с водой смазочно-охлаждающих жидкостей, масляного тумана и стружки без разрушения.

ОВК и строительные услуги

Центробежные охладители (обычно холодопроизводительностью 300–1500 кВт), винтовые компрессоры и агрегаты вентиляторов и двигателей градирен являются доминирующими источниками вибрации в коммерческих и промышленных зданиях. Амплитудно-зависимая характеристика демпфирования JGX-0958D-108A особенно хорошо подходит для систем отопления, вентиляции и кондиционирования воздуха: она обеспечивает низкое демпфирование (и, следовательно, высокую эффективность изоляции) при низких амплитудах вибрации, типичных для нормальной установившейся работы, при этом автоматически увеличивая рассеивание энергии во время переходных процессов с высокой амплитудой при запуске и остановке компрессора.

Энергетика и производство электроэнергии

Поршневые двигатели, газотурбинные генераторные установки, центробежные насосные агрегаты и компрессорные агрегаты в нефтегазовой, нефтехимической и энергетической отраслях подвергают виброизоляторы жесткому сочетанию непрерывного широкополосного возбуждения, воздействия углеводородов и широких колебаний температуры окружающей среды. Трос из нержавеющей стали 304 модели JGX-0958D-108A устойчив к коррозии, вызываемой сернистым газом (H₂S), углеводородными конденсатами и соленой атмосферой при прибрежных и морских установках. Для наиболее агрессивных сред по специальному заказу доступен вариант троса из нержавеющей стали SS316 с усиленной молибденом стойкостью к точечной коррозии.

Транспорт и мобильное оборудование

Подрамное оборудование железнодорожных вагонов (решетки тормозных резисторов, тяговые преобразователи, вспомогательные источники питания), двигатель-генераторные установки локомотивов и изоляция спальных кабин тяжелых коммерческих автомобилей — все это области применения, в которых виброизоляторы должны поглощать не только установившуюся вибрацию двигателя, но и переходные ударные нагрузки от неровностей пути, выбоин и ударов сцепления. Затухание ударов JGX-0958D-108A ≥50% при полусинусоидальной нагрузке 30 г/11 мс в сочетании с цельнометаллической конструкцией, выдерживающей дождь, дорожные солевые брызги и удары камней, делает его прямой заменой эластомерных креплений, которые затвердевают и трескаются после 2–3 лет воздействия подрамника.

Часто задаваемые вопросы

Каков минимальный объем заказа JGX-0958D-108A?Оценочные заказы начинаются от 10 штук. Для производственных программ соглашения LTA поддерживают запланированные выпуски без минимального объема отгрузки, что позволяет использовать модели пополнения запасов «точно в срок» (JIT) и канбан. Стандартное время выполнения заказа составляет 5–7 рабочих дней от запасов готовой продукции, 15–25 рабочих дней для производственных заказов, превышающих запасы.

Как проверить заявление о возможности переработки?Сертификаты состава материала (EN 10204 3.1) доступны для каждой производственной партии, документируя точную марку сплава троса SS304 и алюминиевых блоков 6061-T6. Эти сертификаты можно предоставить вашему поставщику услуг по управлению отходами или аудитору устойчивого развития, чтобы подтвердить, что оба материала соответствуют критериям приемки для стандартных потоков переработки металлов. В каждую поставку входит инструкция по разборке с пошаговыми фотографиями.

Что произойдет с ДСС, если цены на металлы значительно изменятся?Механизм ценообразования LTA предназначен для прозрачности и ограниченной корректировки. Ежегодный пересмотр цен ограничен ±8% независимо от движения сырьевых индексов. Если цена алюминия на LME увеличится вдвое и расчет индекса приведет к корректировке +25%, верхний предел удержит увеличение на уровне +8% — разницу покроет поставщик. Симметрично, если цены на сырье рухнут, ограничение -8% защитит поставщика от неустойчивого снижения цен. Такая структура дает обеим сторонам уверенность в планировании, сохраняя при этом связь с объективными опубликованными базовыми ценами.

Может ли JGX-0958D-108A поставляться с тросом из нержавеющей стали 316 для использования в морских условиях?Да. Вариант SS316 (UNS S31600, содержание молибдена 2–3% для повышенной устойчивости к хлоридной коррозии) доступен при минимальном заказе 100 штук. Эта конфигурация рекомендуется для прибрежных установок в пределах 5 км от соленой воды, морских платформ и машинных отделений морских судов, где сочетание соленой атмосферы и повышенной температуры ускоряет точечную коррозию в стандарте SS304.
