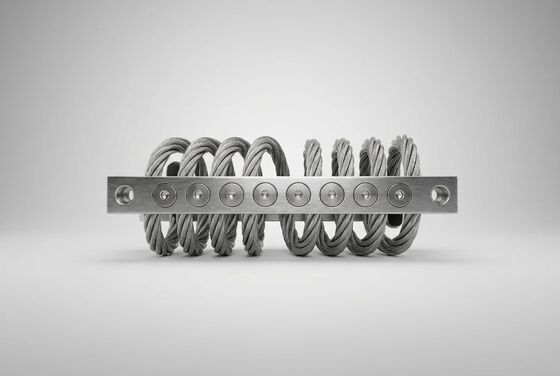

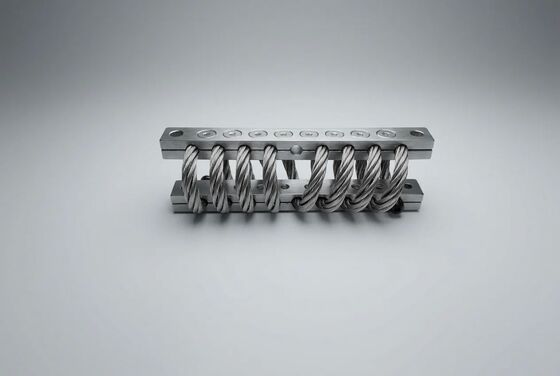

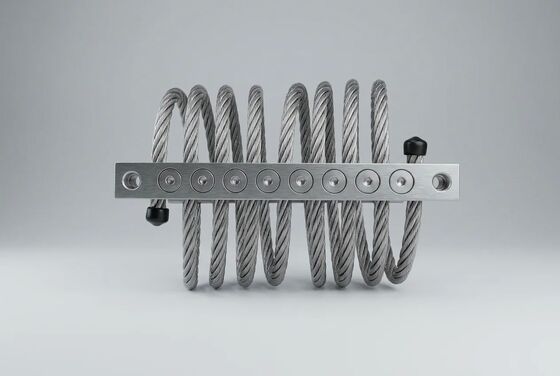

JGX-0648D-56A Виброизолятор с адаптивным динамическим откликом и тросовым тросом для масштабируемого многоточечного монтажа

Конфигурация масштабируемого многоточечного массива: методология проектирования

Крупное промышленное оборудование — холодильные машины HVAC, занимающие площадь 3–6 метров, промышленные кондиционеры весом в несколько сотен килограммов, трансформаторные шкафы, многонасосные салазки — невозможно изолировать с помощью одного крепления. JGX-0648D-56A специально разработан дляразвертывание многоточечного массива, где от 4 до 24+ отдельных блоков координируются для управления многоосной вибрацией, обеспечивая при этом точную центровку оборудования и равномерное распределение нагрузки.

Руководство по выбору топологии массива

Проверка распределения нагрузки

ДляН-монтировать опорное оборудование массива общей массойМс известными координатами центра тяжести (е_х,е_й) относительно геометрического центра массива, статическая нагрузка на каждое отдельное креплениеярасположен в координатах (х_я,й_я) рассчитывается как:

Ф_я= (M · g / N) + (M · g · e_х· да_я/ Σy_дж²) + (М · г · е_й· х_я/ Σx_дж²)

Для оптимального демпфирования и срока службы каждый JGX-0648D-56A в массиве должен работать в диапазоне30% и 80% номинальной статической нагрузки(приблизительно 17–45 кг на крепление в вертикальном сжатом положении). Агрегаты, нагруженные ниже 20% номинальной мощности, могут демонстрировать снижение эффективности кулоновского демпфирования при низких амплитудах вибрации, поскольку контактное давление между нитями недостаточно для развития полной силы трения. Для применений с крайне неравномерным распределением нагрузки можно использовать гибридные массивы, сочетающие в себе канаты разного диаметра.

Ориентация монтажа для каждой позиции массива

Блоки JGX-0648D-56A могут быть индивидуально ориентированы в каждой позиции массива, чтобы соответствовать доминирующему направлению вибрации в этом месте:

• Вертикальное сжатие (0°):Рассчитан на 56 кг. Обеспечивает максимальную вертикальную изоляцию при умеренной боковой жесткости. Указано в основных несущих позициях непосредственно под монтажными ножками оборудования.
• Монтаж под углом 45°:Рассчитан на 42 кг. Обеспечивает примерно одинаковую жесткость по вертикальной и одной горизонтальной оси. Стратегически размещенные в местах, где оборудование генерирует связанное вертикально-поперечное возбуждение — типичными кандидатами являются поршневые компрессоры, пункционные прессы и вибросита.
• Боковой сдвиг (90°):Рассчитан на 28 кг. Обеспечивает доминирующую изоляцию по горизонтальной оси. Размещаются в качестве стабилизирующих элементов по углам и краям оборудования для контроля раскачивания и раскачивания без добавления чрезмерной вертикальной жесткости, которая может поставить под угрозу основной путь изоляции.
