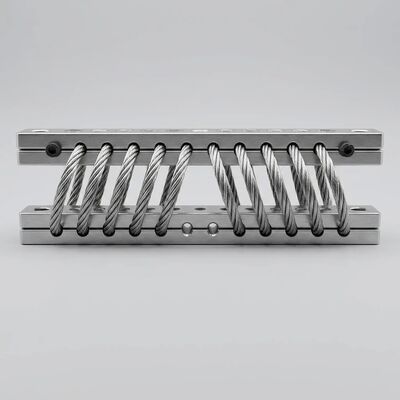

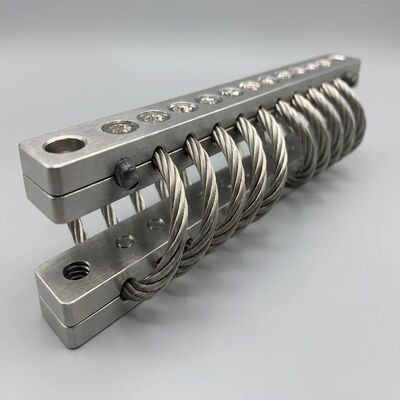

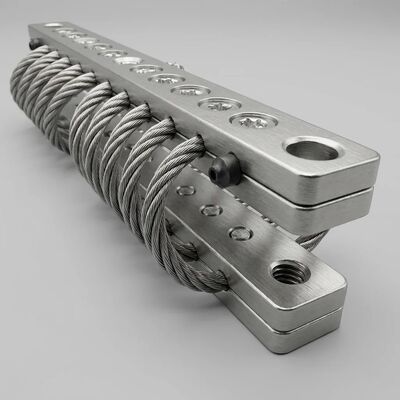

JGX-0480D-61A адаптивный вибрационный изолятор для многоточечного монтажа

Скалабельный многоточечный массив Configuration Guide

The JGX-0480D-61A is designed from the ground up for: √ √ √ √ √ √ √ √ √multi-point array deployment (развертывание многоточечного массива), где от 4 до 24+ единиц работают вместе, чтобы управлять многоосевой вибрацией и поддерживать выравнивание оборудования.

Принципы массивного оформления

Расчет распределения нагрузки

ДляN- единица array supporting equipment of total mass - единица array supporting equipment of total massМwith center-of-gravity offset (с отклонением центра тяжести)e, груз на каждой гореЯПоложение (xi, yi) из:

Fi = (M * g / N) + (M * g * ex * yi / Σyj2) + (M * g * eγ * xi / Σxj2)

Каждый монт в массиве должен работать между30% and 80% of its rated static load 30% и 80% его рейтинговой статической нагрузкичтобы гарантировать, что проволока поддерживает достаточную загрузку для микро-фрикционного взаимодействия, оставляя пространство для динамических экскурсий.Предварительно загруженные монты, которые не загружены (ниже 20% rated) могут демонстрировать сниженную эффективность сдерживания при низких амплитудах.

Стратегия повышения ориентации

JGX-0480D-61A units can be installed in three primary orientations, individually selectable per array position:

• Вертикальное сжатие (0°):Максимальная грузоподъемность, первичная изоляция оси.
• 45° Inclined:Идеально подходит для оборудования, генерирующего как вертикальные, так и боковые вибрации (реципрокаторные компрессоры, перфораторы).
• Латеральная стрижка (90°):Используется как стабилизатор монтов в уголках оборудования для контроля за колебанием без ущерба для вертикальной изоляции.
