JGX-0480D-61A Виброизолятор из троса из нержавеющей стали Межпрядное демпфирование микротрения для сейсмической защиты

Name: JGX-0480D-61A Виброизолятор из троса из нержавеющей стали Межпрядное демпфирование микротрения для сейсмической защиты
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0480D-61A
Availability: InStock

Название бренда:	Hoan
Номер модели:	JGX-0480D-61A
минимальный заказ:	10 шт.
Условия оплаты:	Л/К, Д/А, Д/П, Т/Т, западное соединение

Детальная информация

Описание продукта

Детальная информация

Место происхождения:

Шэньси, Китай

Сертификация:

ISO 9001:2015, CE, RoHS

Модель:

JGX-0480D-61A

Материал:

Нержавеющая сталь 304/316

Диаметр проволоки:

4,8 мм

Количество прядей:

Конструкция 7x19

Диапазон нагрузки:

0,45–61 кг на крепление

Естественная частота:

5-8 Гц

Рабочая температура:

-40 ° C до +150 ° C.

Амортизировать тип:

Межпрядевое микротрение

Рейтинг стирания:

Высокое давление / каустическая безопасность

Сейсмическая сертификация:

Соответствует IBC/ASCE 7

Тип монтажа:

Совместимость с многоточечными массивами

Приложение:

HVAC, Генераторы, Насосы, Сейсмическая защита

Выделить:

Технология межпрядного демпфирования микротрения

безопасный каустический изолятор для промывки под высоким давлением

сертифицированное крепление для защиты от сейсмических землетрясений

Описание продукта

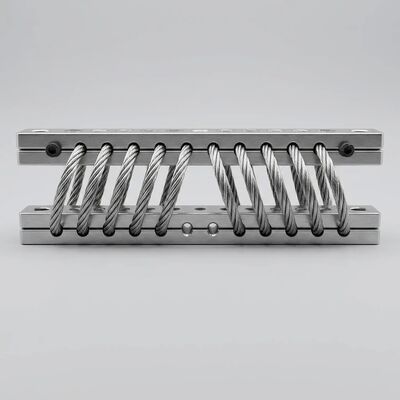

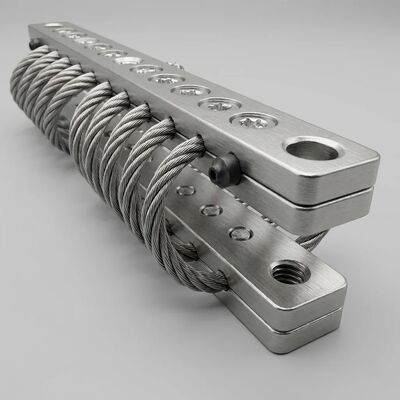

JGX-0480D-61A — Прецизионный тросовый виброизолятор

Разработанный с использованием технологии демпфирования межжильного микротрения, JGX-0480D-61A обеспечивает не требующее технического обслуживания подавление вибрации для промышленного оборудования, работающего в сложных условиях. Конструкция полностью из нержавеющей стали обеспечивает устойчивость к коррозии в течение всего срока службы.

Как работает демпфирование межпрядного микротрения

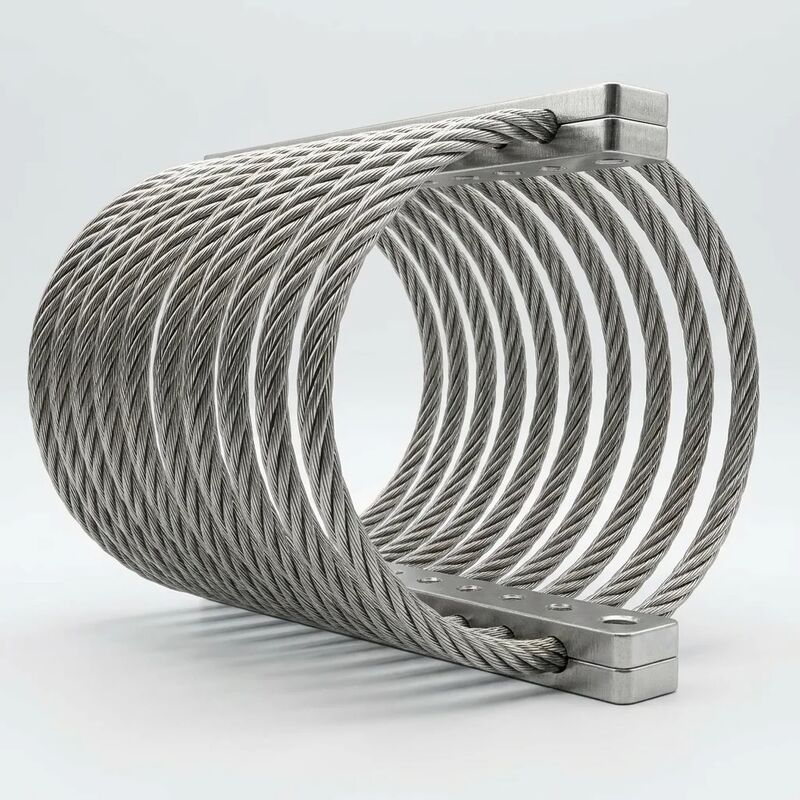

В основе JGX-0480D-61A лежит спиральный элемент троса, изготовленный из нескольких прядей высокопрочной проволоки из нержавеющей стали. Когда механическая вибрация передается через крепление, отдельные пряди скользят друг по другу на микроскопическом уровне. ЭтотКулоновское демпфирование (сухое трение)Механизм преобразует кинетическую энергию в низкопотенциальную тепловую энергию — без необходимости использования гидравлических жидкостей, эластомерных компаундов или активных систем управления.

Три фактора определяют эффективность демпфирования:

Количество прядей и геометрия укладки:Конструкция троса 7*19 максимально увеличивает количество точек контакта между прядями на единицу длины, создавая тысячи поверхностей микротрения, которые активируются при различных амплитудах вибрации.
Отделка поверхности провода:Контролируемая пассивационная обработка сохраняет естественную микрошероховатость тянутой проволоки из нержавеющей стали, что важно для поддержания стабильных коэффициентов кулоновского трения во всем диапазоне рабочих температур.
Винтовая предварительная нагрузка:Геометрия зажимного стержня обеспечивает калиброванное предварительное сжатие спирали каната, устанавливая базовую статическую жесткость и обеспечивая срабатывание порога демпфирования при низких уровнях возбуждения.

В отличие от вязкостных демпферов, которые страдают от утечек жидкости и изменений вязкости в зависимости от температуры, цельнометаллическая система демпфирования в JGX-0480D-61A остается стабильной даже при эксплуатации.от -70°С до +260°Си не требует технического обслуживания в течение всего расчетного срока службы.

Выбор материала и защита от коррозии

JGX-0480D-61A изготовлен изнержавеющая сталь AISI 304стандартно, сАИСИ 316Lдоступно для установок с высоким содержанием хлоридов и в морской атмосфере. Все металлические компоненты — трос, зажимные стержни, монтажные кронштейны и крепежные детали — изготовлены из одного и того же материала, что исключает риск гальванической коррозии.

Компонент	Стандартный класс	Дополнительная оценка	Поверхностная обработка
Спираль троса	АИСИ 304	АИСИ 316L	Пассивированный и электрополированный
Зажимные стержни	АИСИ 304	АИСИ 316L	Пассивированный
Монтажная база	АИСИ 304	АИСИ 316L	Пассивированный
Крепежи	А2-70 СС	А4-80 СС	Пассивированный

Такая стратегия использования материалов позволяет JGX-0480D-61A выдерживатьпротоколы промывки под высоким давлениемраспространен в чистых помещениях пищевой, фармацевтической и полупроводниковой промышленности. Воздействие обычных едких чистящих средств (растворы гидроксида натрия до 5 %, дезинфицирующие средства на основе четвертичного аммония) и окислительных дезинфицирующих средств (надуксусная кислота, пары перекиси водорода) не ухудшает структурную целостность или характеристики демпфирования.

Система квалификационного тестирования и сертификации

Каждая производственная партия JGX-0480D-61A проходит протокол многоточечной проверки:

Кривая статической нагрузки-прогиба:График зависимости силы от смещения от 0 до 150 % номинальной нагрузки в режимах сжатия, сдвига и 45°. Линейность жесткости проверена по эталонным кривым.
Динамическое изменение трансмиссии:Синусоидальное возбуждение от 3 Гц до 200 Гц при входном сигнале 0,5g. Пик передачи и эффективность изоляции зафиксированы в 10 ключевых частотных точках.
Характеристики демпфирования:Метод половинной мощности, применяемый к каждому резонансному пику для расчета эквивалентного коэффициента вязкостного демпфирования (цель: 0,10–0,20).
Воздействие солевого тумана:Нейтральный солевой туман ASTM B117 в течение 500 часов для AISI 304, более 1000 часов для AISI 316L — отсутствие красной ржавчины, глубина точечной коррозии менее 0,05 мм.
Циклическая выносливость:10⁶ циклов при номинальном отклонении ±100 % при частоте 5 Гц. Смещение жесткости должно оставаться в пределах ±10% от исходного значения; перелом проволоки или отделение жилы не допускаются.

Сертификаты:Система менеджмента качества ISO 9001:2015. Доступна документация о соответствии продукции для маркировки CE (Директива ЕС по машинному оборудованию 2006/42/EC) и RoHS (2011/65/EU). Квалификационные сейсмические испытания в соответствии с IBC 2024 и ASCE 7-22 доступны по запросу проекта.

Технический паспорт

Параметр	Спецификация
Модель	JGX-0480D-61A
Диаметр троса	4,8 мм
Строительство Стрэнда	7*19 (7 нитей по 19 проволок)
Материал (Стандарт)	Нержавеющая сталь AISI 304
Материал (необязательно)	Нержавеющая сталь AISI 316L
Номинальная статическая нагрузка (сжатие)	0,45 – 61 кг на крепление
Номинальная статическая нагрузка (крепление под углом 45°)	0,30 – 45 кг на крепление
Номинальная статическая нагрузка (боковая)	0,20 – 30 кг на крепление
Собственная частота (при номинальной нагрузке)	6 – 8 Гц
Эквивалентный коэффициент демпфирования	0,10 – 0,20
Динамическое усиление при резонансе	≤ 4,0
Диапазон рабочих температур	от -70°С до +260°С
Эффективность изоляции (при 20 Гц)	≥ 90% подавление вибрации
Вес крепления (прибл.)	0,35 – 0,50 кг
Размер монтажного болта	M6 или M8 (в зависимости от применения)
Дизайн жизни	20+ лет (при правильной нагрузке, в помещении/на открытом воздухе)

Точность производства и контроль качества

Каждый изолятор JGX-0480D-61A изготавливается на станциях формирования канатов с ЧПУ, которые поддерживают шаг и диаметр спирали с допуском ±0,3 мм. Профили канавок зажимного стержня обрабатываются так, чтобы соответствовать геометрии спирали каната, обеспечивая равномерное контактное давление по всей длине зажима — это критически важно для стабильных характеристик демпфирования от единицы к единице.

К пунктам внутрипроизводственного контроля относятся:

Проверка растяжения входящего провода (цель: ≥ 1570 МПа UTS согласно ASTM A313)
Лазерное измерение геометрии спирали на формовочной станции
Проверка момента затяжки с помощью калиброванных динамометрических ключей (точность ±5 %)
100% визуальный контроль на наличие дефектов поверхности, перекручивания проволоки или расслоения прядей
Отбор статической жесткости на уровне партии (AQL 1.0, уровень нормального контроля II согласно ISO 2859-1)

Итог

JGX-0480D-61A представляет собой лучший в своей категории тросовый изолятор для инженеров, которым требуетсядокументированные данные о производительности,отслеживаемость материалов, идолгосрочная надежностьв чувствительных к вибрации установках. Его механизм демпфирования микротрения между прядями предлагает фундаментальное преимущество перед эластомерными альтернативами: отсутствие ползучести, отсутствие газовыделения и отсутствие необходимости технического обслуживания в течение десятилетий непрерывной эксплуатации.

Запросите техническое описание, 3D-модель CAD или пользовательскую кривую отклонения нагрузки для вашего приложения сегодня.
