JGX-0400D-26A Вибрационный изолятор из проволоки с предварительным напряжением Единая консистенция партии Электрическое заземление ЭМИ-защита

JGX-0400D-26A Виброизолятор из троса — предварительно напряженный на заводе со встроенным заземляющим каналом

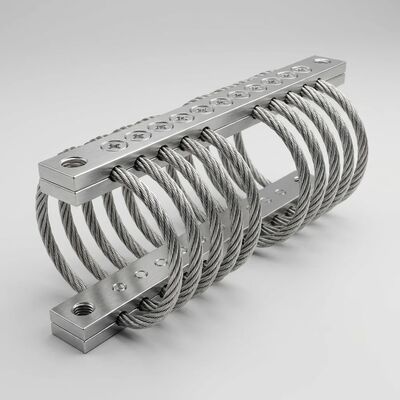

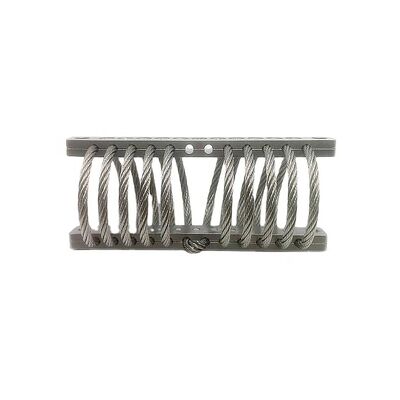

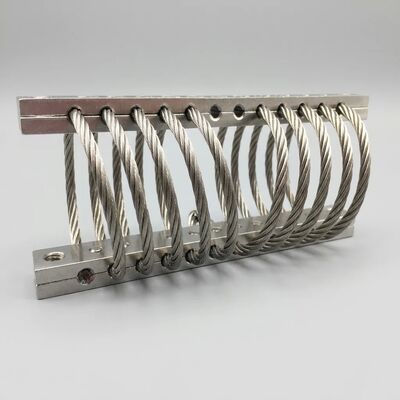

JGX-0400D-26Aпредставляет собой виброизолятор троса средней и тяжелой нагрузки, построенный наСердечник кабеля из нержавеющей стали 304 диаметром 4,0 ммв 8-контурной симметричной схеме, рассчитанный на заводе настатическая нагрузка до 26 кг на крепление. Каждое поперечное сечение петли содержит 133 отдельных провода в конфигурации прядей 7*19, зажатых между стержнями из алюминиевого сплава, обработанными на станке с ЧПУ. Отличительной особенностью этой модели является ееПротокол 100% заводского предварительного напряжения: перед окончательной проверкой каждое устройство подвергается более 100 реверсам нагрузки при 150 % номинальной мощности, что обеспечивает постоянную фиксацию многожильной кабельной конструкции в ее стабильной рабочей геометрии. Это исключает период урегулирования на месте, характерный для некалиброванных креплений для стальных тросов, и гарантирует, что любые две единицы, извлеченные из разных производственных партий, будут доставлятьидентичный динамический отклик. Кроме того, цельнометаллическая конструкция сохраняет электрическую непрерывность между шасси и основанием, что является критически важным моментом для корпусов электронного оборудования, которые должны поддерживать единую опорную точку заземления на всех виброизолированных интерфейсах.

Предварительно напряженное производство и равномерная стабильность партий

Изоляторы проволочных канатов основаны на кулоновском трении между прядями для рассеивания энергии. При новой сборке отдельные провода в каждой жиле 7*19 еще не нашли своего равновесного положения — микрозазоры и неравномерное распределение контактного давления приводят к тому, что первые несколько сотен рабочих циклов проявляются.жесткость при дрифте и переменное демпфирование. JGX-0400D-26A решает эту проблему в источнике:

• Заводской протокол предварительной загрузки:Каждый изолятор монтируется на сервогидравлическом испытательном стенде и подвергается минимум 100 циклам синусоидального смещения при ±60 % максимального номинального отклонения, что соответствует примерно 150 % номинальной нагрузки. Эта контролируемая перегрузка приводит каждую жилу провода в стабильное состояние трибологического контакта — то же состояние, которого она в конечном итоге достигает после нескольких недель полевых работ, но достигается за считанные минуты под лабораторным контролем.
• Пространственные врата после цикла:После предварительного напряжения каждый блок проходит координатно-измерительный контроль, при котором свободная высота, симметрия контура и плоскостность монтажного стержня проверяются на соответствие эталонным значениям. Приемочное окно составляет ±0,3 мм по всем критическим размерам. Единицы, выходящие за пределы допуска, либо перерабатываются, либо утилизируются — они никогда не попадают на склад.
• Статистическая пакетная проверка:Из каждой производственной партии в 100 единиц случайная выборка из 5 изоляторов подвергается полной динамической характеристике на управляемом вибростенде. Собственная частота (целевая 6–12 Гц, в зависимости от нагрузки), коэффициент демпфирования (минимум 15%) и передаточная способность при резонансе измеряются и регистрируются. Коэффициент вариации между образцами поддерживается на уровне ниже 3 %, что позволяет разработчикам оборудования указывать единый номер детали с уверенностью, что эксплуатационные характеристики будут одинаковыми.
• Индивидуальное отслеживание:Каждый изолятор получает выгравированный лазером код партии, связанный с конкретными данными цикла предварительного напряжения и протоколом проверки размеров. Для клиентов из регулируемых отраслей такая полная отслеживаемость поддерживает требования аудита и протоколы анализа отказов.

Собственное электрическое заземление и интеграция экранирования EMI/RFI

Упаковка электронного оборудования представляет собой постоянный конфликт: виброизоляция требует механической развязки между корпусом оборудования и монтажной конструкцией, а электромагнитная совместимость требует постоянного заземления с низким импедансом между одними и теми же двумя поверхностями. Эластомерные изоляторы создают разомкнутую цепь, которую необходимо соединить специальными заземляющими перемычками, что увеличивает количество деталей, трудозатраты и потенциальные виды отказов. JGX-0400D-26A решает эту проблему благодаря своей цельнометаллической архитектуре:

• Проводящий механический путь:Трос из нержавеющей стали 304 обеспечивает прямой контакт металл-металл с алюминиевыми зажимными стержнями как на верхнем, так и на нижнем монтажном стыке. Хотя объемное сопротивление нержавеющей стали (приблизительно 7,2*10⁻⁷ Ом·м) ограничивает пропускную способность этого пути как первичного проводника тока повреждения, оно обеспечивает более чем достаточную непрерывность для предотвращения условий плавающего заземления, которые емкостно связывают шум переключения в чувствительных аналоговых входных каскадах и входных каскадах АЦП.
• Посадочная поверхность прокладки EMI:Плоская, обработанная поверхность каждой зажимной планки обеспечивает идеальную монтажную плоскость для проводящих прокладок EMI — плетеной проволочной сетки, штифта или профилей из проводящего эластомера. Прокладка сжимается между стержнем изолятора и стенкой корпуса, сохраняя непрерывность клетки Фарадея, которая в противном случае была бы нарушена из-за физического зазора на границе раздела изоляции. Никакой отдельной соединительной перемычки не требуется.
• Гальваническая совместимость:Пара материалов нержавеющая сталь-алюминий в сочетании с электрополированной поверхностью, которая удаляет свободное железо с поверхностей проволоки, противостоит гальванической коррозии во всех нормальных промышленных и морских атмосферных условиях. Для применений, требующих полной электрической изоляции, а не непрерывности, зажимные стержни могут быть оснащены жестким анодированием — свяжитесь с нашей командой по применению, чтобы обсудить вашу конкретную стратегию заземления.

Теплопроводность и нулевое тепловое старение

Температура является основным ускорителем деградации полимера. Соотношение Аррениуса показывает, что каждые 10°C повышают примерно вдвое скорость термоокислительного старения эластомеров. С практической точки зрения резиновая опора, рассчитанная на 5 лет при температуре 25°C, может выйти из строя менее чем за 6 месяцев при температуре 85°C — температура, которую легко достичь внутри корпусов промышленного оборудования, наружных шкафов, подвергающихся воздействию солнечных лучей, и отсеков, прилегающих к двигателю. JGX-0400D-26A конструктивно не способен на этот режим отказа:

• Металлический тепловой путь:Нержавеющая сталь 304 имеет теплопроводность примерно 16 Вт/м·К. Хотя это и скромно по сравнению с алюминием (205 Вт/м·К) или медью (401 Вт/м·К), это все же на два порядка выше, чем 0,1–0,3 Вт/м·К, типичные для наполненных резиновых смесей. Сердечник троса действует как распределенный тепловой мост, отводя тепло от монтажного фланца оборудования в базовую конструкцию, а не удерживая его на границе раздела.
• Полнодиапазонная стабильность:Номинальный рабочий диапазон изолятора составляет от -40°C до +200°C в непрерывном режиме без ухудшения характеристик. Во всем этом диапазоне изменение динамической жесткости составляет менее 8%, что полностью объясняется незначительной температурной зависимостью модуля упругости нержавеющей стали. Для сравнения, типичная смесь натурального каучука становится жестче на 300–500% при охлаждении от 25 ° C до -30 ° C.
• Пути разложения полимера отсутствуют:Здесь нет двойных углерод-углеродных связей, которые можно было бы окислить, никаких молекул пластификатора, которые могли бы мигрировать, никаких поперечно-сшитых серных мостиков, которые могли бы перестроиться под воздействием термического напряжения. Пассивный слой оксида хрома на поверхности нержавеющей стали термодинамически стабилен и самоограничивается при толщине 2–5 нм. После десяти лет непрерывной работы при температуре 150°C механические свойства изолятора неотличимы от его заводского состояния.

Технические данные JGX-0400D-26A

Среды приложений

• Удаленные радиоблоки и распределение электроэнергии базовой станции телекоммуникаций
• Шкафы для инверторов возобновляемой энергии и шкафы для хранения аккумуляторов
• Промышленные панели частотно-регулируемого привода и центры управления двигателями
• Корпуса оборудования железнодорожной сигнализации и перронные информационные табло
• Консоли электроники морского мостика и стойки навигационного процессора
• Лабораторные аналитические приборы и прецизионные измерительные системы

Инженерная поддержка ВНРЛН

WNRLN производит JGX-0400D-26A подИСО 9001:2015сертифицированные системы качества. Каждая поставка включает сводную документацию по испытаниям партии. Наша команда разработчиков приложений предлагает бесплатную проверку конфигурации монтажа — отправьте нам массу вашего оборудования, координаты центра тяжести, доступные точки крепления и профиль вибрационной среды, и мы вернем рекомендуемый выбор изолятора с прогнозируемыми кривыми передачи в течение двух рабочих дней.Свяжитесь с нами сегоднячтобы обсудить требования вашего проекта или запросить образцы для оценки.
