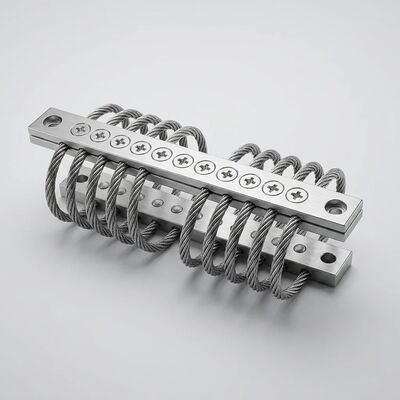

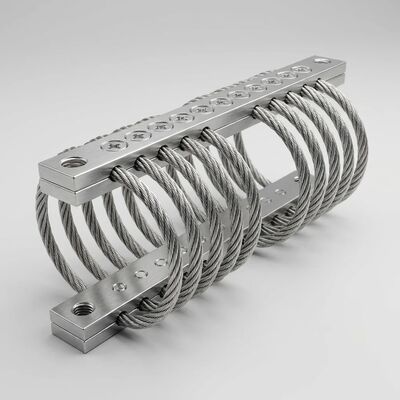

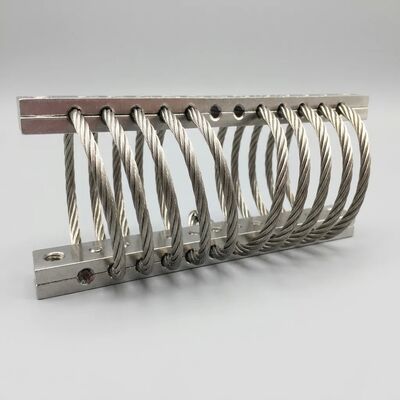

JGX-0320D-17A Вибрационный изолятор для проволочных канатов

JGX-0320D-17A Виброизолятор на тросе — защита от ударов, обслуживаемая на месте, со встроенным резервированием

JGX-0320D-17Aустраняет критический пробел в конструкции виброизоляции: что происходит, когда основной демпфирующий элемент выходит из строя в процессе эксплуатации? В отличие от герметичных эластомерных креплений, которые выходят из строя без предупреждения, и однопутных пружинных изоляторов, которые не обеспечивают никакой дополнительной защиты, этот тросовый изолятор с 6 петлями встроен врезервная вторичная амортизациянепосредственно в архитектуру его катушки. Изготовлено изТрос из нержавеющей стали 304 толщиной 3,2 ммс электрополированной отделкой, поддерживаетот 0,5 до 15 кгв диапазоне рабочих температурот -40°С до +150°С, что делает его пригодным для установки в широком диапазоне — от логистического оборудования для холодного хранения до высокотемпературных периферийных устройств моторного отсека.

Избыточное страхование от вторичного шока

Принцип резервирования прост: благодаря 6 независимым петлям троса, работающим параллельно, выход из строя или усталость любой отдельной петли не снижает защитную способность изолятора. Остальные 5 петель продолжают рассеивать кинетическую энергию посредствомдемпфирование межпрядного трения— фундаментальный механизм, который придает тросовым изоляторам характерное гистерезисное демпфирование. Это означает:

• Изящная деградация: эффективность демпфирования снижается постепенно, а не катастрофически, что дает командам технического обслуживания предсказуемое окно обслуживания.
• Нет единой точки отказа: каждый контур работает как независимый элемент рассеивания энергии, поэтому локализованный дефект не может распространиться по всей системе демпфирования.
• Присущая отказоустойчивость: даже в случае частичного повреждения в худшем случае стальная сердцевина кабеля сохраняет структурную связь, предотвращая полное отсоединение оборудования от основания крепления.

Эта архитектура особенно ценна дляавтоматическая или удаленная установка— оборудование базовых станций сотовой связи, морские системы мониторинга, путевое сигнальное оборудование — где интервалы плановых проверок могут составлять месяцы, а физический доступ ограничен.

Мгновенная визуальная проверка для быстрого аудита

JGX-0320D-17A предназначен дляотсутствие инструментов, визуальный осмотр. Открытая геометрия троса означает, что техник может оценить состояние изолятора менее чем за 30 секунд, проверив три простых индикатора:

1. Симметрия катушки— любая остаточная деформация, неравномерное расстояние между петлями или перекручивание жил проволоки сразу видны на фоне ожидаемого спирального профиля.
2. Состояние поверхности— электрополированная нержавеющая сталь 304 позволяет с первого взгляда выявить коррозию, фреттинг-износ или поломку жилы без использования проникающего средства или увеличения.
3. Целостность зажима— отметки момента затяжки монтажных стержней и соответствие зазора между зажимными стержнями можно проверить визуально, не ослабляя крепежных элементов.

Сравните это с обычными резиновыми опорами, которые требуют разборки для проверки внутреннего расслоения, или с амортизаторами, заполненными жидкостью, которые требуют испытаний под давлением для подтверждения целостности уплотнения. JGX-0320D-17A исключает догадки и значительно сокращает трудозатраты на проверку — один техник может проверить всю стойку с оборудованием за считанные минуты, а не часы.

Долговечная надежность благодаря материаловедению

Конструкция демпфирующего ядра из нержавеющей стали 304 обеспечиваеткоррозионная стойкостьне полагаясь на поверхностные покрытия, которые могут отколоться или изнашиваться.электрополированная отделкадополнительно пассивирует поверхность, удаляя микрозаусенцы и загрязнения поверхности железом, возникшие во время волочения проволоки. В сочетании ссобственный диапазон частот 8–15 Гцикоэффициент демпфирования ≥15%, изолятор сохраняет свою динамическую характеристику в течение длительного срока службы. Ключевые показатели надежности включают в себя:

• Оценка усталости дляболее 10⁶ циклов нагрузкипри полном номинальном объеме
• Дрейф коэффициента демпфированияменее 5%превышение номинального усталостного ресурса
• Нет планового интервала заменыпри нормальных условиях эксплуатации — замена по состоянию, а не по календарю
• Срок хранения превышает10 летв контролируемых помещениях без ухудшения производительности

Разработан для этих сред

• Шкафы базовых станций телекоммуникаций и удаленные радиоблоки
• Системы мониторинга морских платформ и сбора данных
• Железнодорожная сигнализация, счетчик осей и детекторы горячего бокса
• Панели мониторинга вибрации турбин электростанций
• Кейсы для транспортировки и развертывания оборудования для медицинской визуализации
• Мониторинг логистики холодовой цепи и крепления холодильных компрессоров

Обязательства WNRLN по обеспечению качества

Каждый JGX-0320D-17A производится подИСО 9001:2015система контроля качества с полной сертификацией материалов, отслеживаемой по номерам плавок стана. Пакетные испытания включают измерение динамической жесткости, проверку коэффициента демпфирования и визуальный/размерный контроль в соответствии с внутренними стандартами приемки. Мы поддерживаем запасы для немедленной отгрузки оценочных количеств и предлагаеминдивидуальное количество петель и диаметры проводовдля особых требований OEM.Свяжитесь с нашей командой по приложениямдля обсуждения вашего проекта — обычно мы отвечаем техническим предложением в течение одного рабочего дня.
