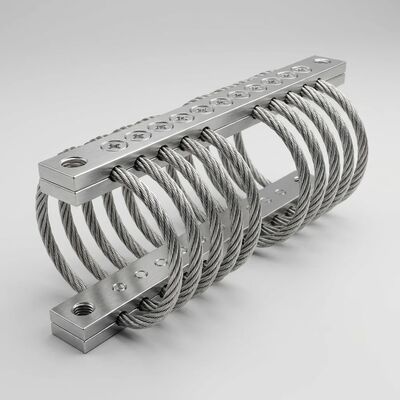

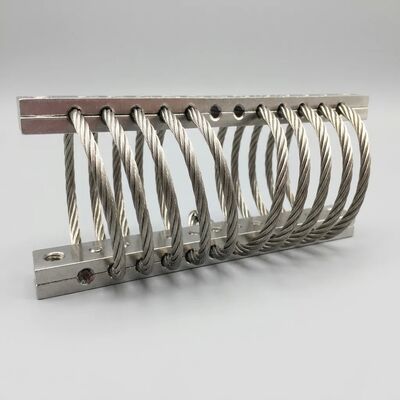

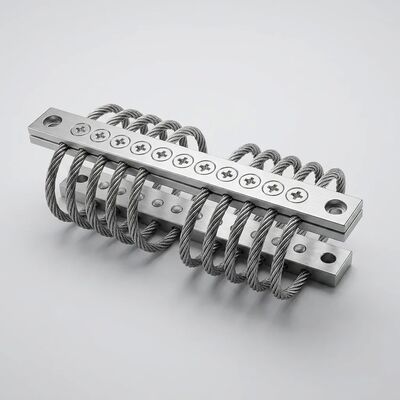

JGX-0320D-17A Виброизолятор из троса Высокое соотношение нагрузки к весу Компактная конструкция Всенаправленный монтаж

JGX-0320D-17A Вибрационный изолятор из проволочной веревки

ВJGX-0320D-17AЭто точно сконфигурированный вибрационный изолятор из проволочной веревки, разработанный специально для помещений с ограниченным пространством, требующих бескомпромиссного смягчения ударов.Нержавеющая стали 304Ядро кабеля с диаметром провода 3,2 мм, этот изолятор обеспечиваетгрузоподъемность 0,515 кг на крепежпри минимальном объеме оболочки прямой результат оптимизации геометрии обмотки катушки и расстояния между зажимами для максимизации эффективности амортизации на единицу массы.

Высокое соотношение груза к весу для компактных помещений

Традиционные эластомерные крепежи и изоляторы с катушными пружинами выделяют между номинальной нагрузкой и физическими размерами: чем больше они выдерживают, тем больше они становятся.JGX-0320D-17A нарушает это ограничениеЕго архитектура проволочной веревки достигаетсоотношение затухания ≥15%через все три трансляционных оси одновременно, сестественный диапазон частот 815 ГцЭта плотность позволяет интегрировать защиту от вибраций полного спектра в авиационные отсеки, гимбальные сборы БПЛА,высокоточные медицинские изделия, и компактных промышленных контроллеров, где каждый миллиметр просвета и каждый грамм полезной нагрузки имеет значение.

Доказано разрушительными испытаниями

Каждая серия JGX-0320D-17A проверяетсяпротоколы ускоренного деструктивного тестированиякоторые подталкивают изоляторы к их предельным механическим пределам.

• Предельная нагрузка на тягу до отказана ядре проволочной веревки, подтверждая маржи безопасности, значительно превышающие номинальную емкость
• Испытания циклической усталостипревышающие 106 переворотов нагрузки при максимальном номинальном перемещении, с понижением коэффициента затухания, измеренного < 5% в течение всего цикла
• Выживаемость при ударном импульсепри полусинусовых и пилозубовых входных волновых формах, проверяя, что пиковое передаваемое ускорение остается ниже проектных порогов даже после повторных событий с высоким g
• Устойчивость к коррозии соляными спреямипо ISO 9227 нейтральное испытание солевого спрея (NSS), подтверждающее, что электрополированная отделка из нержавеющей стали 304 сохраняет структурную целостность после 96+ часов воздействия

По запросу доступны отчеты о испытаниях третьих сторон, обеспечивающие полную прослеживаемость от тепловых чисел сырья до окончательного испытания приемки.

Всенаправленная и ориентационно-независимая установка

Симметричная 6-шпулевая спиральная проволока геометрия по своей сутиВсенаправленныйВ отличие от одноосевых амортизаторов, которые защищают только одну ось, JGX-0320D-17A одинаково ослабляет энергию вибрации независимо от направления ввода - вертикального, бокового, продольного или любой комбинации.Установка фланцев принимаетПроходные болты M6и может устанавливаться под любым углом (0°, 45°, 90°, перевернуто) без изменения кривой динамического ответа изолятора.уменьшает трудоемкость установки, и обеспечивает постоянную защиту в полевом оборудовании, где не может быть гарантирована точная ориентация установки.

Технические спецификации на первый взгляд

Типичные применения

• Оборудование для аэрокосмической авионики и регистраторы данных полетов
• Двигатели для камер БПЛА и платформы стабилизации полезной нагрузки
• Транспортировка медицинского диагностического и изобразительного оборудования
• Промышленные контроллеры с ЧПУ и приборы точной метрологии
• Морская электроника и навигационные дисплеи на борту судов
• Железнодорожные сигнальные и железнодорожные коммуникационные шкафы

Почему источник из WNRLN?

WNRLN работает в соответствии сISO 9001:2015Каждый JGX-0320D-17A поставляется с сертификатом испытания партии, обобщающим ключевые показатели динамической производительности.Наша инженерная группа предоставляет бесплатный обзор заявки. Отправьте нам массу оборудования., ограничения конверты, и вибрации окружающей среды профиль, и мы будем рекомендовать оптимальную конфигурацию изолятора бесплатно.Свяжитесь с нами сегоднячтобы запросить образец или обсудить ваши конкретные требования к изоляции.
