JGX-0240D-6.3A Виброизолятор из троса Немагнитная конструкция с низкой проницаемостью Экологичный Соответствует RoHS REACH

JGX-0240D-6.3A Виброизолятор из троса – разработка немагнитных материалов для установок, чувствительных к электромагнитным помехам и экологически регулируемых установок

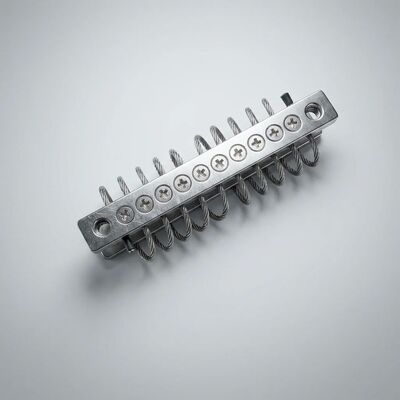

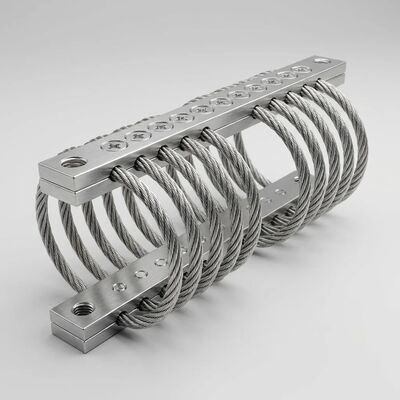

JGX-0240D-6.3Aпредставляет собой тросовый виброизолятор среднего класса из серии JGX-0240 с тросом из нержавеющей стали диаметром 2,4 мм и 10-петлевой архитектурой, рассчитанный на статическую нагрузку 6,3 кг. Отличительной особенностью этой конфигурации является ее доступность сполностью немагнитные материалы с низкой магнитной проницаемостьюи провереноСоответствие экологическим нормам RoHS и REACH– что делает его подходящим выбором для установки рядом с оборудованием магнитно-резонансной томографии, приборами с лучами частиц, прецизионными электромагнитными измерительными приборами и объектами, на которые распространяются строгие ограничения по содержанию веществ в окружающей среде. Все конфигурации производятся в соответствии с сертифицированной системой управления качеством ISO 9001: 2015 в Сиань Хоане.

Понимание магнитной проницаемости и ее влияние на прецизионное оборудование

Магнитная проницаемость (мкр) определяет, как материал реагирует на внешнее магнитное поле. Материалы с µr значительно больше 1 концентрируют линии магнитного потока, искажая поле вблизи них. Для точного научного и медицинского оборудования даже небольшие искажения поля от близлежащего структурного оборудования могут привести к неприемлемым ошибкам измерения:

• Артефакты изображения МРТ:Компоненты ферромагнитного изолятора вблизи канала МРТ создают артефакты магнитной восприимчивости – локализованные провалы сигнала и геометрические искажения в реконструированном изображении. Эти артефакты могут маскировать патологию или создавать ложноположительные показания, снижая точность диагностики. Немагнитное изоляционное оборудование полностью устраняет этот источник артефактов.
• Отклонение луча электронной микроскопии:Сканирующие и просвечивающие электронные микроскопы направляют электронные лучи с помощью электромагнитных линз. Посторонние магнитные поля от близлежащего железного оборудования отклоняют луч, ухудшая разрешение, вызывая астигматизм и усложняя процедуры выравнивания колонки. Немагнитные изоляционные материалы сохраняют целостность пути луча
• Точность масс-спектрометра:Масс-спектрометры магнитного сектора и ионно-циклотронного резонанса зависят от точной однородности магнитного поля для обеспечения точности массы. Близость ферромагнитных материалов искажает поле, смещая калибровку массы и снижая разрешающую способность. Изоляторы с низкой проницаемостью позволяют избежать этих помех.

Варианты материалов для контролируемой магнитной подписи

Сертификация материала:Сертификаты заводских испытаний, подтверждающие химический состав в соответствии с ASTM A240/A276 и измерения магнитной проницаемости в соответствии с ASTM A342, могут быть предоставлены с каждой производственной партией, что подтверждает квалификацию установки в регулируемых средах.

Соответствие экологическим нормам: RoHS и REACH

Доступ к европейским и другим регулируемым рынкам все чаще требует документированного соблюдения правил ограничения веществ. JGX-0240D-6.3A был проверен на соответствие двум наиболее глобально значимым платформам:

• RoHS (Ограничение использования опасных веществ, Директива 2011/65/ЕС, включая поправку 2015/863):Лабораторный анализ подтверждает, что все составляющие материалы не превышают максимальные пороговые значения концентрации для десяти запрещенных веществ: свинца, ртути, кадмия, шестивалентного хрома, полибромированных дифенилов (ПБД), полибромированных дифениловых эфиров (ПБДЭ), бис (2-этилгексил) фталата (ДЭГФ), бутилбензилфталата (ББП), дибутилфталата (ДБФ) и диизобутилфталата (ДИБФ). Цельнометаллическая конструкция по своей сути не содержит фталатных пластификаторов и бромированных антипиренов, которые обычно присутствуют в виброизоляционных продуктах на основе эластомеров.
• REACH (Регистрация, оценка, разрешение и ограничение использования химических веществ, Регламент EC 1907/2006):Полный перечень веществ подтверждает, что ни один материал или технологический химикат, использованный при производстве JGX-0240D-6.3A, не содержит веществ, вызывающих особую озабоченность (SVHC) в концентрациях, превышающих 0,1% по весу. Это включает полное отсутствие веществ, перечисленных в Приложении XIV (Список разрешений) и Приложении XVII (Список ограничений). Полная документация по раскрытию информации поддерживается и доступна для проведения комплексной проверки цепочки поставок.
• Восстановление материалов с истекшим сроком эксплуатации:И трос из нержавеющей стали, и зажимные стержни из алюминиевого сплава на 100% подлежат вторичной переработке с помощью установленных процессов рекуперации металлов. Материалы имеют положительную ломовую ценность и могут быть переработаны без разборки или обращения с опасными отходами. Это обеспечивает соответствие Директиве об отходах электрического и электронного оборудования (WEEE) и аналогичным системам расширенной ответственности производителей во всем мире.
• Отчетность о конфликтных минералах:Комплексная проверка цепочки поставок подтверждает, что олово, тантал, вольфрам и золото (3TG), используемые в JGX-0240D-6.3A, если таковые имеются, получены от металлургических предприятий, соответствующих Руководству по комплексной проверке ОЭСР. Доступна документация для отчетности о соответствии правилу SEC 13p-1 (раздел 1502 Додда-Франка).

Усталостные характеристики при непрерывной работе для регулируемых сред

Оборудование для медицинского, научного и экологического мониторинга часто работает непрерывно, что делает надежность изолятора серьезной проблемой для безопасности пациентов и целостности данных. Цельнометаллический JGX-0240D-6.3A обеспечивает стабильную производительность без механизмов деградации, которые ограничивают срок службы эластомерного изолятора:

• Устойчивость к циклу стерилизации:Медицинское и лабораторное оборудование проходит повторную стерилизацию. JGX-0240D-6.3A выдерживает стерилизацию в автоклаве (насыщенный пар при 121°C или 134°C), гамма-облучение (стандартная доза 25 кГр, повторяемая), воздействие газа оксида этилена и низкотемпературную стерилизацию парами перекиси водорода/плазмой без каких-либо изменений механических свойств или стабильности размеров. Эластомерные изоляторы разрушаются при гамма- и термической стерилизации, обычно выдерживают менее 20 циклов, прежде чем требуют замены.
• Совместимость с химической очисткой:Обычные лабораторные и клинические дезинфицирующие средства, в том числе 70%-ный изопропиловый спирт, растворы гипохлорита натрия (до 10%), четвертичные соединения аммония, растворы перекиси водорода и препараты надуксусной кислоты, не действуют на нержавеющую сталь и анодированный алюминий. Не происходит набухания, растрескивания или размягчения – свойства, которые быстро разрушают резиновые изоляторы при химическом воздействии.
• Дегазация в чувствительных средах:100% металлическая конструкция полностью исключает выбросы летучих органических соединений. JGX-0240D-6.3A обеспечивает нулевое загрязнение рабочей среды для лабораторий масс-спектрометрии, где выделение газа из близлежащих материалов повышает фоновый спектр, для оптических лабораторий, где осаждение молекулярной пленки ухудшает характеристики зеркал и линз, а также для чистых помещений полупроводников, где молекулярное загрязнение воздуха влияет на производительность.

Технические характеристики

Ключевые характеристики

• Варианты из немагнитного материала – μr < 1,02 для конфигураций из 316L, проверено по ASTM A342.
• Полное соответствие RoHS – все десять запрещенных веществ ниже пороговых значений MCV.
• Полное соответствие REACH – отсутствие содержания SVHC выше 0,1% по массе, доступно полное раскрытие информации о материалах.
• 100% возможность вторичной переработки по окончании срока службы — восстановление нержавеющей стали и алюминия посредством стандартной переработки металла.
• Совместимость со стерилизацией – автоклав, гамма-плазма, EtO и H₂O₂ без разложения.
• Химическая очистка невосприимчива – обычные лабораторные дезинфицирующие средства и промышленные чистящие средства не оказывают никакого эффекта.
• Нулевое выделение газа – отсутствие летучих органических соединений, отсутствие осаждения молекулярной пленки, отсутствие выделения твердых частиц.
• Никакой ползучести и старения – металлургически стабильные свойства на протяжении всего срока службы оборудования.
• Широкий температурный диапазон – от −40°C до +200°C без изменения механических свойств.
• Не требует технического обслуживания – не требуется планового осмотра, смазки или замены.

Примеры применения по секторам

О Сианьской микроволновой компании Hoan Co. Ltd.

Основанная в 2005 году со штаб-квартирой в Сиане, Китай, компания Xi'an Hoan Microwave Co. Ltd. является специализированным производителем виброизоляционной и энергопоглощающей продукции. В компании работают более 500 специалистов, в том числе инженерный отдел из более чем 100 специалистов в области анализа вибрации, материаловедения и обеспечения качества. Производственное предприятие, сертифицированное по стандарту ISO 9001:2015, производит тросовые изоляторы, виброопоры, фрикционные демпферы, амортизаторы и LC-фильтры. Сиань Хоан обслуживает клиентов в более чем 25 странах в секторах медицинской визуализации, аналитического приборостроения, производства полупроводников, научных исследований, мониторинга окружающей среды и точного машиностроения. Компания ведет комплексную сертификацию материалов и документацию о соответствии нормативным требованиям для поддержки квалификационных требований клиентов на регулируемых рынках по всему миру.

Свяжитесь с нашей командой технического соответствия сегоднязапросить декларации RoHS/REACH, сертификаты испытаний на магнитную проницаемость или консультацию по спецификациям материалов для немагнитных конфигураций JGX-0240D-6.3A в вашем приложении, чувствительном к электромагнитным помехам или экологически регулируемом.
