JGX-0240D-6.3A Вибрационный изолятор из проволоки Высокая усталость Продолжительность службы Двухрежимная операция Защита транзита Нелинейная амортизация

JGX-0240D-6.3A Виброизолятор из троса – металлургическая наука об усталости, применяемая для изоляции в непрерывном режиме работы

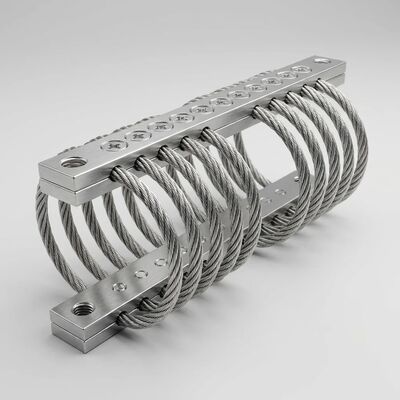

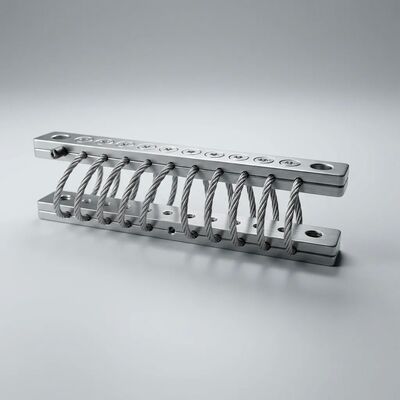

JGX-0240D-6.3Aпредставляет собой тросовый виброизолятор среднего класса компании Xi'an Hoan серии JGX-0240, в котором используется трос из нержавеющей стали 304 диаметром 2,4 мм, имеющий усовершенствованную 10-контурную геометрию и рассчитанный на статическую нагрузку 6,3 кг на единицу. Имея компактный собственный вес 0,45 кг, этот изолятор разработан с учетом трех важнейших требований защиты промышленного оборудования:металлургически гарантированная высокая усталостная долговечностьдля техники, работающей круглосуточно и без выходных,встроенная двухрежимная защитачто устраняет необходимость в отдельных системах оперативной и транзитной изоляции, инелинейное прогрессивное демпфированиеэто по своей сути предотвращает механическое опускание во время перегрузки, не требуя внешних демпферов или ограничителей хода. Производство, сертифицированное по стандарту ISO 9001:2015, обеспечивает стабильность качества продукции от партии к партии.

Металлургия бесконечной усталостной жизни

Усталостное разрушение механических компонентов подчиняется хорошо изученным принципам: амплитуда циклического напряжения, средний уровень напряжения, предел выносливости материала и факторы концентрации напряжений в совокупности определяют, выйдет ли компонент из строя или прослужит неопределенно долго. В конструкции троса JGX-0240D-6.3A использованы следующие принципы, обеспечивающие практически неограниченный срок службы:

• Ниже предела выносливости:Аустенитные нержавеющие стали обладают истинным пределом усталостной выносливости – амплитудой напряжения, ниже которой усталостное разрушение не происходит независимо от количества циклов. Каждая из 133 отдельных проволок в конструкции прядей 7*19 работает при уровне напряжения ниже этого порога в условиях номинальной нагрузки, что означает, что материал никогда не переходит в режим усталости с ограниченным сроком службы. Это принципиально отличается от эластомерных креплений, где разрывы полимерной цепи накапливаются с каждым циклом, гарантируя возможный отказ.
• Архитектура распределенной деформации:При отклонении изолятора кривизна изгиба распределяется по всем 10 петлям троса. Внутри каждой петли геометрия прядей 7*19 дополнительно распределяет изгиб между 7 внешними прядями, каждая из которых состоит из 19 отдельных проволок. Такое многоуровневое распределение нагрузки устраняет концентрации напряжений, которые вызывают усталостные трещины в более простых конструкциях пружин или эластомеров.
• Устойчивость к истиранию:Трение между прядями, обеспечивающее демпфирование, также представляет собой потенциальную проблему, вызывающую раздражение. Однако на поверхности проволоки из нержавеющей стали образуется стабильная самоограничивающаяся оксидная глазурь в условиях повторяющегося микроскольжения. Этот трибологический слой защищает основной металл, сохраняя при этом коэффициент трения, необходимый для эффективного демпфирования, без прогрессирующей потери материала, наблюдаемой в плохо подобранных парах скольжения.
• Никакого экологического ускорения:Рост усталостных трещин в большинстве конструкционных сплавов ускоряется под действием агрессивных сред (коррозионная усталость). Конструкция JGX-0240D-6.3A из нержавеющей стали 304 невосприимчива к этому механизму ускорения во всех обычных промышленных средах, включая морскую атмосферу и умеренное химическое воздействие. Усталостные характеристики, измеренные в лабораторном воздухе, являются репрезентативными для установленных характеристик на протяжении всего срока службы изолятора.

Двухрежимная защита: устранение компромисса между транзитом и работой

Традиционные стратегии изоляции оборудования часто создают эксплуатационный конфликт: мягкие крепления оптимизируют виброизоляцию во время работы, но допускают чрезмерные перемещения во время транспортировки, тогда как жесткие крепления защищают от ударов при транспортировке, но обеспечивают плохое подавление вибрации при эксплуатации. JGX-0240D-6.3A решает эту проблему благодаря своим механическим характеристикам:

• Режим работы:При нормальных амплитудах вибрации (±2–5 мм) петли каната работают в режиме малой жесткости, где межпрядное трение обеспечивает устойчивое демпфирование >15%. Собственная частота изолятора составляет 12–20 Гц (в зависимости от нагрузки) и расположена ниже типичных частот возбуждения оборудования, что обеспечивает коэффициент передачи <1 для эффективной изоляции во время непрерывной работы.
• Транзитный режим (автоматический):При воздействии больших смещений, типичных для транспортных ударов (±8–15 мм), геометрия каната переходит в область прогрессивной жесткости. Эффективная жесткость пружины увеличивается нелинейно, ограничивая общее смещение и одновременно увеличивая кулоновскую силу демпфирования — большие перемещения вызывают пропорционально большее трение. Изолятор поглощает падения при перемещении, удары транспортных средств и удары рельсов, не опускаясь до дна и не требуя ручного изменения конфигурации.
• Бесшовный переход:Дискретной точки переключения между режимами нет. Характеристики жесткости и демпфирования постоянно изменяются в зависимости от амплитуды смещения, обеспечивая плавное и предсказуемое поведение во всех условиях эксплуатации и транспортировки. Проектировщикам оборудования не нужно указывать отдельные системы изоляции при эксплуатации и транспортировке, что упрощает как механическое проектирование, так и рабочий процесс установки/пуско-наладки.
• Упрощение установки:Поскольку JGX-0240D-6.3A всегда активен в обоих режимах, в нем не нужно снимать стопорные болты после транспортировки, не нужно выбрасывать транспортировочные кронштейны, а также отсутствует риск повреждения оборудования из-за забытых транспортировочных фиксаторов. Изоляторы, установленные на заводе, защищают оборудование при транспортировке, погрузочно-разгрузочных работах, монтаже, пуско-наладке и на протяжении всего срока эксплуатации.

Нелинейная механика демпфирования: встроенное предотвращение провалов

Линейные виброизоляторы имеют хорошо известную уязвимость: когда возбуждение превышает расчетную амплитуду, изолятор отклоняется до механического предела и воздействует на ограничитель хода, передавая ударный импульс непосредственно на защищаемое оборудование. JGX-0240D-6.3A устраняет этот вид отказа за счет нелинейности, обусловленной геометрией:

• Прогрессивное геометрическое ужесточение:Когда петли троса отклоняются в сторону максимального смещения, геометрия троса изменяется таким образом, что эффективная жесткость увеличивается. Петли затягиваются, радиус изгиба уменьшается, и путь нагрузки через многожильный кабель становится более прямым. Этот геометрический эффект создает плавно возрастающую кривую силы-перемещения, которая приближается, но не достигает жесткого механического предела.
• Амплитудно-пропорциональное рассеяние энергии:Сила кулоновского трения пропорциональна нормальной силе между поверхностями скольжения. Поскольку натяжение троса увеличивается с прогибом, контактное давление между прядями увеличивается, увеличивая силу трения и, следовательно, энергию, рассеиваемую за цикл. В экстремальных условиях ударов мгновенный коэффициент демпфирования может превышать 25 % по сравнению с номинальным > 15 % при нормальных амплитудах вибрации.
• Самоцентрирующееся эластичное восстановление:После любого отклонения энергия упругой деформации троса возвращает изолятор точно в нейтральное положение. Нет постоянной установки, смещения храпового механизма и нет необходимости в ручном центрировании после удара. Такое самоцентрирующееся поведение присуще характеристикам металлической пружины троса.

JGX-0240D-6.3A Технические характеристики

Варианты обработки поверхности зажимных стержней

• Белое анодирование (стандарт):Слой электролитического оксида алюминия толщиной 5–15 мкм, электронепроводящий, естественный металлический вид. Подходит для внутреннего применения в промышленном и общем оборудовании.
• Жесткое анодирование (опционально):Глубокий оксидный слой толщиной 25–50 мкм значительно повышает твердость поверхности (400–500 HV). Выбран для абразивных сред, наружной установки или применений, требующих повышенной механической прочности монтажных соединений.
• Зажимные стержни из нержавеющей стали (опция):Полностью нержавеющая конструкция для использования в морских зонах брызг, в атмосфере химических заводов или в средах, предназначенных для промывки пищевых продуктов. Пассивирован согласно ASTM A967.

Сводные характеристики производительности

• Металлургически неограниченный усталостный ресурс – работает ниже предела выносливости материала в номинальных условиях.
• Двухрежимная защита активна всегда — без переключения режимов, без аппаратной блокировки, без процедур, специфичных для транзита.
• Нелинейное прогрессивное демпфирование – встроенная защита от перегрузки без внешних демпферов или ограничителей хода.
• Нулевая ползучесть и нулевое старение – нет вязкоупругой релаксации, нет окислительного упрочнения, стабильные свойства на неопределенный срок.
• Изоляция по всем осям — один компактный блок одновременно обрабатывает входные данные сжатия, сдвига и крена.
• Экологически безопасная конструкция – не подвержена влиянию химикатов, морской воды, озона, ультрафиолета, влажности, солевых брызг.
• Широкий температурный диапазон – полная производительность от −40°C до +200°C без снижения номинальных характеристик.
• Эксплуатация без технического обслуживания – без плановых проверок, без смазки, без замены деталей.

Примеры промышленного применения

О Сианьской микроволновой компании Hoan Co. Ltd.

Компания Xi'an Hoan со штаб-квартирой в Сиане, Китай, работает с 2005 года и зарекомендовала себя как специализированный производитель виброизоляционной и энергопоглощающей продукции. На предприятии компании, сертифицированном по стандарту ISO 9001:2015, работает более 500 сотрудников, включая инженерный отдел, состоящий из более чем 100 специалистов, занимающихся анализом вибрации, инженерией материалов и разработкой продукции. Ассортимент продукции Xi'an Hoan включает в себя изоляторы для тросов, виброопоры, фрикционные демпферы, амортизаторы и LC-фильтры, которые обслуживают клиентов в области автоматизации производства, морского машиностроения, энергетики, железнодорожных систем, строительных услуг и точных приборов в более чем 25 странах мира.

Свяжитесь с нашим инженерным отделом сегоднячтобы обсудить ваше применение виброизоляции при длительной работе, запросить документацию по усталостным характеристикам или организовать оценку прототипа JGX-0240D-6.3A в ваших конкретных условиях эксплуатации.
