JGX-0160D-3.2A Вибрационный изолятор из проволочной веревки с оптимизированной естественной частотой нулевого выброса газов для использования в вакууме в чистой комнате

JGX-0160D-3.2A Всеметаллический вибрационный изолятор из проволочной веревки

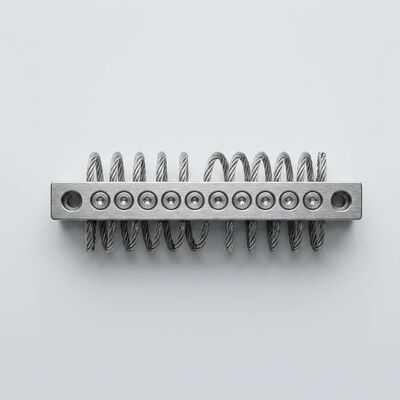

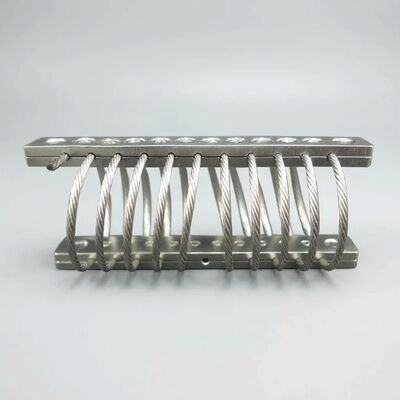

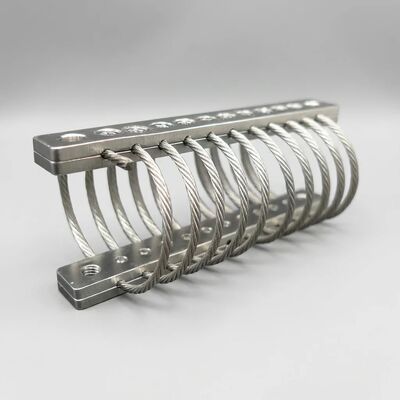

ВJGX-0160D-3.2AЭтот компактный изолятор из 10-створчатого проволочного каната, используемый в производстве и исследованиях, решает важнейшую задачу: как обеспечить эффективную вибрационную изоляцию без введения органического загрязнения.,построен из 1,6 мм кабеля из нержавеющей стали 304 и алюминиевой сплавы 6061-T6, имеет номинальную статическую нагрузку 3,2 кг в упаковке 0,25 кг.Его полностью металлическая конструкция исключает выбросы газов., выброс частиц и химическое выщелачивание, присущие эластомерным крепежам, что делает его предпочтительным изоляционным решением для чистых помещений, вакуумных камер, полупроводников и оптических приложений.Изготовлено компанией Xi'an Hoan Microwave Co.. Ltd. в соответствии с стандартом ISO 9001:2015 по управлению качеством.

Наука естественной оптимизации частоты

Эффективная вибрационная изоляция зависит от фундаментальной связи:естественная частота изолятора должна быть расположена ниже доминирующих частот возбуждения в рабочей среде на достаточное расстояние, чтобы достичь желаемого снижения передаваемости;Для JGX-0160D-3.2A Сиань Хоан предоставляет подробный анализ частотных доменов в рамках процесса разработки приложений:

• Анализ статического отклонения:При поддерживаемой массе статическое отклонение изолятора определяет его вертикальную естественную частоту.типичные естественные частоты колеблются от 15 до 25 Гц, обеспечивающий эффективность изоляции (передаваемость < 1) для частот возбуждения выше приблизительно 21~35 Гц
• Прогноз кривой передачи:Инженеры рассчитывают полную передачу силы по отношению к кривой частоты для оси сжатия, сдвига и проката,позволяет проверить, что цели изоляции достигнуты в пределах полного диапазона скоростей работы оборудования
• Проверка модульной разделения:Анализ системы подтверждает адекватную частоту разделения между регионом резонанса изолятора и структурными режимами поддерживаемого оборудования, а также резонансными частотами установки фундамента.устранение рисков совпадения усилений
• Моделирование распределения нагрузки:Для установки с несколькими изоляторами загрузка отдельного изолятора рассчитывается с учетом смещения центра тяжести оборудования, обеспечивая каждое JGX-0160D-3.2A работает в пределах диапазона проектной нагрузки для предсказуемого естественного поведения частоты
• Вклад в снижение:Коэффициент сдерживания Кулона > 15% ограничивает усиление резонанса примерно до 3 4 * при естественной частоте по сравнению с 10 20 * для слабо сдерживаемых пружинных изоляторов,обеспечивает надежную защиту даже во время запуска и отключения транзиторов, проходящих через резонансную область

Никаких выбросов газов: почему важно строительство из металла

В производстве чистых помещений и вакуумных систем каждый материал, введенный в окружающую среду, становится потенциальным источником загрязнения.Обычные вибрационные крепежи представляют значительный риск из-за их материального состава.:

• Механизмы вывозки газов из эластомера:Изоляторы из резины и полиуретана непрерывно выделяют летучие органические соединения (ЛОС), включая нереагирующие мономеры, пластификаторы, антиоксиданты и отвердители.Эти летучие вещества повышают базовое давление., загрязняют чувствительные поверхности и могут отравлять катализаторы или изменять химию осаждения
• Молекулярная осаждение пленки:Выброшенные соединения конденсируются на оптических поверхностях, образуя молекулярные пленки, которые ухудшают передачу, увеличивают рассеивание и изменяют калибровку в лазерных системах, датчиках изображения,и спектроскопические приборы
• Производство частиц:Эластомеры разрушаются во время гибкого цикла, выделяя микроновые и субмикроновые частицы, которые нарушают спецификации чистой комнаты и могут вызывать дефекты при обработке полупроводниковых пластинок

JGX-0160D-3.2A устраняет эти способы отказа путем выбора материалов:

• Стержня из нержавеющей стали 304:Конструкция 7*19, по своей сути не содержащая органических веществ, не выделяющая газов под вакуумом, совместимая со всеми распространенными методами стерилизации, включая автоклав (насыщенный пар при 121°C/134°C),гамма-излучение, оксида этилена и перекиси водорода плазмы
• Алюминиевая сплав 6061-T6Изготовленный алюминий со стабильным слоем оксида поверхности, не требуется органического покрытия или обработки, варианты анодирования (белый или твердый) используют неорганические электролитические процессы, которые не производят никаких органических остатков
• Без клеев, без смазочных материалов:Проводная веревка механически зажимается между стержнем. На любом этапе изготовления не используются связующие агенты, блокирующие соединения или смазочные материалы.

Проверка совместимости чистой комнаты и вакуума

Поддержка бесперебойной интеграции инженерных технологий

Xi'an Hoan предоставляет услуги по интеграции дизайна с конца на конец, чтобы гарантировать, что JGX-0160D-3.2A работает оптимально в вашем конкретном приложении:

• Предварительный обзор конструкции:Наши инженеры просматривают спецификации оборудования, данные характеристики вибрационной среды и показатели эффективности изоляции, чтобы рекомендовать оптимальную конфигурацию изолятора и количество
• Доступ к модели CAD:Подробные 3D-модели, предоставленные в формате STEP, IGES и основных коренных форматов CAD (SolidWorks, Inventor, CATIA, Creo) с точной геометрией для проверки помех и документации по сборке
• Установка конфигурационной библиотеки:Модели доступны для установки на базе, боковой установке и 45-градусной компрессионной ориентации; для нестандартных интерфейсов установки могут быть разработаны пользовательские геометрии строк
• Документация о производительности:Каждое приложение получает технический доклад, включающий прогнозируемые кривые передаваемости, анализ естественной частоты, проверку статической нагрузки и рекомендуемые значения крутящего момента установки.
• Прототип и поддержка испытаний:Конфигурированные прототипы единиц, доступные для проверки пригодности и проверки производительности на месте до обязательства серийного производства

Технические спецификации

Основные характеристики

• 100% металлическая конструкция:Никаких органических материалов, никаких выбросов газов, никаких частиц
• Никаких причуд и старения:Механические свойства стабильны на протяжении всего срока службы оборудования
• Независимое от частоты загрязнение:>15% сдерживания от диапазона от субгерца до килогерца
• Изоляция всех осей:Эффективный в сжатии, стрижке и роли одновременно из одного компактного устройства
• Иммунитет окружающей среды:Не подвергается воздействию химических веществ, морской воды, озона, УФ-излучения, влажности, соляного спрея
• Стерилизуемые:Совместима с стерилизацией плазмы в автоклаве, гамма, EtO и H2O2
• Совместимость с УГВ:Подходит для сверхвысокой вакуумной среды без риска фактической утечки или загрязнения
• Без обслуживания:Не требуется проверки, смазки, корректировки или запланированной замены

Примеры применения по секторам

О компании Xi'an Hoan Microwave Co. Ltd.

Основанная в 2005 году в Сиане, Китай, компания Xi'an Hoan выросла в ведущего производителя вибрационных изолирующих изделий с более чем 500 сотрудниками и инженерным отделом более 100 человек.Сертифицированное предприятие 2015 года производит изоляторы из проволочных канатов, вибрационные крепежи, амортизаторы трения, амортизаторы и фильтры LC, обслуживающие отрасли промышленности, включая производство полупроводников, точную оптику, промышленную автоматику, морское строительство,производство электроэнергииС клиентами в более чем 25 странах, Сиань Хоан объединяет производственный масштаб с специальной инженерной поддержкой для предоставления индивидуальных решений изоляции.

Свяжитесь с нашей командой по подаче заявок сегоднячтобы обсудить ваши требования к изоляции чистой комнаты, вакуума или точных приборов, или запросить 3D CAD-модели и анализ естественной частоты для JGX-0160D-3.2А в вашей конкретной заявке.
