JGX-0160D-3.2A Вибрационный изолятор проводного каната Широкополосная частотная аттенуация Соответствие глобальному стандарту Поддержка 3D CAD

JGX-0160D-3.2A Компактный тросовый виброизолятор – широкополосный анализ затухания и интеграция цифрового проектирования

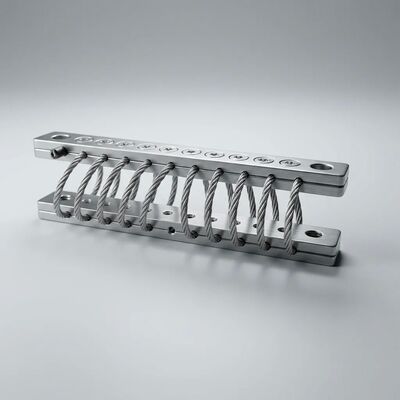

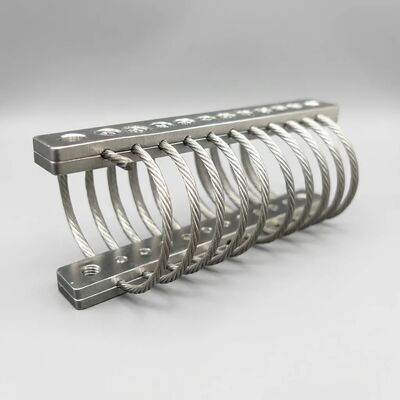

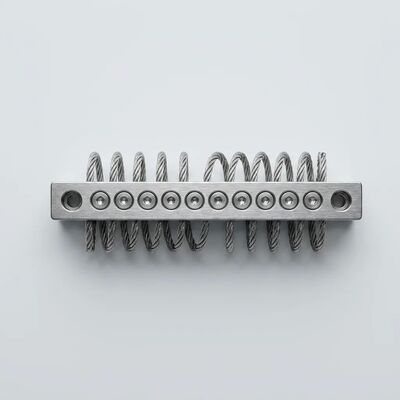

JGX-0160D-3.2Aпредставляет собой прецизионный компактный виброизолятор из стального троса серии JGX-0160 от Xi'an Hoan, изготовленный из многожильного кабеля из нержавеющей стали 304 диаметром 1,6 мм, расположенного в 10-петлевой конфигурации и закрепленного между зажимными стержнями из алюминиевого сплава 6061-T6. Этот изолятор с максимальной статической нагрузкой 3,2 кг и массой около 0,25 кг специально разработан для легких электронных сборок, модулей авионики, блоков оптических датчиков и прецизионных приборов, где важными требованиями являются широкополосное подавление вибраций, признанное соответствие стандартам и быстрая интеграция цифровых проектов.

Понимание затухания широкополосной частоты в тросовых изоляторах

В отличие от пружинно-демпферных систем с одной степенью свободы, которые обеспечивают эффективную изоляцию только при определенной частоте среза, тросовые изоляторы обеспечиваютрассеивание энергии в широкополосной сетипосредством принципиально иного физического механизма: демпфирования межнитями кулоновского трения. Каждая из 10 петель JGX-0160D-3.2A содержит несколько жил проводов, которые скользят друг по другу под действием динамической нагрузки, преобразуя энергию механической вибрации в незначительное тепло за счет сухого трения. Этот механизм работает в исключительно широком диапазоне частот, потому что:

• Нелинейный профиль жесткости:Геометрия троса обеспечивает прогрессирующую жесткость: мягкий начальный отклик для низкоамплитудной высокочастотной изоляции с переходом к более жесткому поведению для низкочастотных событий с большой амплитудой. Это предотвращает пик резонансного усиления, типичный для линейных изоляторов.
• Активация многоосного трения:Вибрация в любом направлении (сжатие, сдвиг, прокатка или комбинированное) активирует трение между прядями, обеспечивая истинное широкополосное демпфирование по всем осям, не требуя многократной дискретной ориентации изолятора.
• Частотно-независимое демпфирование:Кулоновское трение по своей природе не зависит от частоты, в отличие от вязкого демпфирования, которое уменьшается на низких частотах. JGX-0160D-3.2A поддерживает коэффициент демпфирования> 15% от квазистатического до высокочастотного возбуждения.
• Амплитудно-зависимый ответ:Более высокие амплитуды возбуждения вызывают большее смещение и трение прядей, обеспечивая пропорционально более сильное демпфирование, когда оно больше всего необходимо.

Соответствует мировым промышленным стандартам

JGX-0160D-3.2A производится и тестируется в соответствии с протоколами, соответствующими международно признанным промышленным и нормативным стандартам, что обеспечивает стабильное качество и предсказуемую производительность:

• Экологическая долговечность:Подтверждено испытаниями на воздействие соляного тумана (согласно ASTM B117), оценкой воздействия УФ-излучения (согласно ASTM G154) и термоциклированием во всем рабочем диапазоне от –40°C до +200°C.
• Квалификация по ударам и вибрации:Протестировано в соответствии со стандартизированными профилями механического удара и широкополосной вибрации для проверки эффективности изоляции и структурной целостности в контролируемых лабораторных условиях.
• Прослеживаемость материалов:Полная документация доступна для партий материалов из нержавеющей стали 304 и алюминиевого сплава 6061-T6, включая сертификаты заводских испытаний по запросу.
• Управление качеством:Произведено в соответствии с сертифицированной системой управления качеством ISO 9001:2015 с документированным входным контролем, проверкой в ​​процессе производства и окончательными приемочными испытаниями.

Готовые к загрузке 3D-модели CAD для бесшовной интеграции проектирования

Сиань Хоан предоставляет комплексные цифровые инженерные ресурсы для оптимизации рабочего процесса разработки продуктов:

• Многоформатная библиотека САПР:3D-модели доступны в форматах STEP (.stp), IGES (.igs) и собственных форматах для SolidWorks, Autodesk Inventor, CATIA и PTC Creo, совместимых со всеми основными платформами САПР для механических систем.
• Варианты конфигурации:Каждый пакет моделей включает в себя установку на основании, боковую установку и ориентацию сжатия под 45 градусов с точной геометрией монтажных отверстий и зонами зазора для крепежа.
• Массовые свойства:Файлы САПР содержат точные данные о весе, центре тяжести и моменте инерции для составления массового бюджета и динамического анализа на уровне системы.
• Интеграция сборки:Упрощенные варианты геометрии оболочки доступны для выполнения крупных сборок, а также подробные модели для производственной документации.
• Спецификация материалов:Сопровождающие спецификации содержат полные данные о материалах, отделке и размерах для документации по закупкам и качеству.

Технические характеристики

Варианты материала и отделки поверхности монтажной планки

• Алюминиевый сплав 6061-T6 с белым анодированием (стандарт):Электрически непроводящая обработка поверхности, повышающая твердость при сохранении естественного металлического вида. Стандартные спецификации для применения в прецизионном оборудовании общего назначения
• Алюминиевый сплав 6061-T6 с жестким анодированием (опция):Глубоко затвердевший поверхностный слой более темного цвета. Выбран для установок, подверженных механическому истиранию, частому обращению или агрессивному химическому воздействию.
• Прутки из нержавеющей стали (опционально):Доступен в качестве альтернативы алюминию для применений, требующих максимальной коррозионной стойкости, контроля магнитной проницаемости или соответствия существующим монтажным конструкциям из нержавеющей стали.

Основные характеристики производительности

• Никакой ползучести и старения:Цельнометаллическая конструкция исключает вязкоупругую релаксацию и окислительное упрочнение, от которых страдают эластомерные изоляторы.
• Высокое внутреннее демпфирование:Межжильное трение обеспечивает постоянное рассеивание энергии без утечек жидкости, разрушения уплотнений или чувствительности к температуре.
• Чрезвычайно прочный:Трос из нержавеющей стали с прядями 7*19 выдерживает многократные изгибающие нагрузки без усталостного разрушения.
• Всеосная защита:Один изолятор одновременно обрабатывает входные сигналы сжатия, сдвига и крена.
• Экологически неуязвим:Не подвержен влиянию химических веществ, морской воды, озона, УФ-излучения, влажности и соляного тумана.
• Компактный и легкий:Вес устройства 0,25 кг идеально подходит для воздушной, портативной и малогабаритной установки.

Приложения

О Сианьской микроволновой компании Hoan Co. Ltd.

Основанная в 2005 году со штаб-квартирой в Сиане, Китай, компания Xi'an Hoan является специализированным производителем решений для виброизоляции и поглощения энергии. В компании работают более 500 профессионалов, включая специализированную инженерную команду из более чем 100 специалистов. Действуя в соответствии с сертификатом ISO 9001:2015, компания Xi'an Hoan обслуживает клиентов в более чем 25 странах, предлагая портфель продукции, включающий изоляторы для тросов, виброопоры, фрикционные демпферы, амортизаторы и LC-фильтры. Наши решения используются в промышленном оборудовании, морской технике, электроэнергетике, железнодорожных и транспортных системах, прецизионных приборах и услугах коммерческого строительства.

Свяжитесь с нашей командой инженеров сегоднячтобы запросить 3D-модели CAD, технические описания или консультацию по конкретному применению для интеграции JGX-0160D-3.2A в ваш следующий проект.
