JGX-1598D-557B Многоосный тросовый противоударный изолятор с возможностью универсального монтажа на различных платформах оборудования

JGX-1598D-557B 1 платформа изолятора, каждый вызов к монтажу, все шесть осей покрыты

Проектировщики оборудования сталкиваются с постоянным напряжением: изоляционное решение, которое подходит для монтажа одной машины, редко приспосабливается к следующей.угловые монтажные поверхности, прежние ограничения по модернизации, каждая модификация традиционно требует другого номера элемента изолятора.JGX-1598D-557BВибрационный изолятор из проволоки решает эту проблему с помощьюконфигурируемая установкакоторый поддерживает 45° наклон и 90° вертикальную ориентацию при доставкепроверенная изоляция на 6 степеней свободыВ любой конфигурации.

Увеличение универсальности монтажа без ущерба для эффективности изоляции

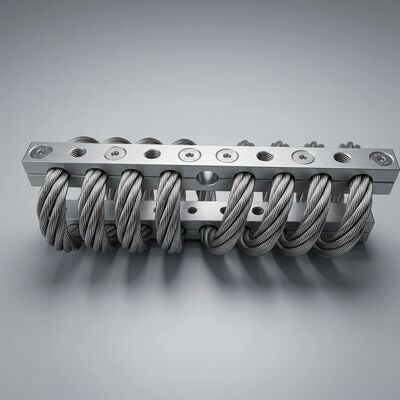

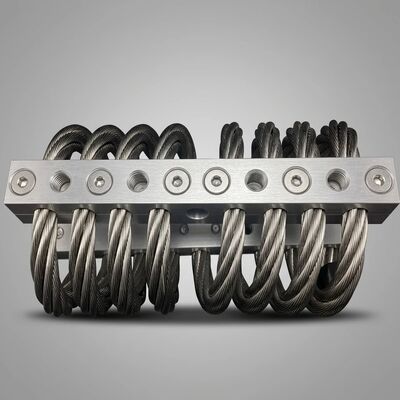

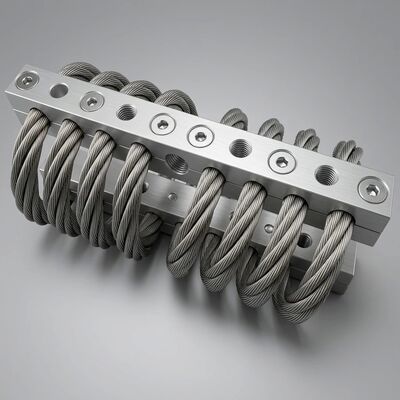

JGX-1598D-557B отделяет изоляционную функцию от монтажного интерфейса.Элемент 6-шпульной спиральной проволокисделан из 8,0 мм АИСИ 304 нержавеющей стали, завершенной на обоих концах алюминиевыми зажимательными стержнями 6061-T6.каждая стержня содержит высокоточные механические слоты, ориентированные под несколькими углами, принимая стандартные метрические и имперские крепежные устройства.

Доступные установки с одной изоляторной платформы:

• Стандартный бар-к-бар:Ноги оборудования устанавливаются непосредственно на верхний зажимательный прут; нижние прутные болты к фундаменту или опорной раме.Устройство по умолчанию для машин новой конструкции, где обе монтажные поверхности параллельны и плоски.
• Адаптер "бар-пластинка":Обработанная основополагающая плита прицепится к нижней зажимательной стойке и обеспечивает интерфейс с застежкой.Это преобразует изолятор в замену для существующих эластомерных штанг без изменения базы оборудования или модели бурения фундамента.
• Установка на 45 градусов:Когда первичное возбуждение достигает угла к горизонтальной, обычной для дизельных двигателей в V-конфигурации, наклонных конвейерных приводов,и наклонные насосные пакеты, ориентация 45° выровняет основную ось соответствия изолятора с доминирующим вибрационным векторомЭто максимизирует эффективность изоляции по сравнению с перпендикулярным монтированием.
• Вертикальная ориентация 90 градусов:Для установок, где вертикальное пространство ограничено, но горизонтальный просвет доступен.сохранение общей установленной высоты ниже 150 мм при сохранении полного соответствия многоося.

Каждая конфигурация поддерживает одинаковую грузоподъемность (80 кг статической нагрузки, 120 кг ударной нагрузки на подвеску) и одинаковую характеристику изоляции 6-DOF.OEM-производители оборудования могут стандартизировать одну серию изоляторов на всем своем ассортименте продуктов, сокращение сложности закупок, квалификация одного набора данных о производительности и поддержание общего запаса запасных частей.

Проверенная многоосяная производительность

Геометрия спиральной проволоки по своей сути обеспечивает соответствие во всех направлениях, но производительность JGX-1598D-557B былаколичественно охарактеризованычерез все шесть степеней свободы посредством инструментального многоосевого испытания:

• Сжатие (ось Z):Статическое отклонение 4-12 мм в диапазоне нагрузки 0-80 кг. Склоняемость увеличивается нелинейно,обеспечивая мягкий начальный ответ для изолирования от вибраций малой амплитуды с постепенно твердым сдерживанием от крупнораздвижных ударов.
• Напряжение (обратная сторона оси Z):Профиль канавки с застегивающейся застежкой механически захватывает конец проволоки, сохраняя структурную непрерывность при подъемных силах.Обычные конструкции с застежкой только рискуют вытянуть веревку под напряжением; геометрия канавки JGX-1598D-557B исключает этот режим отказа.
• Осколка (оси X и Y):Боковое соответствие вмещает горизонтальные компоненты возбуждения от вращающегося дисбаланса, неправильного выравнивания и сейсмического движения земли.Структура катушки изгибается эластично и возвращается в центр без остаточного смещения.
• Ролл, Пич, Яу (ротационный о X, Y, Z):Дифференциальное отклонение по конвейерной сборке обеспечивает угловое движение, защищая оборудование с неравномерным распределением массы или от центральных точек крепления от передачи торсионных вибраций.

По всем оси,коэффициент усиления резонанса остается ниже 3Это означает, что даже когда частота возбуждения совпадает с естественной частотой системы, изолятор не увеличивает вход.Для вращающейся машины с переменной скоростью, которая проходит через резонанс во время каждого цикла старта-остановки, эта характеристика необходима для долгосрочной надежности.

Преимущества стандартизированной изоляторной платформы на уровне системы

Помимо прямых преимуществ производительности, принятие JGX-1598D-557B в семье оборудования создает совокупные эксплуатационные преимущества:

• Упрощение запасных частей:Один номер части изолятора обслуживает насосы, компрессоры, генераторы и вспомогательное оборудование.и полевые техники должны знать только одну процедуру установки.
• Прогнозируемые показатели:Инженерные команды проверяют характеристики JGX-1598D-557B в отношении отклонения нагрузки и передаваемости один раз, а затем применяют проверенные данные во всех будущих конструкциях оборудования.Каждая новая машина не требует новой программы квалификации изоляции.
• Совместимость модернизации:Опция адаптера из стержня в пластину позволяет JGX-1598D-557B заменять устаревшие эластомерные крепежи на действующем оборудовании без бурения новых отверстий в фундаменте или модификации баз оборудования.Группы по техническому обслуживанию могут повысить производительность изоляции во время запланированных отключений без структурных изменений.
• Соответствие глобального предложения:Как полностью металлический продукт, изготовленный по контролируемым металлургическим и размерным спецификациям,JGX-1598D-557B обеспечивает одинаковую производительность независимо от партии производства или пункта назначения отгрузки.Нет различий в обработке от партии к партии, как это наблюдается с формованными резиновыми изделиями.

Общие технические данные

Где подход платформы JGX-1598D-557B обеспечивает максимальную ценность

• Морские системы привода:Единая конфигурация JGX-1598D-557B изолирует основные двигатели двигателя, коробки скоростных редукторов и подшипники вала на всем классе судна.Адаптеры из ствола в плитку позволяют заменять устаревшие крепежи во время суходока без модификаций корпуса.
• Распределенная генерация электроэнергии:Дизельные и газовые генераторы мощностью от 50 до 500 кВА используют одну и ту же изоляторную платформу.Опция 45-градусный слот оптимизирует изоляцию для двигателей V-блока, где первичное возбуждение находится под углом 45 градусов к плоскости скольжения.
• Производственные автоматизированные ячейки:Пьедесталы роботов, подъемные базы порта и установки системы зрения все пользуются одинаковыми характеристиками производительности изолятора.Группы технического обслуживания должны иметь один номер деталей и применять единые значения крутящего момента установки для каждой машины на объекте..
• Локомотив и подвижной состав:Подкамерные вспомогательные источники питания, комплекты компрессоров HVAC и электротехнические шкафы с тягой годами выдерживают шоковые нагрузки, вызванные рельсом.Конфигурация с штангой в штангу с прокрученными зажимающими прутками поддерживает предварительную нагрузку, несмотря на постоянные вибрации.
• Электроника ветровой и солнечной энергии:Инверторные шкафы и корпуса трансформаторов в нацельных и наземных установках подвергаются ежедневным температурным циклам, превышающим амплитуду 60 °C.Весь металл JGX-1598D-557B поддерживает постоянную жесткость с полудня до полуночи без теплового дрейфа, который поражает эластомерные альтернативы.

Свяжитесь с нашей командой приложений сейчасМы определим оптимальную конфигурацию JGX-1598D-557B,предоставлять проверенные данные нагрузки и отклонения для вашей конкретной рабочей точки;, и предоставить предложение в течение одного рабочего дня.
