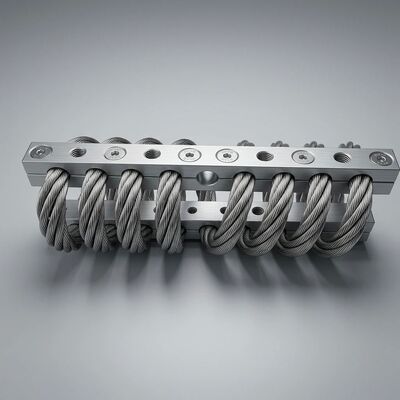

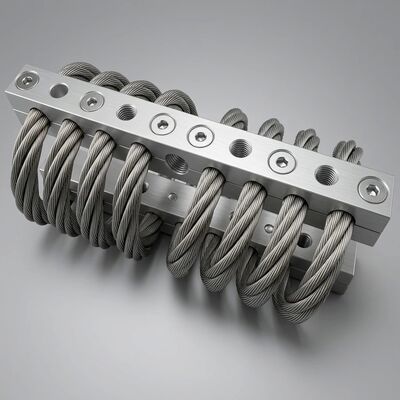

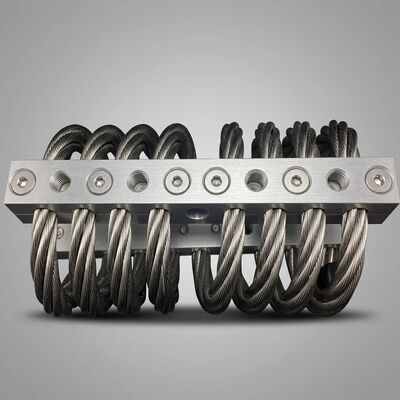

JGX-1598D-557B Всеметаллический вибрационный изолятор для проволоки с высокой амортизацией

JGX-1598D-557B Проектировано для постоянной работы в коррозионной, высокотемпературной и высоковибрационной среде

Когда изоляционные компоненты выпадают из строя, последствия следуют каскадом: незапланированные простои, повреждения оборудования, опасности для безопасности и дорогостоящие аварийные замены.JGX-1598D-557BВибрационный изолятор из проволоки устраняет эти риски с помощьюполностью металлическая архитектуракоторые не могут разрушаться так, как это делают эластомеры и гидравлика.Шнур из нержавеющей стали AISI 304(диаметр 8,0 мм, спиральная конфигурация 6-коуля) иЗастегивающие блоки из алюминиевого сплава 6061-T6, каждый материал в этом изоляторе был выбран для неограниченного срока службы в агрессивной промышленной атмосфере.

Выбор материала: почему каждый компонент имеет значение

Нержавеющая сталь AISI 304, используемая в элементе проволоки, содержит 18% хрома и 8% никеля по составу, образуя самозаживляющийся пассивный слой оксида хрома, который устойчив к пробоям,коррозия трещинЭто то же семейство сплавов, указанных для химических танкеров, фармацевтического оборудования,и прибрежной инфраструктуры, где отказ материала просто не вариант.

Блоки крепления из алюминиевого сплава 6061-T6 обеспечивают исключительное соотношение прочности и веса, при этом не приносят никакого риска гальванической коррозии.анодирование серной кислотыПосле обработки создается слой оксида алюминия 15-25 мкм, обеспечивающий дополнительную коррозионную защиту и электрическую изоляцию между установленным оборудованием и поддерживающей конструкцией.Этот диэлектрический барьер предотвращает блуждающий путь тока, который в противном случае может ускорить локальную коррозию на монтажном интерфейсе.

После изготовления вся сборка проволоки из нержавеющей стали получаетобработка электрополированиемкоторый устраняет поверхностные примеси и микрообразные выпуклости из процесса рисования.Полученная зеркально гладкая поверхность минимизирует адгезию загрязняющих веществ и устраняет микроскопические стрессовые возмутители, где трещины усталости обычно возникают в необработанных продуктах из проволоки.

Физика амортизации: как JGX-1598D-557B рассеивает энергию без износа компонентов

Механизм дымкости внутри JGX-1598D-557B зависит отКоулонбовое загрязнение (сухое трение)Поскольку спиральная шнуровая верёвка изгибается под вибрацией,сотни отдельных нитей AISI 304 внутри веревки скользят друг против друга в их точках контактаКаждое событие микро-скольжения преобразует небольшое количество кинетической энергии в незначительное тепло посредством трения между поверхностями.

Этот процесс, повторяющийся тысячи раз в секунду по всему поперечному сечению веревки, даетизмеренное соотношение затухания превышает 18%- значительно выше ~5-10% типичных для не усиленных эластомерных крепежей.коэффициент затухания остается стабильным в течение десятилетий непрерывной работы.

Характеристики работы JGX-1598D-557B:

• Естественная частотная полоса:8-12 Гц, регулируемый путем изменения поддерживаемой массы в пределах номинальной нагрузки.
• Трансмиссивность при резонансе:Коэффициент амортизации > 18% ограничивает коэффициент усиления резонанса, предотвращая разрушительное увеличение, которое возникает при легко амортизированных системах, проходящих через их естественную частоту.
• Эффективность изоляции:После того, как частота возбуждения превышает приблизительно в 1,4 раза естественную частоту, передача падает ниже единицы.
• Грузоподъемность:Нелинейная кривая жесткости обеспечивает прогрессирующее сопротивление, чем сильнее оборудование толкает, тем жестче становится изолятор.предотвращение ожесточенного контакта металла с металлом во время ударов.

Операция с нулевым уровнем технического обслуживания, подтвержденная ускоренным испытанием срока службы

Для проверки претензии JGX-1598D-557B на долговечность без обслуживания производственные агрегаты проходят ряд испытаний ускоренного старения:

• ASTM B117 солевой спрей:500+ непрерывных часов 5% тумана NaCl при 35°C. После экспозиции проверка не обнаруживает выделений, уменьшения поперечного сечения проволоки и изменения предварительной загрузки зажима.Электрополированная отделка и металлургическая функция AISI 304 по проекту.
• Тепловой цикл:1Установка дымки и жесткости, измеренные до и после измерения, показывают отклонение в диапазоне неопределенности измерения (± 2%).Не обнаружено расслабления предварительной загрузки зажима.
• Вибрации на выносливость:10 миллионов циклов при 2-кратной номинальной нагрузке при 15 Гц. После испытания проверка демонтажа показывает полировку контактных поверхностей проволочных нитей, но нулевое измеримое износ, трещины от усталости или постоянное установление.
• Ударная перегрузка:500 повторений 3x номинальной статической нагрузки, применяемой в оси сжатия, напряжения и сдвига.

Эти результаты подтверждают то, что предсказывает принцип конструкции полностью из металла: JGX-1598D-557B требуетбез планового обслуживания, без смазки, без регулировки и без периодической заменыв течение всего срока службы оборудования, которое оно защищает.

Полные характеристики эксплуатации

Промышленные отрасли, где JGX-1598D-557B устраняет время простоя, связанное с изолятором

• Нефтехимические нефтеперерабатывающие заводы:API 610 насосные комплекты и центробежные компрессоры, работающие в опасных зонах класса I раздела 2.Полнометаллическая конструкция не несет риска накопления статического заряда и выдерживает случайные плесения углеводородов без отека или смягчения..
• Подводное и морское оборудование:Сверху генераторные корпуса, модули подъемного насоса морской воды и аварийные пакеты пожарных насосов, подвергающиеся постоянному воздействию морской атмосферы, нагруженной солью.Электрополированный АИСИ 304 обеспечивает десятилетия беспроблемного обслуживания.
• Добыча полезных ископаемыхОсновные подачи разряда дробилки, вибрирующие экраны и изоляция двигателя SAG, где абразивная пыль, водяной спрей и круглосуточная работа делают доступ к техническому обслуживанию непрактичным.Дизайн с нулевым техническим обслуживанием исключает запланированные остановки для проверки изолятора.
• Производство первичных металлов:Электрические дуговые вентиляторы для вытягивания дыма из печи, изоляция от непрерывного колебания колеса и изоляция от ударов горячего проката при постоянной температуре окружающей среды, превышающей 100 °C.Ни один эластомер не может выжить в такой тепловой среде..
• Обезсольнение и очистка воды:Изоляция насоса обратного осмоса высокого давления в атмосфере, содержащей хлор.Металлургия AISI 304 устойчива к коррозии стрессового крекинга, вызванного хлоридом, при концентрациях, значительно превышающих концентрации, встречающиеся в очистных сооружениях.

Запросите техническую поддержку сегоднядля подробной характеристики отклонения нагрузки, 3D чертежей монтажа оболочки или конкурентной котировки для JGX-1598D-557B.и зажимания блоков геометрии доступны для программ интеграции OEM.
