JGX-1278D-310B Многоосевой вибрационный ударный изолятор, обеспечивающий непрерывную защиту оборудования с отказоустойчивой структурой

JGX-1278D-310B — многоосевой изолятор с 6 степенями свободы и собственной отказоустойчивой архитектурой

Реальная вибрация редко бывает однонаправленной. Вращающиеся механизмы, сейсмические явления и ударные нагрузки создают сложные движения поперекоси сжатия, растяжения, крена, тангажа, рыскания и сдвигаодновременно.JGX-1278D-310BВиброизолятор на проволочном тросе разработан с нуля для этой многоосной реальности и обеспечивает эффективную изоляцию ввсе шесть степеней свободы (6-DOF). Не менее важно и то, чтонадежная блокировочная конструкциягарантирует, что элемент троса не сможет отделиться от монтажных блоков даже в условиях перегрузки, которая может разрушить обычные изоляторы.

Шесть степеней свободы, одно комплексное решение

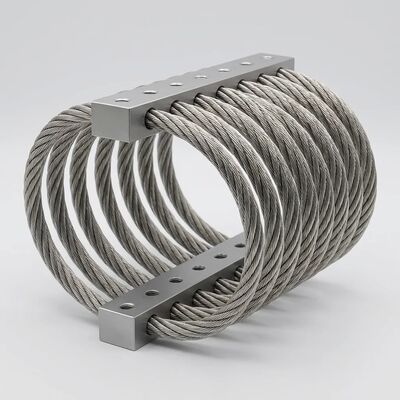

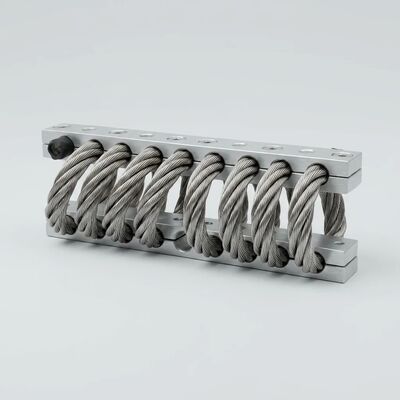

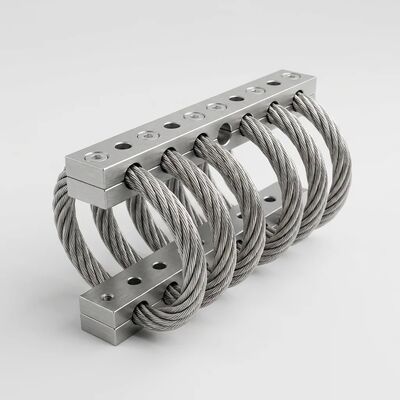

Каждое устройство JGX-1278D-310B оснащено спиральной петлей из троса точной формы, изготовленной изнержавеющая сталь AISI 304и закреплен с обоих концовЗажимные стержни из алюминиевого сплава 6061-T6. Геометрия этой конфигурации — 8 витков стального троса диаметром 6,4 мм, установленных в пазах под углом 45° — создает нелинейную характеристику жесткости, которая постепенно усиливается при увеличении нагрузки. Такое поведение имеет решающее значение для приложений, в которых сосуществуют ударная нагрузка и установившаяся вибрация:

• Ось сжатия:Грузоподъемность до 50 кг статическая, с диапазоном прогиба 3-8 мм в зависимости от предварительной нагрузки.
• Оси крена и сдвига:Спиральная структура катушки контролируемо прогибается вбок, поглощая внеосевую энергию, не достигая дна.
• Ось натяжения:Конструкция блокирующей планки предотвращает выдергивание троса, сохраняя целостность конструкции, даже когда смонтированное оборудование испытывает подъемные силы.
• Устойчивость к ударам:Переходные ударные нагрузки до75 кг на креплениеобрабатываются без остаточной деформации

Коэффициент резонансного усиления сохраняется.ниже 3 при резонансеЭто означает, что изолятор не усиливает вибрацию, даже если частота возбуждения совпадает с собственной частотой системы — критический запас прочности для непредсказуемых рабочих условий.

Отказоустойчивость за счет конструкции, а не надстройки

Обычные тросовые изоляторы удерживают элемент каната исключительно за счет трения и силы зажима. При экстремальных нагрузках эти конструкции рискуют соскользнуть или полностью выйти из зацепления — отказ, в результате которого тяжелое оборудование внезапно остается без поддержки. JGX-1278D-310B использует принципиально иной подход.

Зажимные планки имеютобработанный профиль с пазамикоторый механически захватывает концы троса. Вместо того, чтобы зависеть только от крутящего момента болта, такая геометрия создает положительную механическую блокировку: чем сильнее натягивается веревка, тем плотнее срабатывает блокировка. Результатом являетсябезопасный путь загрузкичто сохраняет структурную целостность изолятора независимо от направления или величины перегрузки.

Дополнительные факторы надежности, заложенные в JGX-1278D-310B:

• Конструкция многопрядного каната состоит из сотен отдельных проволок AISI 304. Даже если в одной нити возникает дефект, остальные нити продолжают нести нагрузку — единой точки отказа не существует.
• Алюминиевые зажимные блоки 6061-T6 анодированы для электроизоляции и дополнительной коррозионной стойкости, предотвращая гальваническую связь между разнородными металлами во влажной или морской среде.
• Вся сборка прошла термический цикл от -40°C до +200°C с нулевым изменением преднатяга зажима, что подтверждает пригодность конструкции как для арктической установки, так и для установки в моторном отсеке.

Разработан для самых тяжелых в мире рабочих циклов

Применяется в самых требовательных отраслях

• Морские нефтегазовые платформы:Защищайте генераторные установки, насосные агрегаты и шкафы управления от комбинированной волновой вибрации и случайных ударов. Устойчивость к солевому туману проверена на срок более 500 часов согласно ASTM B117.
• Аэрокосмическое наземное вспомогательное оборудование (GSE):Изолируйте чувствительные испытательные стенды, калибровочные стенды и наземные энергоблоки на объектах технического обслуживания аэропортов, где надежность напрямую влияет на графики безопасности полетов.
• Аварийные системы сейсмической зоны:Поддерживать структурную целостность резервных генераторов и пожарных насосных агрегатов в регионах, подверженных сейсмическим нагрузкам; отказоустойчивая конструкция остается включенной даже при разнонаправленном движении грунта
• Тяжелые промышленные прессы и штамповочные линии:Поглощают повторяющиеся удары высокой амплитуды от ковочных молотков, литьевых машин и штамповочных прессов без усталостной деградации.
• Базовые станции телекоммуникаций:Защищайте радиоблоки, установленные на крыше и на вышках, системы позиционирования антенн и стойки резервных батарей от колебаний, вызванных ветром, и циклического теплового расширения.

Свяжитесь с нашей командой инженеров сегоднядля получения подробной кривой отклонения нагрузки, чертежей пользовательских схем монтажа или расценок на JGX-1278D-310B, настроенный в соответствии с вашими конкретными требованиями к многоосной изоляции.
