JGX-1276D-233B Вибрационный изолятор из проволочной веревки с низким резонансным пиком

JGX-1276D-233B Вибрационный изолятор из проволочной веревки: Низкий пик резонанса, большая защита от ударов от отклонения

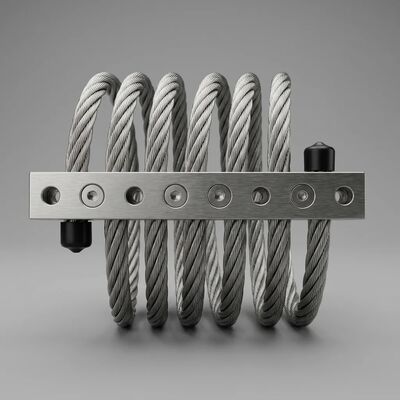

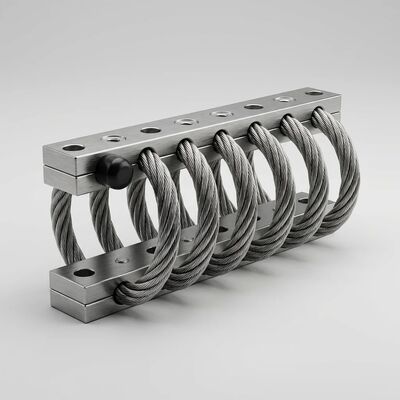

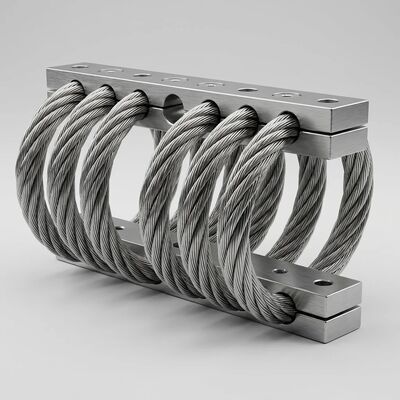

JGX-1276D-233B - это высокопроизводительный вибрационный изолятор из проволочной веревки, разработанный для обеспечения двух критических характеристик производительности, которые обычные крепежи пытаются достичь одновременно:исключительно низкая резонансная вершина усиления и щедрая дефлекционная способность при ударной нагрузкеС проволокой из нержавеющей стали диаметром 12,7 мм, сформированной в 6 точных катушек и рассчитанной на максимальную статическую нагрузку 233 кг,Этот изолятор обеспечивает лучшую в своем классе защиту для оборудования, работающего в условиях высокого шока.В условиях высокой вибрации.

Понимание резонансного пика: почему это важно

Каждый вибрационный изолятор имеет естественную частоту, при которой он резонирует.1, 8:1, или даже выше, превращая источник умеренной вибрации в разрушительную силу, которая повреждает чувствительные устройства.Конструкция проволочной веревки JGX-1276D-233B в основном решает эту проблему благодаря своей нелинейной жесткости и амортизации трения:

• Усиление резонанса ниже 3:1:В отличие от линейных пружинных систем, которые демонстрируют резкие пики резонанса,Прогрессирующая кривая жесткости JGX-1276D-233B и трение Кулона между нитями объединяются, чтобы сгладить кривую передаваемостиПри естественной частоте изолятора усиление поддерживается ниже 3:1, по сравнению с 5-10:1 для типичных эластомерных крепежей с эквивалентной нагрузкой.
• Рассеивание энергии широкополосной связи:Когда проволока отклоняется, отдельные нити трются друг против друга в тысячах микроконтактных точек.Этот распределенный механизм трения преобразует кинетическую энергию вибрации в незначительное тепло в широком диапазоне частот (от 10 Гц до 2000+ Гц), устраняя эффективность узкой полосы, которая страдает от настраиваемой массы и вязких амортизаторов.
• Нет усиления на высокой частоте:Выше частоты изоляции кривая передаваемости резко падает и продолжает снижаться.и отсутствие высокочастотных режимов прохождения через вибрации, которые обычно встречаются в изоляторах катушек, когда они возбуждаются при гармониках их естественной частоты..

Большая способность к изгибу: выживание в неожиданном

Защита оборудования в конечном счете определяется тем, как изолятор работает в экстремальных условиях, а не номинальной работой.Большая способность JGX-1276D-233B к отклонению обеспечивает выживание при худших шоковых событиях:

• До 40% отклонения без повреждений:Стержная спираль может сжиматься или растягиваться до 40% от номинальной высоты изолятора без постоянной деформации.Это щедрое расстояние поездок поглощает энергию удара постепенно, а не передает ее внезапно в шасси оборудования.
• Прогрессивная кривая нагрузки-сгибания:По мере увеличения отклонения нити проволоки постепенно затягиваются и затягиваются, создавая рефлекс жесткости, который естественно ограничивает максимальное движение. This inherent snubbing behavior prevents hard bottoming-out that would otherwise transmit a secondary shock pulse to the payload—a critical safety feature for fragile electronics and precision instruments.
• Многонаправленная амортизация ударов:В отличие от одноосевых амортизаторов, которые защищают только в одном направлении, спиральная геометрия JGX-1276D-233B обеспечивает большую способность к отклонению одновременно при сжатии, натяжении и сдвиге / прокате.Одно крепежное устройство справляется с ударами из любого направления., упрощение проектирования системы и сокращение общего количества необходимых изоляторов.
• Повторяемые показатели после перегрузки:Изоляторы из проволочных канатов восстанавливают свою первоначальную геометрию и амортизационные характеристики после ударов, которые будут постоянно сжимать, разрывать или деламинировать эластомерные крепежи.Эта повторяемость имеет важное значение для применений, подверженных повторяющимся ударным нагрузкам, от ударов железнодорожных сцеплений до отталкивания штампового пресса до ударов волнами на бортовом оборудовании..

Технические спецификации

Установки: материал и обработка поверхности

JGX-1276D-233B доступен с двумя материалами для установки для различных требований.и выбор правильной конфигурации обеспечивает оптимальную долгосрочную производительность.

Варианты материала:

• Из нержавеющей стали:Максимальная коррозионная стойкость и прочность конструкции. Рекомендуется для наружных установок, морской среды и тяжелых промышленных условий, где монтажные стержни могут подвергаться воздействию погодных условий,солевой спрейНержавеющие прутки также обеспечивают наивысшее удержание крепления силы на протяжении десятилетий службы.
• Стержни из алюминиевого сплава (6061-T6):Легкая альтернатива с отличным соотношением прочности и веса. Предпочтительно для чувствительных к весу приложений, где каждый килограмм имеет значение, таких как воздушные платформы, мобильное оборудование,и транспортируемые системы.

Выбор обработки поверхности для алюминиевых стержней:

• Белое анодирование:Стандартная обработка поверхности, которая повышает естественную твердость алюминия, сохраняя при этом его металлический вид.Подходит для общей промышленной среды с нормальной влажностью и температуройОбеспечивает эффективную защиту от окисления поверхности и незначительного износа.
• Жесткое анодирование:Специализированная обработка, которая создает значительно более толстый и жесткий слой оксида на поверхности алюминия.что делает его предпочтительным выбором для установок, подверженных абразивной пыли, частое обращение или механический контакт во время технического обслуживания оборудования.

Ключевые характеристики изоляторов из проволочных канатов WNRLN

• Никаких приступов или старения на протяжении всего срока службы
• Высокая внутренняя амортизация без зависимости от жидкости или газа
• Очень широкий диапазон температур работы (-70°C - +260°C)
• Широкое разнообразие конфигураций монтажа и вариантов монтажа
• Быстрое и экономичное создание прототипов для индивидуальных спецификаций
• Высокая прочность конструкции с десятилетним сроком службы
• Отличная комбинированная изоляция от ударов и вибраций в одном устройстве
• Не подвергается воздействию химических веществ, морской воды, озона, УФ-лучей и промышленных растворителей

Приложения, требующие низкого резонанса и высокого отклонения

• Сейсмическая изоляция критической инфраструктуры:Защищать стойки серверов, коммуникационные шкафы и аварийные электростанции в районах, подверженных землетрясениям.Большая способность к отклонению позволяет справиться с сейсмическими перемещениями, в то время как низкая резонансная амплификация предотвращает повреждение оборудования во время низкочастотного движения на земле..
• Мобильные генераторы и насосные комплекты:Изолировать дизельные генераторы, гидравлические силовые установки и подвижные насосные системы при транспортировке от шока и вибраций, вызванных дорогой.при обеспечении стабильной установки во время стационарной работы.
• Железнодорожное сигнальное и железнодорожное оборудование:Защищать чувствительные сигнальные реле, счетчики осей и узлы связи от совокупного воздействия колебаний поезда, воздействия железнодорожных соединений и ударной нагрузки технического оборудования.
• Тяжелые промышленные машины:Изолируйте большие штамповые пресы, ковальные молотки и дробилки, где каждый цикл работы генерирует высокоэнергетический импульс.Низкое резонансное усиление не позволяет самому изолятору становиться усилителем вибрации при определенных скоростях работы.
• Системы ВВК и охладителей на возвышенных сооружениях:При установке холодильников и воздухообменных установок на крышах или мезонинах вибрации, возникающие при строительстве, могут вызвать резонанс здания.Широкоспектровое заглушение JGX-1276D-233B предотвращает это, одновременно принимая во внимание движение ветра и теплового расширения.
• Оборудование морских судов и морских платформ:Защищать навигационную электронику, радиолокационные системы и механическое оборудование от комбинированного удара, связанного с ударом волны, кавитацией пропеллера,и вибрации двигателя, при которых одновременное большое отклонение и низкий резонанс не подлежат обсуждению в отношении надежности эксплуатации..

Сравнение производительности: проволока против обычных изоляторов

Обеспечение качества и испытания

Каждый JGX-1276D-233B подвергается 100-процентной измеренной проверке и динамическому тестированию лота проб на электродинамическом столке дрожания. Кривые передаваемости проверяются в соответствии со спецификациями конструкции,характеристики нагрузки и отклонения измеряются на нескольких уровнях сжатия для подтверждения соответствия номинальной емкостиВсе изготовление осуществляется в соответствии с ISO 9001:2015 сертифицированным менеджментом качества с полной прослеживаемостью партии материала от сырой катушки из проволочной веревки до готового изолятора.

Информация о компании

WNRLN является профессиональным производителем вибрационных изоляторов и крепежей, предоставляя высококачественные решения по поглощению энергии и вибрационной изоляции для промышленного, коммерческого,и применения на тяжелом оборудованииНаш ассортимент продукции охватывает изоляторы из проволочных канатов, вибрационные крепежи, амортизаторы трения, амортизаторы и связанные с ними компоненты.

С многолетним опытом работы с машиностроением мы обслуживаем клиентов на внутреннем и международном рынках для применения в двигателях, вентиляторах, компрессорах, насосах, лифтах, химическом оборудовании,железнодорожные системы, механическое оборудование, крупномасштабное строительство, производство электроэнергии и морские суда.Наша собственная инженерная команда предоставляет услуги быстрого прототипирования и индивидуального проектирования для удовлетворения конкретных требований проекта.

Свяжитесь с нами сегодня, чтобы узнать, как наши вибрационные изоляционные решения могут повысить надежность и срок службы вашего оборудования.свяжитесь с одним из наших уполномоченных представителей для локальной технической поддержки и быстрой доставки.

Свяжитесь с нашей командой инженеров приложений, чтобы обсудить ваши конкретные требования к изоляции от ударов и вибраций.и среды удара/вибрации для индивидуальной рекомендации и анализа передаваемости.
