JGX-1276D-233B Виброизолятор троса Бесконечный срок службы Без старения Растрескивание материала Деградация 233 кг

JGX-1276D-233B Виброизолятор из троса: практически бесконечный срок службы, нулевая деградация материала

JGX-1276D-233B представляет собой высшее выражение философии цельнометаллической виброизоляции: монтажное решение, разработанное для одинаковой работы в день установки и тридцать лет спустя - без старения, растрескивания, ползучести и какого-либо ухудшения качества. Изготовленный из электрополированного троса из нержавеющей стали 316L диаметром 12,7 мм, сформированного в 6 прецизионных катушек и рассчитанного на максимальную статическую нагрузку 233 кг, этот изолятор устраняет единственный самый большой недостаток традиционных виброопор: неизбежность разрушения материала с течением времени.

Фундаментальная проблема обычных виброопор

Каждая виброопора, содержащая органические материалы — резину, неопрен, полиуретан, силикон или любой эластомер, — проходит предсказуемый жизненный цикл деградации:

• Фаза 1 (0-2 года):Крепление работает так, как задумано. Однако факторы окружающей среды уже начали свою атаку: УФ-излучение разрывает полимерные цепи на поверхности; озон разрушает ненасыщенные связи в основной цепи каучука; пластификаторы начинают медленную миграцию к поверхности.
• Фаза 2 (2-5 лет):Появляются измеримые изменения. Эластомер затвердевает по мере испарения пластификаторов и увеличения плотности сшивки. На поверхности образуются микротрещины, которые обеспечивают путь проникновению влаги и химикатов глубже в материал. Характеристики демпфирования отклоняются от проектных характеристик.
• Этап 3 (5-10 лет):Видимая деградация очевидна. Трещины распространяются с поверхности в несущее ядро. Жесткость крепления могла измениться на 30-50% от первоначального значения. Динамические характеристики теперь существенно отличаются от тех, которые были указаны при установке. Замена становится необходимой, что требует остановки оборудования, затрат на рабочую силу и утилизацию.

JGX-1276D-233B исключает все три фазы. При отсутствии органических материалов просто нечему стареть, нечего трескаться и нет механизма деградации, который можно было бы инициировать.

Почему JGX-1276D-233B имеет бесконечный срок службы

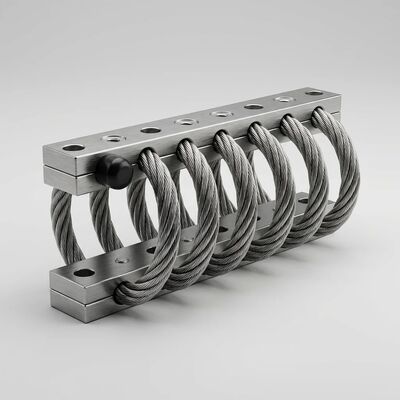

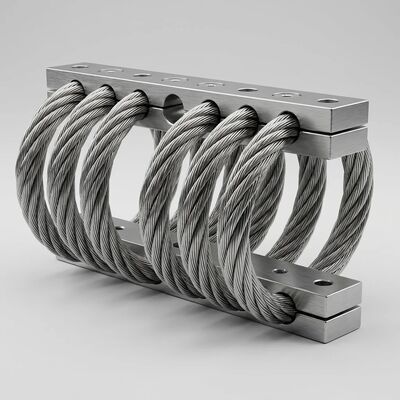

• 100% неорганическая конструкция:Несущим элементом является скрученный трос из нержавеющей стали марки 316L. В зажимном механизме используются удерживающие стержни из нержавеющей стали или алюминиевого сплава. Здесь нет полимеров, клеев, покрытий, которые могут разрушаться, и наполнителей, которые могут мигрировать. Изолятор в самом буквальном смысле представляет собой чисто металлическую конструкцию.
• Демпфирование трения без износа:Механизм демпфирования основан на кулоновском трении между прядями внутри троса. В отличие от гидравлических демпферов, которые подвержены износу уплотнений и деградации жидкости, или вязкоупругих демпферов, которые испытывают усталость на молекулярном уровне, демпфирование трением троса не имеет расходных компонентов. Пряди слегка полируют друг друга во время первоначальной приработки, а затем стабилизируются до устойчивого состояния, которое сохраняется неопределенно долго.
• Защита от коррозии посредством электрополировки:Трос из стали 316L подвергается электрополировке — электрохимическому процессу, который устраняет неровности поверхности на микроскопическом уровне, удаляет въевшиеся загрязнения и создает пассивный слой, обогащенный хромом. Полученная поверхность противостоит инициированию коррозии даже в средах с высоким содержанием хлоридов, обеспечивая устойчивость к солевому туману более 1000 часов согласно ASTM B117.
• Отсутствие ползучести при постоянной нагрузке:Ползучесть — постепенная остаточная деформация под постоянным напряжением — является видом разрушения, уникальным для полимеров и металлов с низкой температурой плавления. Трос из нержавеющей стали при комнатной температуре работает при гомологичной температуре (T/T_melt) ниже 0,2, в режиме, при котором ползучесть металлургически невозможна. Изолятор сохраняет свою точную геометрию независимо от продолжительности приложения нагрузки.
• Никаких проблем с пределом усталости в диапазоне нагрузок:Хотя все металлы имеют предел выносливости, JGX-1276D-233B работает значительно ниже предела выносливости нержавеющей стали 316L. При нормальных амплитудах вибрации циклическое напряжение, испытываемое отдельными жилами проводов, на несколько порядков ниже порога усталости материала, а это означает, что возникновение усталостных трещин не является вероятным видом разрушения в течение расчетного срока службы изолятора.

Технические характеристики

Монтажные планки: Руководство по настройке

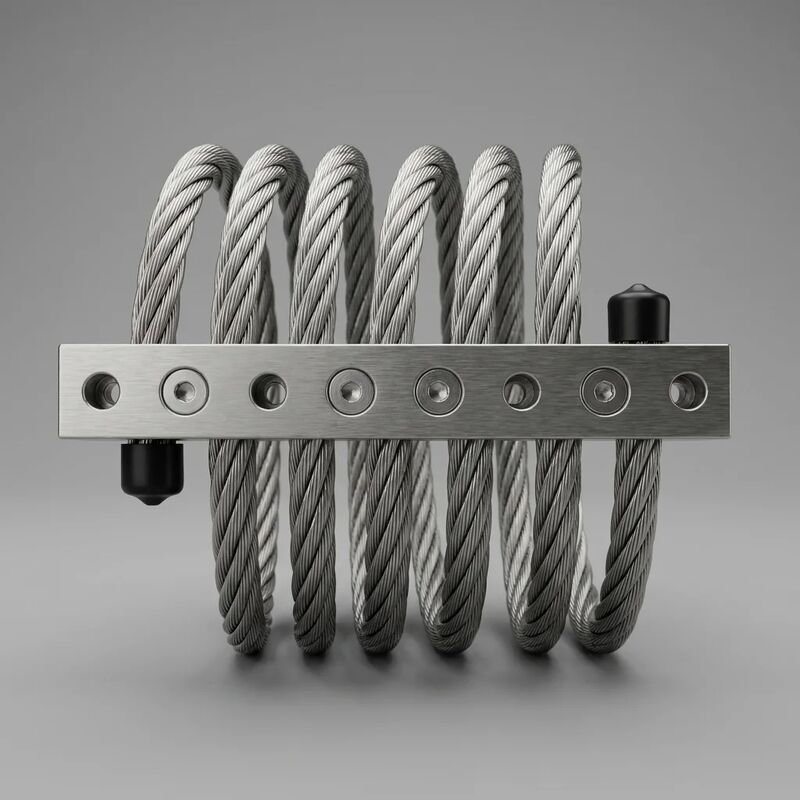

Удерживающие стержни, которые крепят спираль троса к вашему оборудованию, доступны в двух материалах, каждый из которых имеет свои преимущества:

Выбор материала:

• Стопорные стержни из нержавеющей стали:Обеспечивает максимальную устойчивость к коррозии и стабильность зажимного усилия. Когда весь изолятор — как трос, так и стержни — изготовлен из нержавеющей стали, сборка становится полностью невосприимчивой к гальванической коррозии и обеспечивает одинаковое усилие зажима десятилетие за десятилетием. Это рекомендуемая конфигурация для морских, морских, химических перерабатывающих и наружных установок.
• Стопорные планки из алюминиевого сплава 6061-T6:Уменьшите вес изолятора примерно на 40 % по сравнению с стержнями из нержавеющей стали, сохраняя при этом достаточную прочность для номинальной нагрузки. Этот вариант предпочтителен для приложений с критическим весом, таких как воздушные платформы, мобильное оборудование и транспортируемые системы.

Обработка поверхности алюминиевых стержней:

• Белое анодирование:Стандартная обработка, повышающая твердость поверхности по сравнению с чистым алюминием, сохраняя при этом чистый металлический вид. Подходит для внутренних промышленных помещений, машинных помещений и защищенных объектов.
• Жесткое анодирование:Создает значительно более толстый оксидный слой с превосходной стойкостью к истиранию и более темным серым цветом. Рекомендуется для установки в абразивных средах — горнодобывающих предприятиях, цементных заводах, карьерах — или там, где изоляторы могут подвергаться случайному механическому контакту во время планового обслуживания оборудования.

Ключевые характеристики тросовых изоляторов WNRLN

• Абсолютное отсутствие ползучести, старения или усталости материала в течение всего срока службы.
• Высокий внутренний коэффициент демпфирования достигается исключительно за счет металлического трения — без жидкостей, газов или вязкоупругих материалов.
• Стабильная производительность в диапазоне экстремальных температур от -70°C до +260°C.
• Гибкие конфигурации монтажа с множеством вариантов установки и ориентации.
• Быстрое создание прототипов для нестандартных размеров, номинальных нагрузок и схем монтажа.
• Прочная цельнометаллическая конструкция, рассчитанная на десятилетия непрерывной эксплуатации.
• Одновременное ослабление ударов и вибрации при сжатии, растяжении и сдвиге/катании.
• Полная невосприимчивость к химическим агентам, соленой воде, озону, ультрафиолетовому излучению и промышленным чистящим средствам.

Приложения, в которых срок службы определяет общую стоимость

Бесконечный срок службы JGX-1276D-233B создает непропорционально большую ценность в приложениях, где доступ затруднен, время простоя дорого или логистика замены непомерно высока:

• Удаленные и беспилотные установки:Телекоммуникационные ретрансляционные станции на горных вершинах, аппаратные на морских платформах, инверторы солнечных ферм в пустыне и генераторы арктических исследовательских станций — все они сталкиваются с общей проблемой: отправка технического специалиста для замены вышедшего из строя виброопоры стоит на порядки дороже, чем само крепление. Возможность установки и забывания модели JGX-1276D-233B полностью исключает эти затраты на вмешательство.
• Отрасли непрерывного процесса:На химических заводах, нефтеперерабатывающих заводах, цементных печах и сталелитейных заводах незапланированные остановки для замены вышедших из строя опор оборудования могут стоить сотни тысяч долларов в день из-за производственных потерь. Установка креплений, которые никогда не требуют замены, превращает повторяющийся операционный риск в единовременное капитальное решение.
• Встроенное и недоступное оборудование:Виброизоляторы, установленные внутри герметичных корпусов, под монолитным оборудованием или внутри конструктивных элементов здания, не могут быть экономично заменены. В таких установках срок службы изолятора становится сроком службы оборудования, что делает конструкцию без деградации абсолютным требованием.
• Высококачественное вращающееся оборудование:Большие центробежные компрессоры, газовые турбины и технологические насосы представляют собой многомиллионные капиталовложения. Стоимость замены изолятора незначительна по сравнению со стоимостью повреждения подшипника, выхода из строя уплотнения или дисбаланса ротора, вызванного износом опор, которые больше не обеспечивают заданные характеристики виброизоляции.
• Транспортная инфраструктура:Ожидается, что опорные подушки мостов, системы изоляции железнодорожных путей и крепления вентиляторов туннельной вентиляции будут служить в течение 50-100 лет расчетного срока службы самой инфраструктуры. Только цельнометаллические изоляторы могут достоверно выполнить это обязательство, не полагаясь на предположения о старении полимера, которые не могут быть подтверждены в таких временных масштабах.

Анализ совокупной стоимости владения

Рассмотрим типичную промышленную установку, требующую 16 виброизоляторов, каждый из которых рассчитан на нагрузку более 200 кг:

Примечание. Этот анализ предполагает наличие доступного оборудования на развитом рынке. Для удаленных установок соотношение затрат может превышать 100:1.

Экологическая устойчивость помимо старения

Отсутствие органических материалов также обеспечивает устойчивость к широкому спектру стрессовых факторов окружающей среды, которые ускоряют старение обычных креплений:

• УФ-излучение:Для нержавеющей стали это не проблема. Здесь нет полимерных цепей, которые могут разлагаться под действием света, красителей, которые могут выцветать, и нет поверхностного окисления, за исключением самопассивирующегося слоя оксида хрома, который естественным образом образуется на нержавеющей стали.
• Озон:Озоновое воздействие является одним из наиболее агрессивных механизмов разрушения резины, вызывая характерное перпендикулярное растрескивание даже в ненагруженном материале. JGX-1276D-233B имеет нулевую чувствительность к атмосферному озону в любой концентрации.
• Гидролиз и влага:Полиуретановые крепления подвержены гидролизу при воздействии теплых и влажных условий — химической реакции, которая разрывает полимерные цепи и необратимо снижает механические свойства. Нержавеющая сталь не вступает в такую ​​реакцию с водой в любой форме.
• Химическое воздействие:Разливы гидравлической жидкости, смазочный туман, чистящие растворители и пары промышленных химикатов по-разному воздействуют на разные эластомеры: один тип набухает, а другой затвердевает. JGX-1276D-233B совместим практически со всеми промышленными химикатами, за исключением сильных восстановительных кислот, которые применяются только при повышенных концентрациях и температурах.
• Микробиологическая атака:В тропических и подземных условиях резиновые компоненты могут разлагаться грибками, бактериями и другими микроорганизмами, которые метаболизируют компоненты органических полимеров. Нержавеющая сталь не обеспечивает питательного субстрата для биологического роста.

Гарантия качества

Каждый JGX-1276D-233B производится в соответствии с сертифицированным управлением качеством ISO 9001:2015 с полной отслеживаемостью материала от необработанной катушки троса до готового изолятора. Каждый блок проходит 100% размерный контроль, а партии образцов подвергаются ускоренным испытаниям на коррозию в соответствии с ASTM B117, испытаниям на устойчивость к циклическим нагрузкам и проверке проводимости на электродинамическом вибростенде. Сертификаты соответствия и протоколы испытаний материалов предоставляются по запросу.

Информация о компании

WNRLN является специализированным производителем виброизоляторов, амортизаторов и решений по поглощению энергии для требовательных промышленных и коммерческих применений. Обладая глубоким опытом в области технологий цельнометаллической изоляции, мы предлагаем продукцию, которая прослужит дольше оборудования, которое она защищает.

Наши инженерные возможности охватывают стандартные каталожные продукты и полностью индивидуальные решения — от модифицированных схем монтажа и номинальных нагрузок до готовых индивидуальных конструкций изоляторов для уникальных применений. Благодаря средствам быстрого прототипирования и опытной технической команде мы доставляем индивидуальные образцы в течение недель, а не месяцев.

Продукции WNRLN доверяют производители оборудования, системные интеграторы и конечные пользователи в различных отраслях, включая энергетику, нефть и газ, морской транспорт, строительную технику, прецизионные приборы и телекоммуникационную инфраструктуру. Наша приверженность качеству подкреплена сертификацией ISO 9001:2015 и строгой программой внутренних испытаний.

Чтобы обсудить ваши требования к виброизоляции или запросить комплексное техническое предложение, свяжитесь с нашей командой разработчиков приложений сегодня. Предоставьте характеристики вашего оборудования и условия эксплуатации, чтобы получить рекомендации по индивидуальному решению в течение 48 часов.

Свяжитесь с нашей командой инженеров, чтобы обсудить требования к сроку службы вашего приложения. Мы можем предоставить индивидуальное сравнение совокупной стоимости владения для вашей конкретной конфигурации оборудования и рабочей среды.
