JGX-0958D-138A Виброизолятор троса Превосходная коррозионная стойкость Прецизионное оборудование Карданный подвес БПЛА

JGX-0958D-138A Коррозионностойкий виброизолятор из троса для прецизионного оборудования и подвесов БПЛА

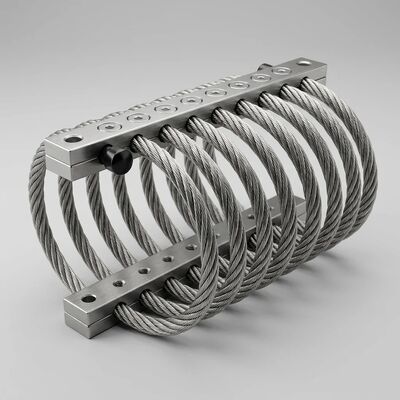

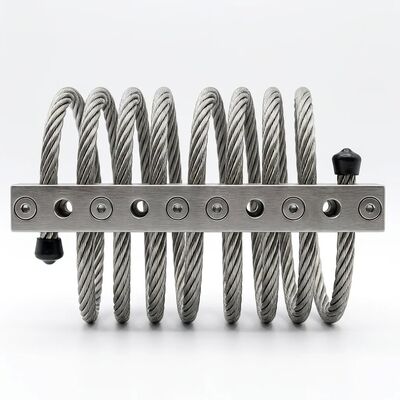

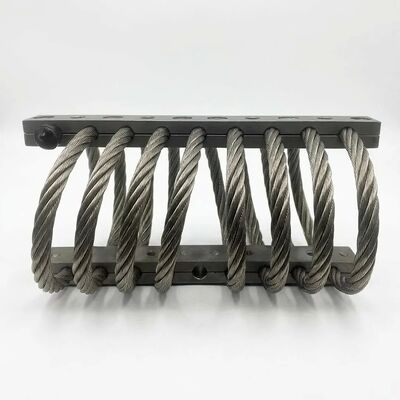

JGX-0958D-138A — это виброизолятор троса премиум-класса, специально созданный для применений, где устойчивость к коррозии, долговременная стабильность и точный контроль вибрации не подлежат обсуждению. Изготовленный из троса из нержавеющей стали 316L морского класса диаметром 9,5 мм в конфигурации с 8 витками и рассчитанный на максимальную статическую нагрузку 138 кг, этот изолятор обеспечивает десятилетия работы без технического обслуживания даже в засоленной прибрежной атмосфере, тропических средах с высокой влажностью и химически агрессивных промышленных условиях.

Превосходная устойчивость к коррозии и старению

В основе долговечности JGX-0958D-138A лежит бескомпромиссный выбор материалов и обработка поверхности:

• Трос из нержавеющей стали морского класса 316L:Низкоуглеродистый вариант нержавеющей стали 316 обеспечивает повышенную устойчивость к межкристаллитной коррозии после сварки или воздействия высоких температур. Содержание молибдена (2–3%) обеспечивает исключительную стойкость к точечной и щелевой коррозии в средах с высоким содержанием хлоридов, что является решающим преимуществом по сравнению со стандартной нержавеющей сталью 304 при использовании на прибрежных и морских объектах.
• Электрополированная поверхность:Каждый канат в сборе подвергается электрополировке — электрохимическому процессу, который удаляет дефекты поверхности, микрозаусенцы и въевшиеся загрязнения на микроскопическом уровне. Получающаяся в результате зеркально-гладкая поверхность сводит к минимуму места возникновения коррозии и уменьшает улавливание частиц, обеспечивая устойчивость к солевому туману более 1000 часов в соответствии с испытанием ASTM B117.
• Нулевая деградация полимера:Благодаря отсутствию резиновых, эластомерных или пластиковых компонентов просто нет ничего, что могло бы треснуть, затвердеть, разбухнуть или расслаиваться с течением времени. Демпфирующие характеристики изолятора остаются постоянными на протяжении всего срока службы, что исключает необходимость периодических циклов замены, требуемых обычными креплениями.
• Снижение гальванической коррозии:Если указаны монтажные планки из алюминиевого сплава, запатентованный изоляционный барьер предотвращает прямой контакт нержавеющей стали с алюминием, устраняя риск гальванической коррозии между разнородными металлами в присутствии электролитов (дождевая вода, морские брызги, чистящие растворы).

Специально разработано для прецизионного оборудования

Прецизионные инструменты требуют виброизоляции, которая не создает собственных артефактов. Нелинейная кривая жесткости JGX-0958D-138A и механизм демпфирования на основе трения обеспечивают явные преимущества для чувствительных полезных нагрузок:

• Низкоамплитудная чувствительность:Конструкция многожильного троса обеспечивает эффективную изоляцию даже при амплитудах смещения менее миллиметра, защищая оптическое выравнивание, траектории лазерного луча и интерферометрические измерения от микровибрационных помех.
• Широкополосное демпфирование без резонансного усиления:В отличие от демпферов с настроенной массой, которые усиливают вибрацию на нерасчетных частотах, фрикционное демпфирование JGX-0958D-138A рассеивает энергию в широком диапазоне частот (обычно от 10 Гц до 2000+ Гц), не создавая пиков вторичного резонанса.
• Нет магнитной подписи:Конструкция из полностью аустенитной нержавеющей стали 316L немагнитна в отожженном состоянии, что обеспечивает отсутствие помех для магниточувствительных инструментов, таких как электронные микроскопы, вспомогательное оборудование МРТ и прецизионные датчики магнитного поля.
• Минимальная дегазация:Цельнометаллическая конструкция, не требующая смазки, исключает выбросы летучих органических соединений (ЛОС), что делает изолятор пригодным для использования в чистых помещениях, вакуумных системах и корпусах оптических приборов, где контроль загрязнения имеет решающее значение.

Оптимизирован для стабилизации подвеса БПЛА.

Платформы аэрофотосъемки создают уникальные проблемы виброизоляции: изолятор должен ослаблять высокочастотные вибрации двигателя и пропеллера, оставаясь при этом достаточно жестким, чтобы сохранить контроль над подвесом. JGX-0958D-138A решает эту проблему с помощью:

• Нелинейная прогрессивная жесткость:При нормальной работе подвеса (небольшие отклонения) трос обеспечивает мягкую начальную жесткость пружины, которая эффективно изолирует высокочастотную вибрацию. Во время агрессивных маневров в полете или ударов при приземлении (больших отклонений) жесткость постепенно увеличивается, чтобы ограничить ход подвеса и предотвратить контакт конструкции.
• Многоосевая изоляция в одном блоке:Одиночное крепление JGX-0958D-138A обеспечивает одновременную изоляцию в направлениях сжатия, растяжения и сдвига/катки. Это упрощает конструкцию монтажного кронштейна подвеса по сравнению с системами, требующими отдельных изоляторов для каждой оси.
• Стабильная температура производительность:Операции БПЛА охватывают различные среды: от пустынной жары до высокогорного холода. Цельнометаллический изолятор сохраняет одинаковые характеристики демпфирования в диапазоне от -70°C до +260°C, тогда как эластомерные крепления могут увеличивать жесткость на 300–500 % при низких температурах, что серьезно ухудшает качество стабилизации изображения на подвесе.
• Легкая интеграция:При использовании монтажных планок из алюминиевого сплава 6061-T6 вес изолятора сводится к минимуму без ущерба для грузоподъемности, что помогает операторам БПЛА максимально эффективно распределять полезную нагрузку для камер, датчиков и аккумуляторов.

Технические характеристики

Рекомендуемые приложения

• Аэрофотосъемка и подвесы для дронов:Стабилизируйте кинокамеры, тепловизионные устройства, сканеры LiDAR и мультиспектральные датчики на многороторных и неподвижных БПЛА. Коррозионностойкая конструкция выдерживает прибрежные исследования и тропические условия.
• Оптические и лазерные системы:Изолируйте лазерные интерферометры, оптические стенды, крепления для телескопов и спектроскопическое оборудование от вибрации зданий, шума, вызванного системой отопления, вентиляции и кондиционирования, и помех от шагов в лабораториях и обсерваториях.
• Оборудование для производства полупроводников:Защитите станции проверки пластин, системы выравнивания литографии и роботов для захвата и размещения от вибрации окружающей среды, которая может вызвать наномасштабные ошибки позиционирования.
• Медицинские диагностические инструменты:Обеспечьте устойчивое крепление чувствительного оборудования для визуализации, включая портальные компоненты компьютерного томографа, системы позиционирования ультразвуковых датчиков и устройства для лабораторного анализа, где вибрация может поставить под угрозу точность измерений.
• Морская электроника и навигация:Защитите навигационные устройства GPS/INS, стойки обработки гидролокаторов, терминалы спутниковой связи и электронику мостика на борту коммерческих судов от вибрации, вызванной двигателем, и ударов волн.
• Береговые и морские станции мониторинга:Защитите сейсмические датчики, метеорадиолокационное оборудование и приборы мониторинга окружающей среды в засоленной прибрежной атмосфере, где обычные крепления подвергаются коррозии в течение нескольких месяцев.
• Пищевая и фармацевтическая промышленность:Цельнометаллическая, электрополированная поверхность без щелей отвечает строгим гигиеническим требованиям. Никакие резиновые частицы, пластификаторы или покрытия не могут загрязнить производственную среду — идеальное решение для вибрационных питателей, фасовочных машин и изоляции таблеточных прессов.

Долгосрочное ценностное предложение

Хотя первоначальная стоимость электрополированного тросового изолятора из стали 316L может превышать стоимость обычного эластомерного крепления, расчет общей стоимости владения явно отдает предпочтение цельнометаллическому решению с учетом:

• Устраненные затраты на замену:Никаких плановых интервалов замены крепления — JGX-0958D-138A — это компонент, который можно легко установить и забыть.
• Сокращение времени простоя:Оборудование остается в рабочем состоянии без остановок для проверки и замены креплений, что крайне важно для непрерывных производств и удаленных беспилотных установок.
• Преимущества страхования и соблюдения требований:Цельнометаллическая огнестойкая конструкция может способствовать оценке пожарной безопасности объекта и расчету страховых взносов, особенно в закрытых машинных помещениях.
• Постоянное качество продукции:Стабильный монтаж оборудования обеспечивает постоянные производственные допуски, меньшее количество брака и предсказуемые метрологические результаты на протяжении многих лет производства.

Настройка и инженерная поддержка

Наша команда разработчиков приложений может адаптировать серию JGX-0958 к вашим конкретным потребностям. Общие настройки включают в себя корректировку количества катушек для измененных диапазонов нагрузок, нестандартную схему расположения монтажных отверстий, встроенные ограничители и специальную обработку поверхности для работы в экстремальных химических средах. Свяжитесь с нами и сообщите ваши требования для технико-экономического обоснования и быстрого расчета прототипа.

Запросите техническое предложение сегодня. Укажите вес вашего оборудования, монтажную площадь, спектр частот вибрации и условия окружающей среды, чтобы получить индивидуальную рекомендацию в течение 48 часов.
