JGX-0958D-138A Цельнометаллический виброизолятор для троса Высокая статическая нагрузка Компактная конструкция Экстремальные условия

JGX-0958D-138A Цельнометаллический тросовый виброизолятор

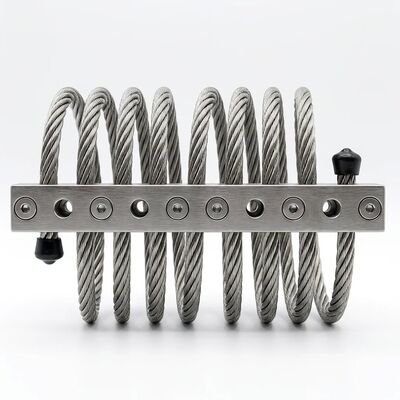

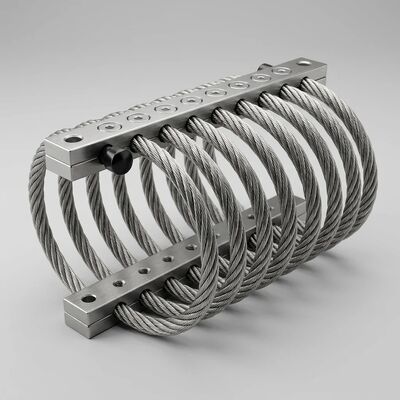

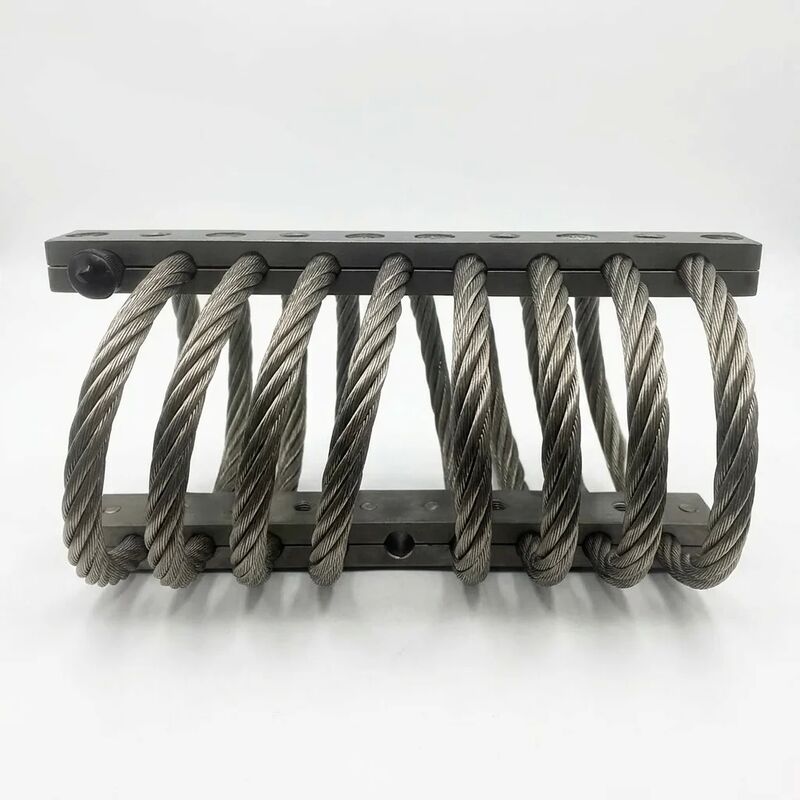

JGX-0958D-138A — это виброизолятор из цельнометаллического троса для тяжелых условий эксплуатации, разработанный для обеспечения надежной защиты от ударов и вибрации в самых сложных промышленных условиях мира. Этот изолятор имеет трос из нержавеющей стали диаметром 9,5 мм, намотанный на 8 катушек точной формы и закрепленный высокопрочными зажимными стержнями из алюминиевого сплава. Он выдерживает максимальную статическую нагрузку 138 кг на крепление, сохраняя при этом чрезвычайно компактную площадь.

Почему цельнометаллическая конструкция имеет значение

В отличие от обычных резиновых или эластомерных опор, которые со временем портятся, JGX-0958D-138A не содержит органических материалов. Каждый компонент — от спирали многожильного троса до удерживающих стержней — выполнен из металла. Это означает:

• Нулевая ползучесть или старение:Отсутствие усталости материала, отсутствие деформации при сжатии и отсутствие затвердевания в течение многих лет непрерывной эксплуатации. Изолятор работает одинаково в первый и десятитысячный день.
• Устойчивость к экстремальным температурам:Работает от -70°C до +260°C без каких-либо изменений демпфирующих характеристик. Подходит для арктических установок, моторных отсеков, литейного оборудования и солнечных полей в пустыне.
• Химический иммунитет:Не подвержен влиянию гидравлических жидкостей, топлива, смазочных материалов, озона, УФ-излучения, солевых брызг и промышленных чистящих средств — веществ, которые быстро разрушают резиновые опоры.
• Совместимость с радиацией и вакуумом:Цельнометаллическая конструкция выдерживает среду, в которой полимеры выделяют газы или становятся хрупкими, что делает ее подходящей для использования в вакуумных камерах и на большой высоте.

Высокая статическая грузоподъемность в компактной форме

Модель JGX-0958D-138A с номинальной статической нагрузкой 138 кг на каждое крепление одного компактного блока обеспечивает исключительное соотношение нагрузки к размеру. Это позволяет инженерам использовать меньшее количество изоляторов для каждой установки, снижая сложность, вес и стоимость системы. Геометрия с 8 витками равномерно распределяет сжимающие, растягивающие и сдвиговые нагрузки по прядям каната, обеспечивая стабильную работу в условиях многоосной нагрузки.

Динамические нагрузки до 70 кг эффективно демпфируются за счет механизма рассеивания энергии на основе трения, присущего многожильным канатам: при отклонении изолятора отдельные пряди трутся друг о друга, преобразуя кинетическую энергию вибрации в незначительное тепло без необходимости использования жидкости, газа или внешнего источника энергии.

Разработан для суровых условий эксплуатации

Варианты конфигурации монтажной планки

JGX-0958D-138A доступен с двумя материалами монтажной планки, отвечающими различным требованиям применения:

• Бары из нержавеющей стали:Максимальная коррозионная стойкость и прочность. Рекомендуется для морских платформ, морских судов, химических перерабатывающих заводов и наружных установок, подвергающихся длительному воздействию погодных условий.
• Стержни из алюминиевого сплава (6061-T6):Легкая альтернатива с отличным соотношением прочности и веса. Доступен с белым анодированием для общепромышленного использования или с твердым анодированием для повышения твердости поверхности и износостойкости в средах с высокой абразивностью.

Типичные промышленные применения

JGX-0958D-138A отлично подходит для тяжелой промышленности, где надежность оборудования напрямую влияет на время безотказной работы:

• Системы отопления, вентиляции и кондиционирования и компрессоры:Изолируйте большие центробежные охладители, поршневые компрессоры и кондиционеры от строительных конструкций, чтобы предотвратить передачу вибрации и усталость конструкции.
• Энергетическое оборудование:Защищайте генераторные установки, вспомогательные системы турбин и шкафы распределительных устройств от самоиндуцированной вибрации и внешних сейсмических явлений.
• Тяжелое оборудование и прессы:Сократите усилия, передаваемые от штамповочных прессов, литьевых машин и обрабатывающих центров с ЧПУ на заводские цеха и прилегающее к ним точное оборудование.
• Горнодобывающее оборудование:Выдерживают абразивную пыль, влагу и постоянные ударные нагрузки на виброситах, дробилках и системах привода конвейеров.
• Железнодорожный транспорт и транспорт:Изолируйте шкафы путевой сигнализации, корпуса бортовой электроники и подпольное оборудование от вибрации и ударов, вызванных рельсами.
• Морские и морские системы:Защищайте навигационную электронику, стойки связи и механические системы на борту коммерческих судов и морских платформ от волнового движения и вибрации двигателя.
• Промышленные насосные станции:Гасит вибрацию от больших центробежных и поршневых насосов при очистке воды, нефте- и газопроводах, а также при перекачке химикатов.

Преимущества производительности по сравнению с эластомерными креплениями

• Предсказуемый срок службы без деградации:В то время как резиновые опоры подвержены постепенному размягчению, а затем затвердеванию, требующему периодической замены, JGX-0958D-138A сохраняет постоянную жесткость и коэффициенты демпфирования в течение неопределенного времени.
• Никакой экологической герметизации не требуется:В отличие от заполненных жидкостью демпферов, которые могут протекать, или эластомеров, требующих защиты от ультрафиолета и химикатов, цельнометаллическая конструкция по своей природе невосприимчива к воздействию окружающей среды.
• Эффективность в широком частотном диапазоне:Нелинейные характеристики жесткости троса обеспечивают эффективную изоляцию в более широком частотном спектре по сравнению с линейными упругими креплениями, включая ослабление высокочастотного корпусного шума.
• Огнестойкость:Цельнометаллическая конструкция исключает пожарную нагрузку и токсичный дым, возникающий при горении резиновых опор, что является важнейшим фактором безопасности для закрытых машинных помещений и туннелей.

Быстрое прототипирование и настройка

Нужен вариант с другой номинальной нагрузкой, количеством катушек или расположением монтажных отверстий? Наша собственная команда инженеров может изменить конструкцию серии JGX-0958 в точном соответствии с вашими спецификациями. Благодаря возможностям быстрого прототипирования пользовательские конфигурации могут быть выбраны в течение 2–3 недель, что обеспечивает быструю реализацию проекта без ущерба для строгости проверки.

Гарантия качества

Каждый блок JGX-0958D-138A перед отправкой проходит 100% проверку размеров и динамические испытания выборочной партии. Производство осуществляется в соответствии с сертифицированной системой управления качеством ISO 9001:2015 с полной отслеживаемостью материала от катушки необработанного троса до готового изолятора.

Свяжитесь с нашей командой разработчиков приложений сегодня, чтобы обсудить ваши требования к виброизоляции или запросить технические данные с кривыми отклонения нагрузки для вашей конкретной конфигурации нагрузки.
