JGX-0956D-104A Высококачественный вибрационный изолятор для промышленных машин

JGX-0956D-104A Вибрационный изолятор из проволочной веревки

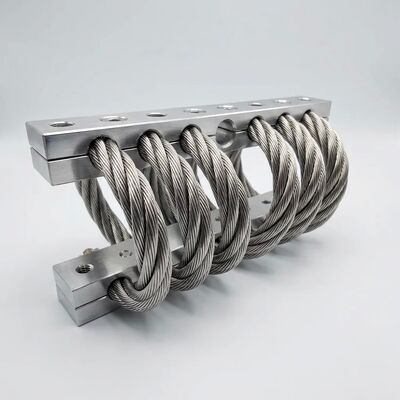

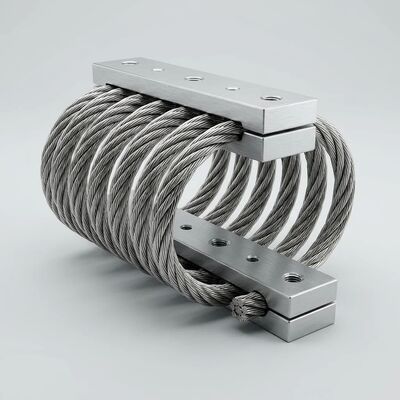

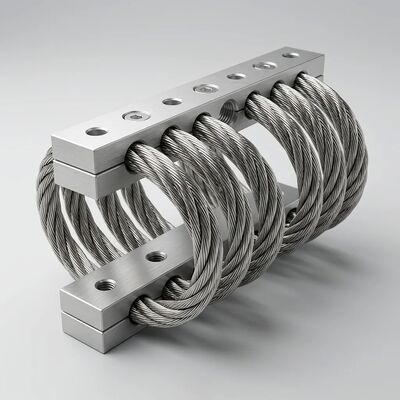

JGX-0956D-104A сочетает в себе высококачественную металлургию с передовой вибрационной физикой, чтобы обеспечить исключительный контроль резонанса и снижение шума для промышленных машин.4mm diameter 304 stainless steel wire rope—constructed in a 7*19 strand configuration with regular right-hand lay—is helically wound through 10 continuous loops and clamped between two 6061-T6 aluminum alloy blocks with 25-30μm hard anodized surfaces.

Металлургия материалов и цепочка качества

Металлургия проволочных канатов:Конструкция 7*19 (7 нитей, каждая из которых содержит 19 отдельных проводов) обеспечивает оптимальный баланс гибкости и долговечности.Каждая проволока из аустенитной нержавеющей стали UNS S30400 протянута холодом до минимальной прочности на растяжение 1570 MPaОбработка цинком-фосфатизацией, применяемая после нанесения на ветки, создает микрокристаллическое фосфатное покрытие, которое служит двум целям:уменьшение коэффициента трения между нитями для постоянного поведения приглушения Кулона, и обеспечивает жертвенный барьер коррозии, который дополняет присущую пассивность 304 нержавеющей подложки.

Алюминиевые блоки:Застегивающие блоки 6061-T6 (примерно 12 мм толщины каждый,способствуя общей высоте профиля ~ 40 мм) проходят термическую обработку раствором при 530 °C, за которой следует охлаждение водой и искусственное старение при 175 °C в течение 8 часов, чтобы достичь температурного состояния T6. Subsequent hard anodizing per MIL-A-8625 Type III produces a 25-30μm oxide layer with surface hardness exceeding 400 HV—comparable to case-hardened tool steel—providing both electrical isolation (dielectric strength >800V) and corrosion resistance exceeding 1000 hours in neutral salt spray per ASTM B117.

Полная прослеживаемость:Каждый JGX-0956D-104A обеспечивает отслеживание на уровне партии, связывающее готовый изолятор с сертификатами завода по производству сырья.проверка механических свойств (устойчивость к выходу), прочность на растяжение, удлинение) и межзернистое коррозионное испытание (ASTM A262 Practice E) документированы и доступны по запросу.

Акустическая и резонансная производительность

Uncontrolled machinery vibration manifests as both structural fatigue and airborne noise—two problems the JGX-0956D-104A addresses simultaneously through its non-linear stiffness and hysteresis damping characteristics:

• Контроль передаваемости:При частотах возбуждения выше √2 * естественной частоты системы (приблизительно 20 Гц для типичных установок), передаваемость вибраций падает ниже единицы,достижение изоляции > 90% при рабочих скоростяхНелинейное поведение жесткости предотвращает рост амплитуды даже при возбуждении, приближающемся к резонансу во время запуска и отключения оборудования.
• Усиление резонанса:с коэффициентом Q ≤ 2,8 при резонансе по сравнению с 10-50* для неоттепеленных пружинных крепежей,JGX-0956D-104A ограничивает пиковую передаваемую силу значительно ниже порога повреждения конструкции без необходимости регулируемых амортизаторов массы или систем активного управления.
• Снижение шума, вызванного конструкцией:Механическое препятствие прерывистости на интерфейсе проволоки с монтажным блоком отражает и рассеивает энергию вибрации до того, как она достигнет конструкций здания.Полевые измерения демонстрируют 15-25 дБ снижение передачи шума, передаваемого структурой, в 100-2000 Гц октавных диапазонах, наиболее важных для воспринимаемого акустического комфорта.
• Эффективность широкополосной связи:В отличие от вискоэластических амортизаторов, чья производительность зависит от температуры и частоты,Механизм глушения кулоновского (сухого трения) изолятора проволоки поддерживает постоянное рассеивание энергии от 5 Гц до более 500 Гц в полном рабочем диапазоне от -75 °C до +300 °C.

Полные технические спецификации

Промышленные области применения

• Компрессорные станции:Изоляция с помощью компрессоров с винтовым приводом в процессе обработки природного газа, холодильных установках и пневматических системах, где низкочастотные пульсации и гармоническое возбуждение требуют изоляции с высоким заглушением
• Точная метрология:Координаторные измерительные машины (CMM), оптические сравнители и лазерные интерферометрические скамейки, требующие изоляции от вибрации, передаваемой зданием, до микронов
• Тяжелое оборудование HVAC:Центробежная охладительная изоляция в коммерческих многоэтажных зданиях, где передача шума от конструкции на занятые этажи должна быть сведена к минимуму
• Комплексы промышленных двигателей-генераторов:Изоляция двигателя с переменной частотой привода (VFD), при которой высокочастотные гармонические токи, вызванные инвертором, возбуждают механические резонансы в раме двигателя
• Лаборатории испытаний и калибровки:Вибрационночувствительные аналитические весы, микроскопические рабочие станции и изоляция испытательных камер окружающей среды

Для получения подробных кривых акустической производительности, сертификатов материалов или дизайна изоляционной системы для конкретного применения, пожалуйста, свяжитесь с нашей инженерной командой.Мы предоставляем бесплатную проверку естественной частоты и анализ распределения нагрузки для вашей конкретной конфигурации оборудования.
