JGX-0648D-68A Разнонаправленный виброизолятор троса, не требующий обслуживания, амортизатор с длительным сроком службы

JGX-0648D-68A Разнонаправленный тросовый виброизолятор — Руководство по применению

JGX-0648D-68A обеспечивает надежную изоляцию от разнонаправленной вибрации благодаря уникальной архитектуре спирального троса. В отличие от обычных резиновых или пружинных опор, которые изолируют в основном по одной оси, конструкция троса ослабляет энергию ударов и вибрации одновременно при сжатии, растяжении, сдвиге и качении, что делает его предпочтительным выбором для оборудования, подвергающегося сложным, непредсказуемым вибрациям.

Как работает многонаправленная изоляция

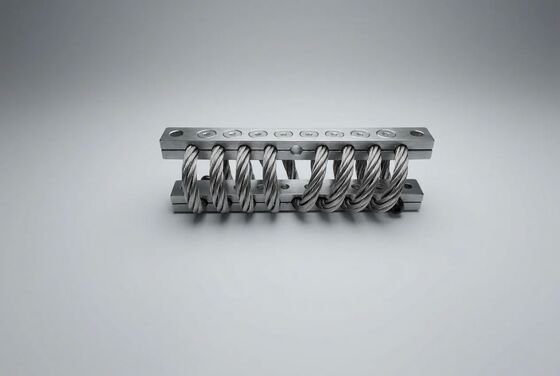

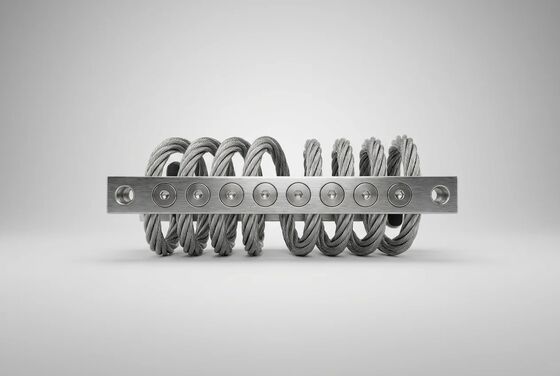

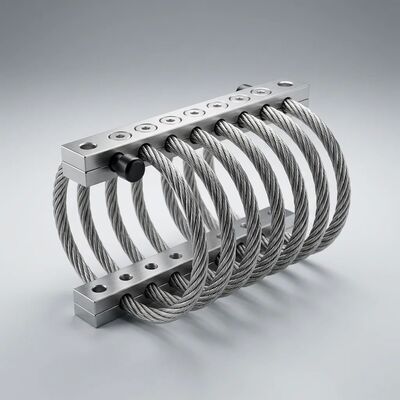

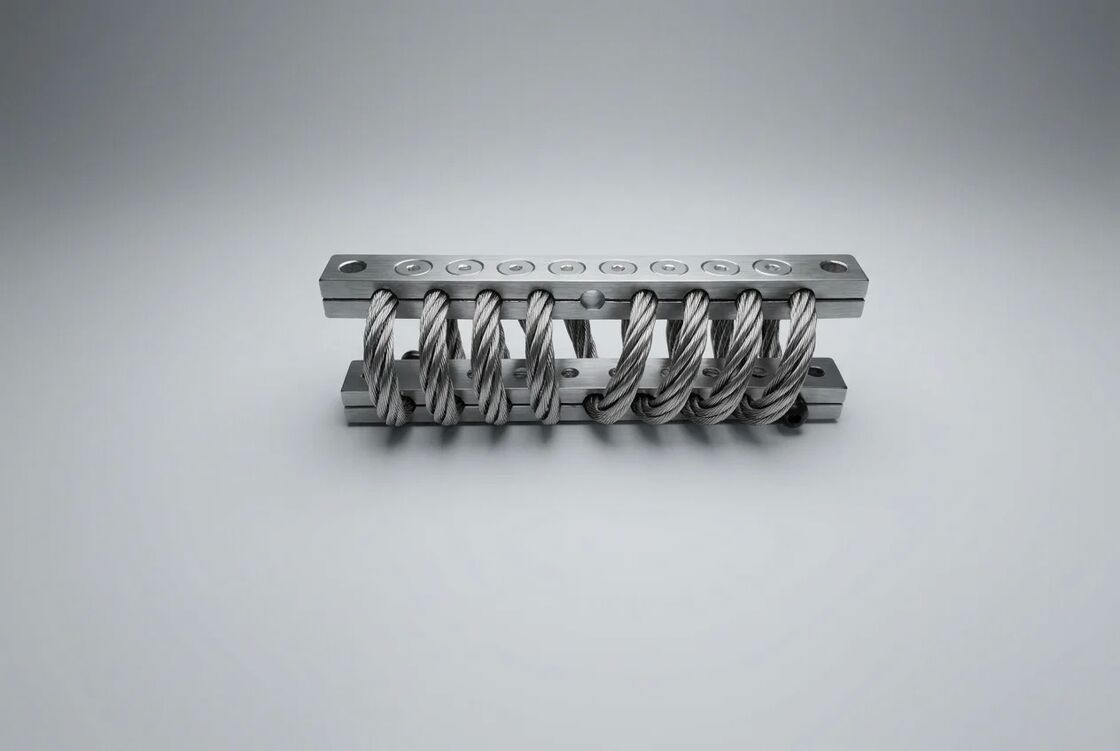

Трос из нержавеющей стали диаметром 6,8 мм состоит из 8 непрерывных спиральных петель, закрепленных между двумя зажимными блоками из алюминиевого сплава. Когда в систему попадает энергия вибрации или удара, отдельные жилы проводов внутри каждой петли трутся друг о друга (кулоновское трение), преобразуя кинетическую энергию в низкопотенциальную тепловую энергию. Этот механизм демпфирования на основе гистерезиса:

• Работает одинаково во всех направлениях загрузки без снижения производительности, зависящего от ориентации.
• Обеспечивает постепенно ужесточающуюся реакцию — мягкую на низких амплитудах для тонкой фильтрации вибрации, жесткую на высоких амплитудах для защиты от ударов.
• Поддерживает стабильные характеристики демпфирования во всем рабочем диапазоне от -75°C до +300°C.

Не требующий обслуживания жизненный цикл

Благодаря отсутствию резины, эластомера, гидравлической жидкости или подвижных уплотнений JGX-0648D-68A не требует планового обслуживания, смазки или замены компонентов в течение всего срока службы. К ключевым факторам долголетия относятся:

• Нет старения материала:Нержавеющая сталь и алюминиевый сплав не затвердевают, не трескаются и не ползут под длительной нагрузкой — распространенные виды отказов резиновых изоляторов после 3–5 лет эксплуатации.
• Устойчивость к коррозии:Твердо анодированный алюминий и нержавеющая сталь 304 выдерживают испытания в солевом тумане более 500 часов (ASTM B117), подходят для береговых и морских установок.
• Усталостная устойчивость:Холоднотянутый канат сохраняет эластичность в течение миллионов циклов нагрузки; испытания на усталость показывают дрейф жесткости менее 5% после 10⁶ циклов при номинальной нагрузке.
• Устойчивость к УФ и озону:В отличие от резиновых опор, которые разрушаются под воздействием солнечного света и атмосферного озона, цельнометаллическая конструкция не подвержена воздействию окружающей среды.

Технические характеристики

Рекомендуемые приложения

• Промышленная автоматизация:Виброизоляция для роботизированных рабочих станций, систем перемещения и автоматизированного инспекционного оборудования.
• ОВК и охлаждение:Изоляция компрессоров, конденсаторов и вентиляционных установок на коммерческих и промышленных объектах.
• Производство электроэнергии:Генераторная установка, вспомогательное оборудование турбины и виброгаситель трансформатора
• Морской и морской:Навигационная электроника, стойки связи и изоляция вспомогательного оборудования в условиях солевого тумана.
• Транспорт:Шкафы железнодорожной сигнализации, бортовая электроника и виброконтроль мобильных генераторов
• Лаборатория и медицина:Чувствительная изоляция аналитических приборов в исследовательских и диагностических средах

Руководство по выбору

Для оптимальной работы выберите такое количество изоляторов JGX-0648D-68A, чтобы каждый блок выдерживал 30–60 % номинальной сжимающей нагрузки под статическим весом оборудования. Этот рабочий диапазон обеспечивает достаточную деформацию для эффективной виброизоляции, сохраняя при этом резерв на случай ударов. Свяжитесь с нашими инженерами по применению для получения поддержки при проектировании изоляции на уровне системы, включая расчеты собственных частот и схемы монтажа с несколькими степенями свободы.
