JGX-0648D-68A Всеметаллический вибрационный изолятор из проволочной веревки Прочный ударный монтаж с широким диапазоном нагрузки

JGX-0648D-68A Цельнометаллический тросовый виброизолятор — технический обзор

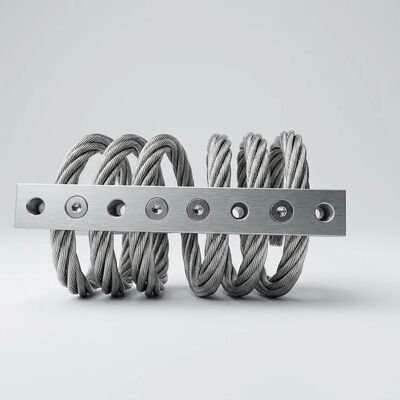

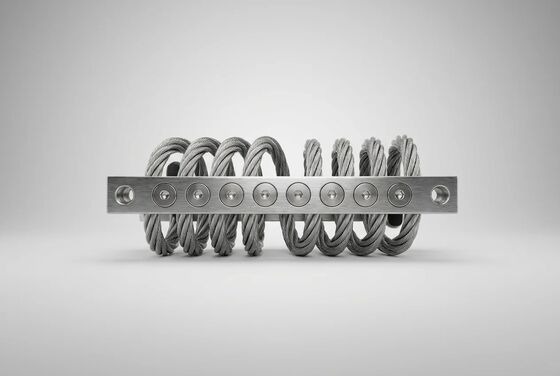

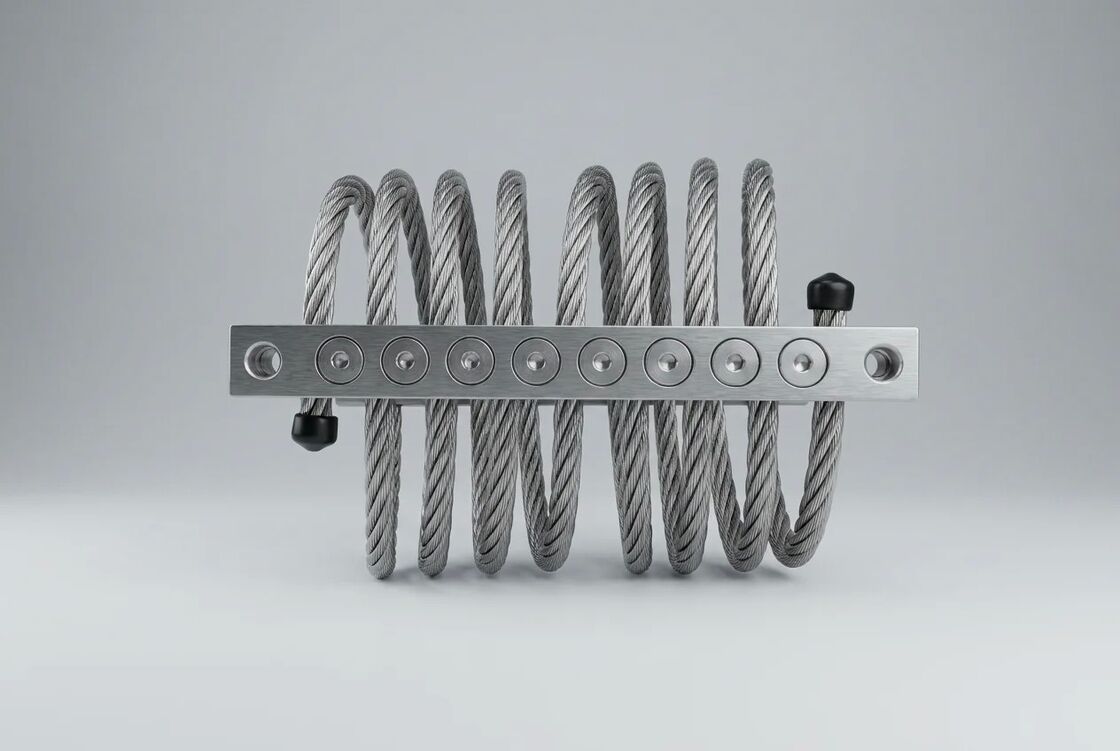

JGX-0648D-68A — это высокопроизводительный виброизолятор из цельнометаллического троса, предназначенный для сложных промышленных задач по контролю ударов и вибрации. Этот изолятор, изготовленный из троса из нержавеющей стали диаметром 6,8 мм, спирально намотанного через прецизионно обработанные зажимные блоки из алюминиевого сплава, обеспечивает исключительную несущую способность и длительный срок службы без проблем, связанных с деградацией, присущих эластомерным креплениям.

Материал и конструкция

• Проволочный канат:Многопрядный канат из нержавеющей стали марки 304 номинальным диаметром 6,8 мм, холоднотянутый, с равномерным пределом прочности на разрыв, превышающим 1570 МПа. Перед скруткой канат подвергается цинк-фосфатированию для улучшения внутренней смазки и коррозионной стойкости.
• Монтажные блоки:Алюминиевый сплав 6061-T6 с твердым анодированием поверхности (оксидный слой 15–20 мкм), обеспечивающий превосходную коррозионную стойкость во влажных, соленых и химически агрессивных средах.
• Крепежи:Винты с шестигранной головкой из нержавеющей стали 304 и стопорными гайками с нейлоновой вставкой для предотвращения ослабления при постоянной вибрации.

Данные о нагрузке и производительности

Гарантия качества

Перед отправкой каждый изолятор JGX-0648D-68A проходит 100% проверку размеров, проверку кривой отклонения нагрузки и проверку качества поверхности. Сертификаты на материалы с возможностью отслеживания партии предоставляются по запросу. Изолятор соответствует стандартам управления качеством ISO 9001:2015 и экологическим требованиям RoHS.

Типичные промышленные применения

• Виброизоляция компрессора HVAC и чиллера
• Прецизионные станки с ЧПУ и координатно-измерительное оборудование
• Монтаж морской электроники и навигационных приборов
• Изоляция генераторной установки и насосной станции
• Защита промышленной панели управления и серверной стойки
• Транспортная упаковка для чувствительных инструментов

По вопросам индивидуальных конфигураций нагрузки, поддержки проектирования системы с несколькими изоляторами или по техническим вопросам обращайтесь в нашу команду инженеров, сообщая вес вашего конкретного оборудования и условия эксплуатации.
