JGX-0480D-72A Вибрационный изолятор из проволочной веревки

JGX-0480D-72A Производственный вибрационный изолятор из проволочной веревки

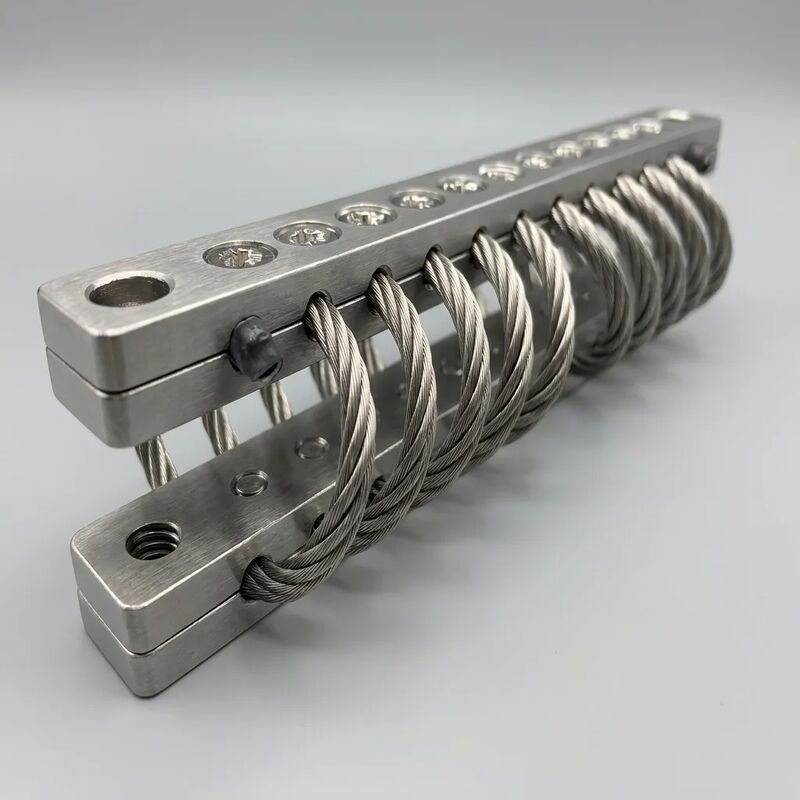

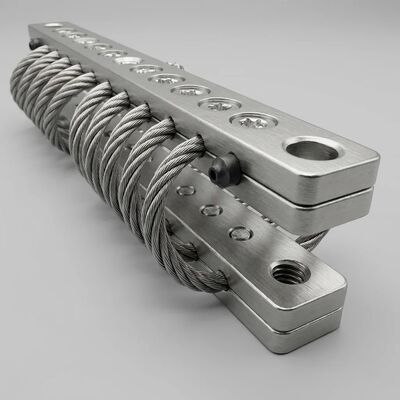

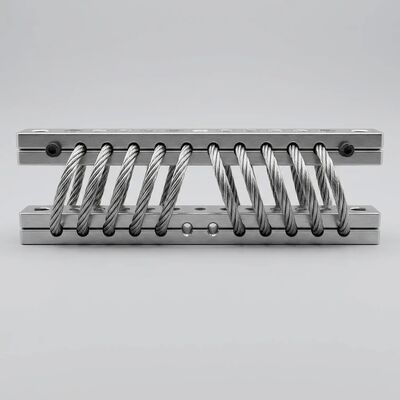

ВJGX-0480D-72AМикроволновка из Сиана Хоан доставляет72 кг номинальной емкости изоляцииЕе 4,8 мм из нержавеющей стали 304 проволока (7*19 нитей,10 спиралей симметричной обмотки) и алюминиевого сплава 6061-T6 с поддерживающими пруткамиШнурки типа "D" с натяжкой M12предназначены и испытываются для защиты чувствительного оборудования во времятранзит, обработка и логистические операции- от завода до места окончательной установки, а также на протяжении всего срока эксплуатации.

Полный инженерный информационный лист

Прямое преимущество завода

Сиань Хоан - этоПроизводитель оригинального оборудования (OEM)Когда вы покупаете JGX-0480D-72A, вы имеете дело непосредственно с фабрикой, которая разрабатывает, оснащает, собирает и тестирует каждый блок.Эта модель прямого производства обеспечивает три измеримые коммерческие преимущества:

1. Эффективность расходов

Типичная промышленная цепочка поставок вибрационных изоляторов включает в себя производителя → регионального дистрибьютора → местного перепродавца → конечного пользователя, причем каждый посредник добавляет маркировку в размере 20-35%.Модель Hoan's factory-direct сжимает это на производителя → конечного пользователяДля объемных закупок (100+ единиц) это означает экономию затрат на единицуобычно 25-40%по сравнению с эквивалентными изоляторами спецификации, поставляемыми по каналам распределения.

2Техническая прямая линия

Когда у вас есть технический вопрос ∙ расчет нагрузки, предсказание естественной частоты, оптимизация конфигурации монтажа ∙ вы общаетесь напрямую с инженерами Hoan R&D,не торговый представитель дистрибьютораНаша команда инженеров из более 100 человек предоставляет:

• Предпродажная технология приложений:Анализ нагрузки, прогнозирование эффективности изоляции, рекомендации по монтажу без затрат для квалифицированных проектов
• Поддержка пользовательской конфигурации:Нестандартная геометрия штанги, альтернативное количество катушек, модифицированные номиналы нагрузки, специальная обработка поверхности
• Техническая поддержка после установки:Руководство по измерению вибрации на месте, устранение неполадок, размещение замены

3. Полная документация ️ Каждый блок, каждая партия

Как производитель ISO 9001:2015 прямо на заводе, Hoan обеспечиваетвсеобъемлющая сертификация и прослеживаемостьс каждым приказом:

• EN 10204 3.1 Сертификаты материалов:Химический состав и механические свойства как для проволочного каната SS304, так и для стержней Al 6061-T6, используемых в вашей конкретной производственной партии
• Отчеты о индивидуальных испытаниях нагрузки-сгибания:Каждый JGX-0480D-72A сериализируется и испытывается на калиброванном сервогидравлическом испытательном стенде.динамическая жесткость при 5/10/20 Гц, и визуальная проверка прошла/провалилась для всех 10 обмоток катушек
• Сертификат соответствия:Заявление о соответствии заявленным спецификациям, подписанное менеджером по качеству Hoan, с полной прослеживаемостью партии
• Доклад о измерениях:Критические для качества размеры (общая длина, ширина, высота, расстояние между пряжами, однородность расстояния катушек), измеренные и зарегистрированные по плану отбора проб AQL 1.0.
• Документация на экспорт:Торговый счет-фактура, перечень упаковки, сертификат о происхождении (форма E/форма F в зависимости от случая) и коносаментный вексель, все изготовленные специализированной командой по экспортной документации Hoan

Защита транзита и логистики

Вибрационная изоляция оборудования является не только эксплуатационным требованием, но и не менее важной во времятранспортировка от завода до места установкиУдар и вибрация во время грузовых, железнодорожных, морских и воздушных перевозок могут привести к неправильному выравниванию высокоточных агрегатов, усталости структурных соединений и вызвать скрытые повреждения, которые проявляются только после ввода в эксплуатацию.JGX-0480D-72A разработан и упакован для защиты оборудования в течение всей логистической цепочки:

Производительность изоляции при транспортировке

• Выживаемость от ударов > 40 Г (11 мс):Геометрия 10 катушек обеспечивает достаточное движение и прогрессивное закаливание для поглощения шоков при транспортировке ∙ воздействия погрузки контейнеров, колебания рельсов,наезда грузовика на ямку без передачи повреждающего ускорения к установленному оборудованию
• Устойчивость к постоянным вибрациям:Во время длительного морского грузоперевозок (2-6 недель двигателя судна с частотой 0,5-5 Гц и вибрации, вызванной волной) или автомобильного транспорта (5-200 Гц возбуждения дорожной поверхности),JGX-0480D-72A сохраняет изоляцию без деградации, в отличие от резиновых крепежей, которые могут принимать компрессионный набор, когда они находятся под статической нагрузкой в течение нескольких недель во время транспортировки.
• Способность к многонаправлению:Конструкция изоляции всех осей означает, что функции изолятора в любой ориентации монтажа оборудование может быть отправлено горизонтально, вертикально или под любым углом без ущерба для пути изоляции

Спецификации упаковки и перевозки

Маркировка и обработка грузов

• Каждая коробка с надписью: логотип компании Hoan, номер модели, количество, валовой/чистый вес, габариты, номер партии, символы обработки (сохранить сухие, вверх, хрупкие, ограничение набора)
• Каждый поддонык помечен идентификационным номером поддона, ссылкой на заказ, пунктом назначения, количеством пакетов
• Пакет с экспортной документацией, прикрепленный к поддону No 1 в надежном пакете для документов

Области оперативного применения

• OEM-производители экспортных машин:Насосы для насосов, компрессорные комплекты,генераторные комплекты, отправленные из Китая на проектные площадки по всему миру, оборудование, которое должно прибыть на площадку установки в том же состоянии, в котором оно вышло из заводского испытательного стенда.
• Предварительно установленные модули оборудования:Процессовые агрегаты, установленные на скатах, в которых изоляторы устанавливаются в производственном цехе и должны выдерживать автомобильный транспорт, морскую перевозку и подъем на рабочем месте без регулировки или замены
• Системы полевого развертывания:Контейнерные центры обработки данных, мобильные подстанции, временная генерация электроэнергии, оборудование, которое неоднократно транспортируется и перемещается, требующее изоляторов, которые переживают несколько циклов доставки
• Тяжелые промышленные установки72 кг в монтажном объеме позволяет изолировать большие двигатели, промышленные вентиляторы, центробежные насосы и средние вращающиеся машины в постоянных установках

О микроволновке в Сианьхоане

Основанная в 2005 году и со штаб-квартирой в Сиане, провинция Шэньси.является специализированным OEM производителем вибрационных изоляционных решенийНаша рабочая сила насчитывает более 500 человек, включая более 100 инженеров по исследованиям и разработкам, работающих в рамках сертифицированной системы менеджмента качества ISO 9001: 2015.Мы ведем полный запас стандартных изоляторов серии JGX для немедленной прямой поставки на завод, и специализированная команда по экспортной документации, которая обеспечивает бесперебойную таможенную очистку и координацию логистики для клиентов в более чем 35 странах.Все изоляторы JGX-0480D-72A проверены на 100% нагрузки, сериализированных и поставляемых с полной отслеживаемостью материалов по EN 10204 3.1.

Готовы поставлять продукцию прямо с завода с полной сертификацией?Свяжитесь с Сиань Хоаном для предложения о JGX-0480D-72A.Включите свою ежегодную оценку объема для дисконтной ценообразования на объем мы отвечаем на все запросы в течение 24 часов с полными техническими и коммерческими предложениями.
