JGX-0480D-72A Вибрационный изолятор из проволочной веревки Акустическая микровибрационная изоляция с высокой амортизацией

JGX-0480D-72A Акустический и микровибрационный изолятор проволочной веревки

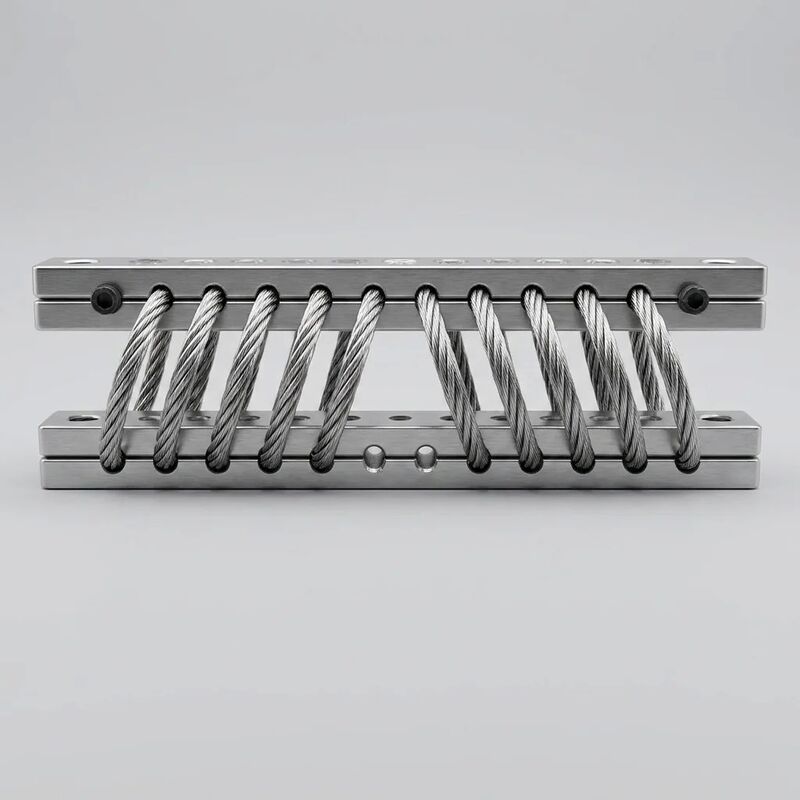

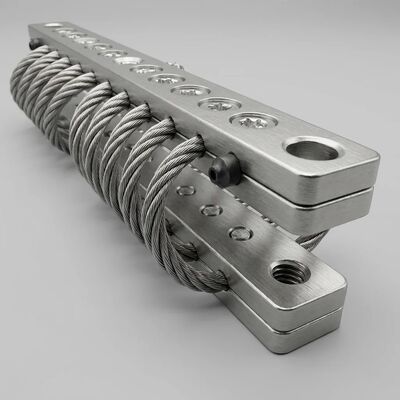

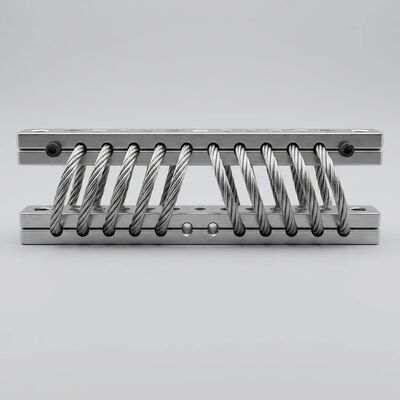

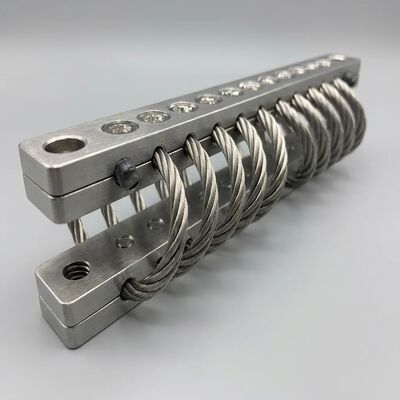

ВJGX-0480D-72AМикроволновая микроволновка - это специализированный вибрационный изолятор из проволоки, разработанный дляакустическая и микровибрационная изоляцияв среде, где подмикронное смещение и передача звукового шума должны контролироваться с крайней точностью.с спиральной обмоткой в 10 шпуль) и алюминиевой сплав 6061-T6, этот изолятор поддерживаетноминальная статическая нагрузка 72 кгПри этом, предоставляя исключительновысокий коэффициент затухания Кулона(эффективное соотношение затухания 0,15-0,30) которое подавляет как вибрации конструкции, так и звуковой шум, передаваемый конструкцией, в широком частотном спектре.

Полные технические спецификации

Как высокое глушивание кулонов подавляет акустические и микровибрационные сигналы

Физика рассеивания энергии между нитями

Обычные резиновые изоляторы демонстрируют вискоэластическое заглушение, механизм, который по своей сути зависит от частоты и генерирует внутреннее тепло при более высоких частотах.JGX-0480D-72A использует принципиально другой механизм:Коулонбовое загрязнение (сухое трение)Поскольку изолятор изгибается под воздействием вибрации,микроскопическое относительное скольжение происходит в тысячах точек контакта провода с проводом по всему поперечному сечению кабеляКаждое событие микрослипа преобразует небольшую часть вибрационной кинетической энергии в незначительное тепло эффективное соотношение затухания 0,15 ‰ 0.30, существенно выше, чем 0,05 ≈ 0,10 типичных для неоттепеленных стальных пружин.

Независимое от частоты загрязнение критически важно для изоляции широкополосной связи

Вискоэластическое заглушение в резиновых подставках резко снижается при частотах выше 100 Гц из-за ограниченной скорости молекулярной релаксации полимера.не зависит от ставкиЭто означает, что JGX-0480D-72A поддерживает свой высокий коэффициент амортизации отмикровибрации до Hz (например, колебание здания при 0,1 ‰ 1 ‰) через возбуждение вращающегося оборудования средней частоты (10 ‰ 200 ‰) до высокочастотного звукового шума, передаваемого структурой (500 ‰ ≈ 4 ‰)В результате получается эффективная изоляция по всему звуковому и субзвуковому спектру - способность, которой просто не могут соответствовать вискоэластические крепежи.

Микровибрационная производительность ∙ Субмикронная изоляция

В точных приложениях, таких как полупроводниковая литография, электронная микроскопия и оптическая метрология, амплитуды вибрации, передаваемые на пол, могут быть менее 0,1 мкм, что может ухудшить разрешение прибора.Геометрия JGX-0480D-72A с 10 катушками обеспечивает:

• Очень низкая исходная жесткость(~ 5 ‰ 8 Н / мм в первом миллиметре отклонения) проволочные веревки эластично реагируют на подмикронное смещение без порога "увязки", который поражает эластомерные крепежи
• Никакого порога микроскольженияВ отличие от макроскопических амортизаторов трения, которые требуют минимального смещения для включения, распределенная архитектура контакта проводов обеспечивает активную амортизацию даже при амплитудах нанометрового масштаба.
• Пропорциональная скорости реакция на микроуровнеПри амплитудах ниже порога скольжения Кулома индивидуальная жесткость изгиба провода обеспечивает чисто эластичный ответ, плавно переходящий к смягчению трения по мере увеличения амплитуды

Акустическая изоляция

Потеря вставки, измеренная по ISO 10846-2:2008, метод динамической жесткости, JGX-0480D-72A при 72 кг предварительной нагрузке.

Домены применения

• Акустические лаборатории и анехозные камеры:Изоляция оборудования HVAC, кабельных поддонов и конструктивных опор от оболочки камеры для предотвращения флангирования шума, который ставит под угрозу точность измерений в свободном поле
• Точная метрология и полупроводники:Стадии проверки пластин, машины для измерения координат (CMM), лазерные интерферометрические таблицы, где 0,1-микронные вибрации на полу разрушают повторяемость измерений
• Больница и здравоохранение:Изоляция в МРТ-охладителе, монтаж хирургического микроскопа, контроль вибрации в неонатольном инкубаторе среды, где как микровибрация, так и звуковой шум напрямую влияют на клинические результаты
• Студии записи и трансляция:Изоляция плавающего пола, установка на стойке оборудования, разъединение ВВК
• Исследовательские лаборатории:Оптическая изоляция стола, разъединение фундамента электронного микроскопа, монтаж лазерного лабораторного оборудования

Производство прямых изделий на заводе в Сианьхоане

Xi'an Hoan Microwave Co. Ltd. (по состоянию на 2005 год, Сиань, Шэньси) имеет более 500 сотрудников, сертифицированных по стандарту ISO 9001: 2015 с полной собственной обработкой CNC, формированием проволоки, обработкой поверхности,и 100% возможности динамического тестирования. КакПроизводитель, работающий на заводе, мы устраняем расценки на дистрибьюторов. Каждый JGX-0480D-72A отправляется непосредственно с нашей производственной линии в ваш приемный док с полной документацией отслеживания.Каждый агрегат имеет уникальный серийный номер, связанный с его индивидуальной записью испытания нагрузки-сгибания., EN 10204 3.1 сертификаты материалов как для проволоки SS304, так и для стержней Al 6061-T6, а также сертификат соответствия.

Нужна акустическая или микровибрационная изоляция?Свяжитесь с командой инженеров приложения Сиань Хоан. Отправьте свои спектры вибраций и цели изоляции. Мы предоставим техническое предложение с прогнозируемыми кривыми потери введения в течение 48 часов.
