JGX-0400D-31.5A Вибрационный изолятор из проволочной веревки Нелинейная эластичность замена быстрого прототипирования

JGX-0400D-31.5A ?? Изолятор проволочной веревки с нелинейной эластичностью с заменой и 7-дневным быстрым прототипированием

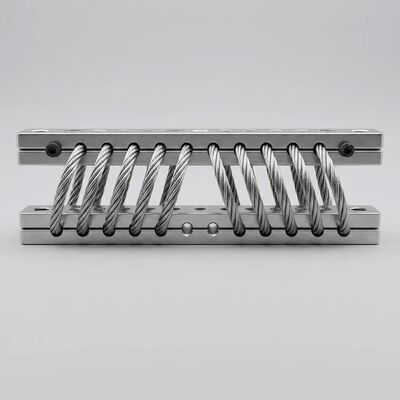

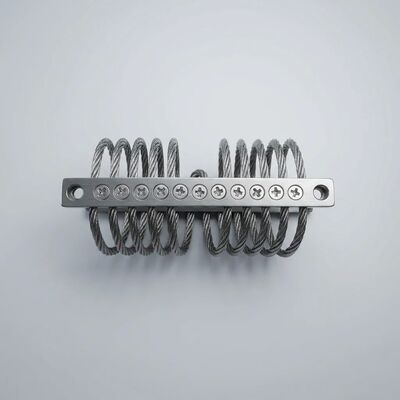

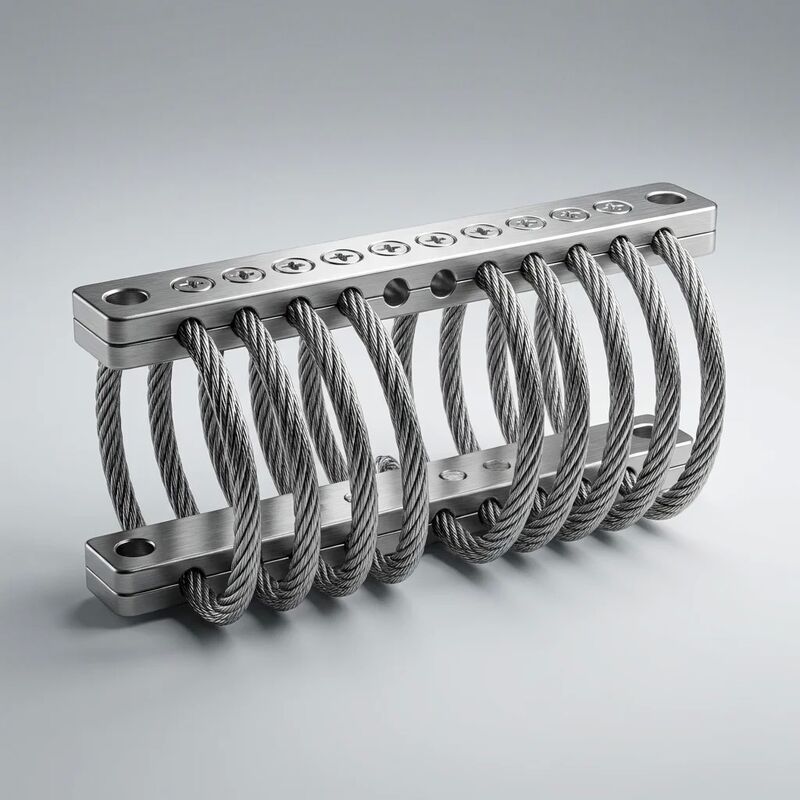

ВJGX-0400D-31.5AС Сиань Хоан Микроволновные эксплойтынелинейная эластичностьЕго 4,0 мм нержавеющей стали 304 проволока (7*19 конструкция,8-катушка симметричная обмотка) захвачена в алюминиевом сплаве 6061-T6 сИнтерфейс с натяжкой M10 типа D, обеспечивающий прямую замену формы-приспособления для старения цилиндрических резиновых изоляторов.31.5 кг статической нагрузки на сжатие, JGX-0400D-31.5A поддерживается7-дневная программа быстрого создания прототиповдля пользовательской геометрии струн, альтернативных номиналов нагрузки и нестандартных конфигураций установки.

Инженерные данные и размеры

Понимание нелинейной эластичности √ инженерное преимущество

Линейные изолирующие устройства: катушечные пружины, резиновые цилиндры, эластомерные подушки следуют закону Гука: сила пропорциональна смещению (F = kx).мягкая пружина хорошо изолирует вибрацию, но чрезмерно отклоняется при ударе; жесткая пружина ограничивает отклонение от удара, но передает вибрацию непосредственно в конструкцию.

JGX-0400D-31.5AГеометрия спиральной проволоки с 8 катушкамипроизводит принципиально иную реакцию, прогрессирующую, амплитудозависимую жесткость, которая не может быть описана одной постоянной пружины:

Регион I: эластичное изгибление (0 ‰ 2 мм, ~ 10 Н/мм)

При низких амплитудах, характерных для вибрации непрерывного вращающегося оборудования (0,1 ∼2,0 мм от пика до пика), отдельные проволочные нити эластично изгибаются в пределах своего линейного диапазона.Жесткость низкая ∼ приблизительно 10 Н/мм при сжатии ∼ обеспечивает эффективную изоляцию с > 90% ослаблением при возбуждении выше 20 ГцЭто режим, в котором изолятор проводит > 99% своего срока службы, защищая точное оборудование от тонких, но разрушительных высокочастотных вибраций.

Регион II: задействование кулонов (26 мм, ~ 22 Н/мм)

По мере увеличения амплитуды в пределах умеренного удара относительное смещение между нитями увеличивается.133 отдельных проволочных нитей через 7 * 19 кабеля поперечного сечения начинают скользить друг против другаУровень эффективного сжатия увеличивается с 0,10 до 0.25, рассеивая энергию удара через распределенное микромасштабное трение.Жесткость увеличивается примерно до 22 Н/мм достаточно, чтобы противостоять дальнейшему смещению без передачи чрезмерной силы на изолированное оборудование.

Регион III: Геометрическое закаливание (610+ мм, ~50 Н/мм асимптотическое)

При высоких амплитудах, приближающихся к геометрическим пределам спиральной обмотки, эффективный радиус проволоки уменьшается, а рука момента изгиба сокращается.Жесткость резко увеличивается примерно до 50 Н/мм ∙ кратный 5* по низкой амплитуде ∙ функционирующий как прогрессивныйОборудование плавно замедляется в течение последних 4 мм движения, а не врезается в жесткую жесткую остановку.Максимальное замедление обычно ≤ 15 Г даже при входных импульсах 30 Г.

Замена в режиме загрузки (Drop-in Replacement)

JGX-0400D-31.5A разработан дляПрямая размерная взаимозаменаОсновные данные о механической совместимости:

Никаких модификаций шасси, никаких бурений, никакой сварки.В большинстве случаев JGX-0400D-31.5A болты непосредственно в существующие точки крепления, освобожденные неисправными резиновыми изоляторами.Простые адаптерные буши для нитей ?? поставляются Hoan без дополнительных затрат для оценочных заказов ?? обеспечивают 100% механическое решение без изменения оборудования.

7-дневная программа быстрого создания прототипов

Для применений, требующих нестандартной конфигурации ∙ различной геометрии строк, альтернативной номинальной нагрузки, специфических ограничений по объему,или интеграции с собственными интерфейсами монтажа Xi'an Hoan предлагаетУслуга быстрого создания прототипов с сроком обработки 5−7 рабочих дней:

1. Первый день:Заказчик предоставляет требования к размерам, данные нагрузки и спецификации интерфейса монтажа.
2. День 2-3.3D CAD-модель сгенерирована (представлены форматы STEP и IGES).
3. День 4-6:CNC-обработка поддерживающих стволов из алюминиевого сплава 6061-T6 на заказ. Намотка проволоки на указанное количество катушек и откос. Монтаж и первоначальная проверка размеров.
4. Седьмой день:100% проверка кривой нагрузки на сервогидравлическом испытательном стенде. Визуальный осмотр, упаковка и экспресс-отправка. Полный отчет о испытаниях и сертификаты материалов включены.

Количество прототипов (1 ‰ 20 единиц) не облагается платежами за инструментыВсе обработки штанги выполняются на стандартном оборудовании CNC с использованием тех же процессов, которые будут применяться в массовом производстве.Это устраняет барьер амортизации инструментов, который обычно делает небольшое количество индивидуальных изоляционных решений чрезвычайно дорогими..

Спецификации упаковки

• Индивидуальная упаковка:Антикоррозионный пакет VCI + вставка из пенообразного PE + картонная упаковка одной единицы марки Hoan (210 * 95 * 65 мм, приблизительно 0,85 кг брутто)
• Картонная коробка (20 штук):Б-флейта с двойной стенкой, 440 * 220 * 350 мм, около 16,5 кг брутто
• Нагрузка на поддоны (1200*800 евро):24 мастер-картоны = 480 единиц, примерно 420 кг брутто, упакованные в растяжные защитные устройства
• Пакет документации:EN 10204 3.1 Сертификат материала (проволока SS304 + Al 6061-T6 bar), отчет о измерениях, кривая нагрузки и отклонения по серийному номеру, сертификат соответствия

Примеры интеграции приложений

• Застройка насоса:6-насосная станция химической передачи заменила 24 разрушенных неопреновых цилиндрических крепежей (жизнь: 18 месяцев) изоляторами JGX-0400D-31.5A.Не требуется переработкиПосле 5+ лет изоляторы показывают нулевую деградацию, что исключает 2-дневную ежегодную остановку завода для монтажа и замены.
• Мобильный генератор OEM интеграция:Производитель дизельных генераторов, устанавливаемых на прицепе, перешел на середину производства с резиновых сэндвич-подшипников M12 на изоляторы JGX-0400D-31.5A.Простые адаптерные тюбинки M12-M10 обеспечивали переходный переход без переработки корпусаУстойчивость к ударам при автомобильном транспортировке улучшена с 10 Г до 30+ Г, что снижает гарантийные требования более чем на 60%.
• Изоляция холодильника HVAC на заказ:В центре обработки данных потребовалась вибрационная изоляция для 6 кровельных холодильных установок с нестандартным расстоянием между рельсами.в течение 6 рабочих днейПрототипы были подтверждены на месте в течение 2 недель после первоначального исследования от концепции до эксплуатационной установки менее чем за один месяц.

О компании Xi'an Hoan Microwave Co. Ltd.

Штаб-квартира компании расположена в городе Сиань, провинция Шэньси крупный аэрокосмический и высокоточный производственный центр Сиань Хоан является специалистом по вибрационной изоляции с 2005 года.Установка, сертифицированная в 2015 году, нанимает более 500 сотрудников, в том числе более 100 инженеров по исследованиям и разработкамУ нас есть полный запас стандартных изоляторов серии JGX для немедленной поставки и специальная ячейка быстрого прототипирования для индивидуальных конфигураций.С экспортом в 35+ стран и 24-часовым обязательством технического ответа на запрос, мы готовы поддержать ваши требования к вибрационной изоляции от оценки прототипа до массового производства.

Нужна настраиваемая конфигурация изолятора или готовы к квалификации JGX-0400D-31.5A для вашего приложения?Свяжитесь с командой инженеров Xi'an Hoan. Отправьте свои данные нагрузки и спецификации монтажа. Мы возвращаем прототип в течение 48 часов и отправляем единицы оценки в течение 7 рабочих дней.
